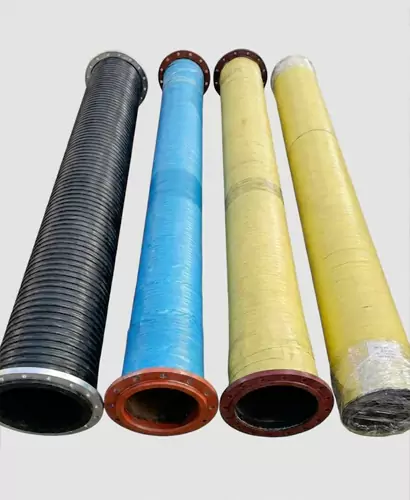

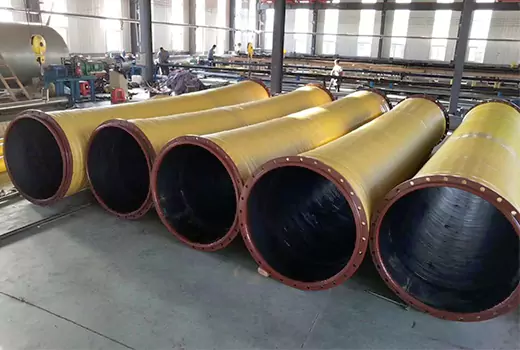

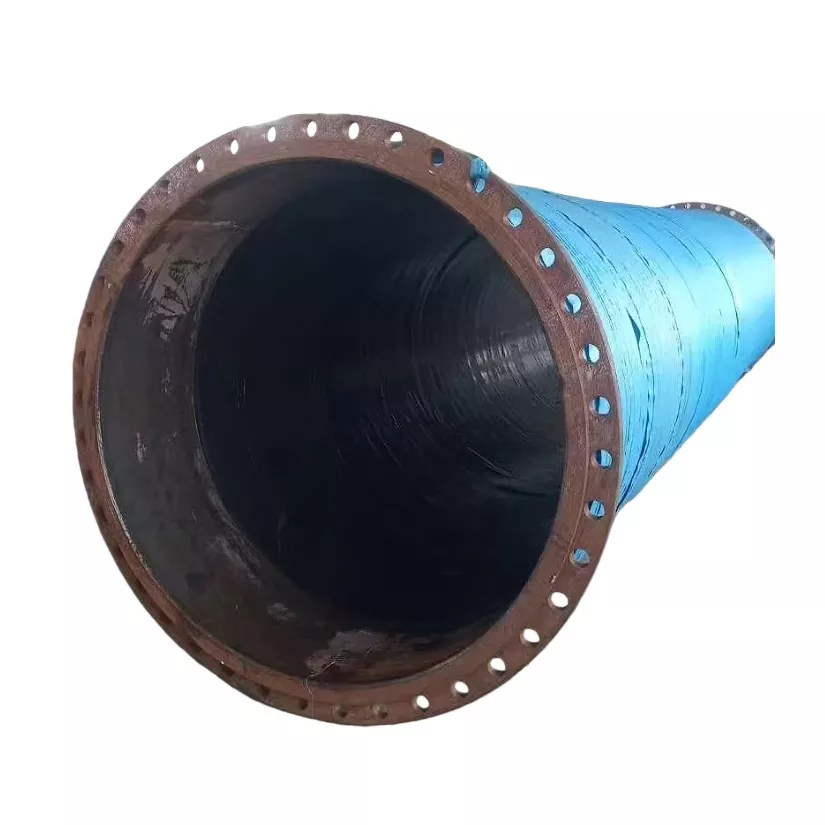

Nagy átmérőjű gumitömlőkritikus szerepet játszik azokban az iparágakban, ahol a nagy mennyiségű folyadék szállítása nem alku tárgya. A JIDONGDA-nál több mint két évtizedet szenteltünk ezeknek a tömlőknek a bányászati, építőipari, mezőgazdasági és tengeri ágazatok tökéletesítésére. Mérnöki tevékenységünk az extrém nyomásoknak, a koptató anyagoknak és a zord időjárásnak való ellenállásra összpontosít, miközben megőrzi a rugalmasságot és a hosszú élettartamot.

A műszaki igények megértése,JIDONGDAA nagy átmérőjű gumitömlős megoldások kiváló minőségű természetes és szintetikus gumikeverékeket integrálnak fejlett megerősítő rétegekkel. Ez a kialakítás ellenáll a korróziónak, az öregedésnek és a hirtelen nyomáscsúcsoknak. Hangsúlyozzuk a sima belső burkolatot a súrlódási veszteség minimalizálása érdekében, közvetlenül javítva a működési hatékonyságot a hígtrágya szivattyúzása, kotrása és vízkibocsátása során.

Alapparaméterek

A méretek és az anyagösszetétel pontossága határozza meg termékcsaládunkat. Az alábbiakban lebontjuk a szabványos specifikációkat, amelyek a mérnökök és a beszerzési menedzserek kiválasztását segítik. Vegye figyelembe, hogy minden paraméter testreszabható a speciális projektkövetelményekhez.

• Belső átmérő tartomány:4 hüvelyktől (102 mm) egészen 48 hüvelykig (1219 mm-ig), amely a legtöbb ipari szívó- és ürítési igényt kielégíti.
• Nyomásérték:Üzemi nyomás 0,3 MPa és 2,5 MPa között, a felszakítási nyomás biztonsági tényezői általában 3:1 vagy 4:1 értékre vannak beállítva az alkalmazástól függően.

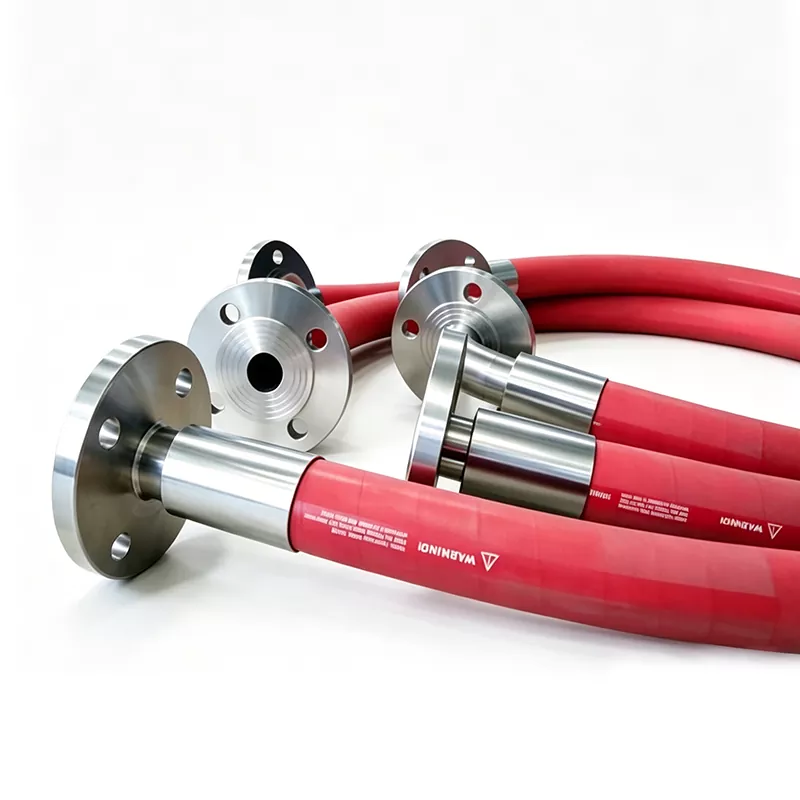

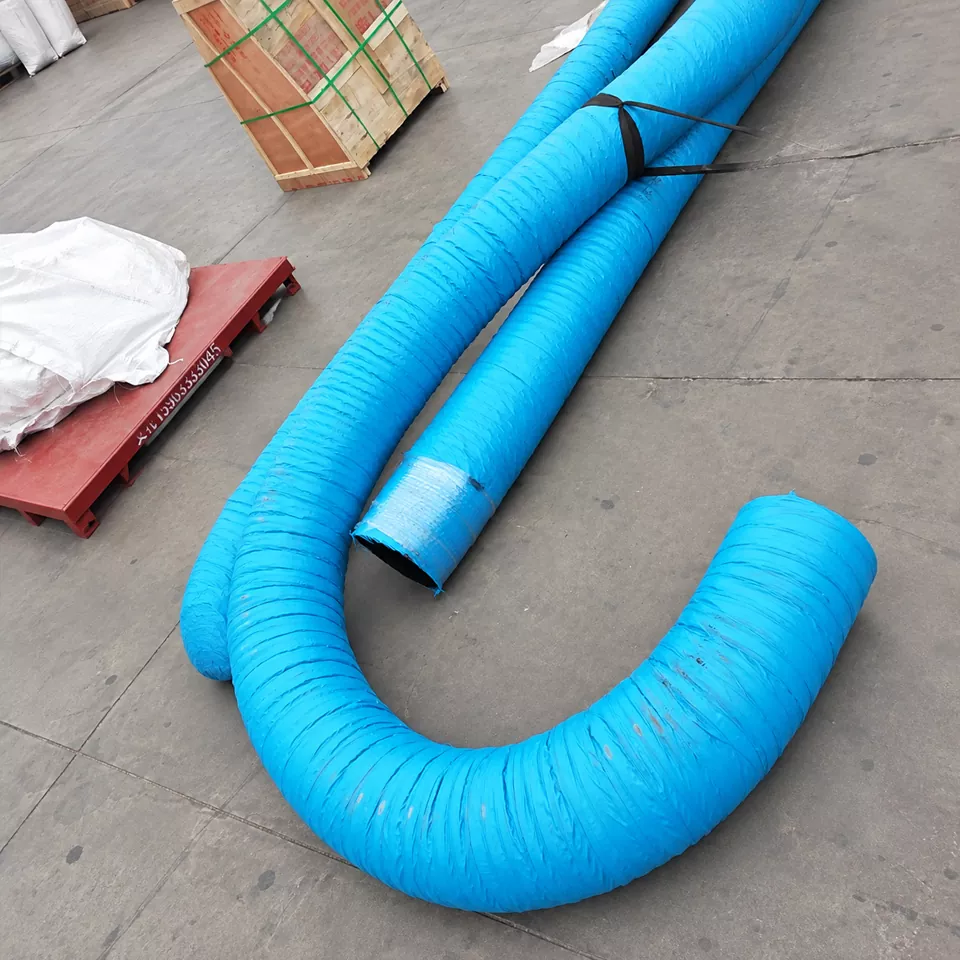

• Hőmérsékletállóság:A szabványos tömlők -20°C és 80°C közötti hőmérsékletet bírnak, míg a hőálló változatok akár 120°C-ig is kibővíthetők a gőz vagy forró olaj átviteléhez.
• Bélés anyaga:Az opciók közé tartozik az NR/SBR keverék az általános kopásállóságért, az NBR az olajállóságért, valamint az EPDM a vegyi és időjárásállóságért.

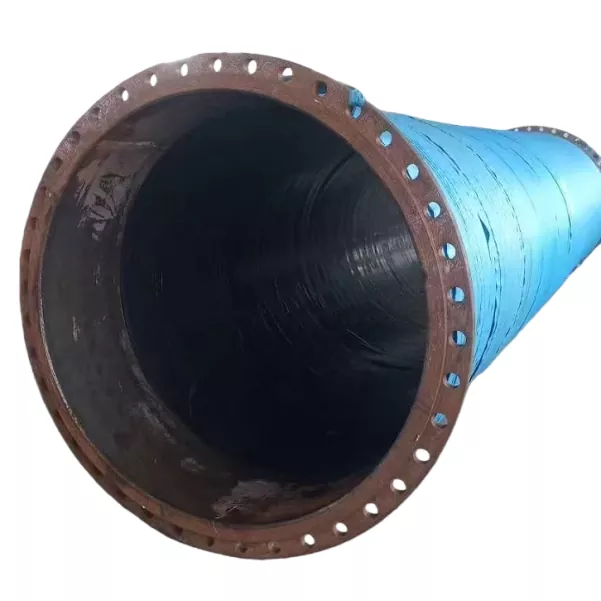

• Megerősítő rétegek:Nagy szakítószilárdságú poliészter szövet, acélhuzal-spirál vagy több textilréteg a gumifalba ágyazva a szerkezeti integritás érdekében.
• Borító tulajdonságai:Kopásálló, ózonálló és UV-stabilizált szintetikus gumi a környezeti károsodások elleni védelem érdekében.
• Hossz Elérhetőség:Szabványos 20 méter vagy 61 méter hosszúságok, egyedi vágással és házon belül elkészített karimás végű szerelvényekkel.
• Vákuum besorolás:Teljes vákuumképesség a szívási alkalmazásokhoz, amelyet a tömlő falába integrált merev spirálhuzal biztosítja.

Alkalmazások az iparágakban

A JIDONGDA nagy átmérőjű gumitömlő-termékek sokoldalúsága az alkalmazkodó tervezésből fakad. Az alábbiakban felsoroljuk azokat az elsődleges szektorokat, ahol ezek a tömlők nélkülözhetetlennek bizonyulnak.

• Bányászat és ásványfeldolgozás:Zavar, zagykoncentrátum és technológiai víz szállítása nagy távolságokra. A kopásálló bélés gyors kopás nélkül kezeli az éles, nehéz részecskéket.

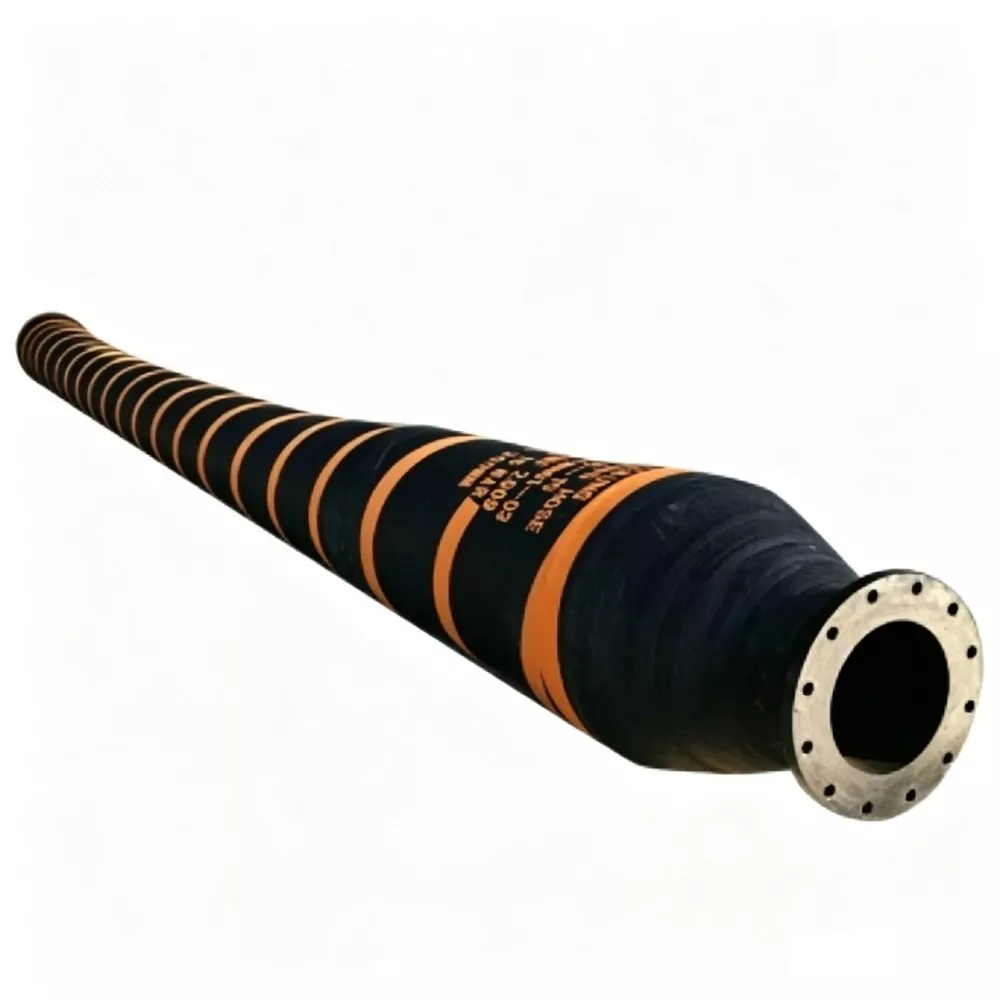

• Kotrási műveletek:Homok, kavics és iszap felszívása és kiürítése folyókból, kikötőkből és tengerfenékből. A tömlő rugalmassága alkalmazkodik a kotróhajók és az úszó csővezetékek állandó mozgásához.
• Mezőgazdasági öntözés és vízelvezetés:Nagyméretű vízszállítás a tározókból a szántóföldekre, valamint árvízvédelmi szivattyúzás. A tömlő furatméretéhez képest könnyű kialakítása leegyszerűsíti a telepítést és a visszavételt.
• Építési helyszín víztelenítése:Talajvíz vagy csapadékvíz eltávolítása ásatások, alapozások és alagutakból. A teljes vákuumszint egyenletes szívást biztosít még magas emelési követelmények mellett is.

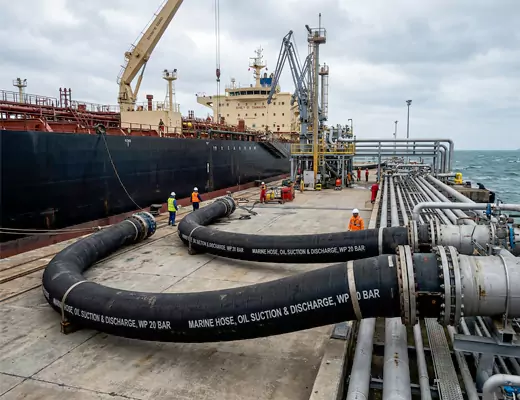

• Tengeri és tengeri:Balasztvíz szállítása, fenékvíz-szivattyúzás és olajszennyezés elleni védekezés. A speciális olajálló és tűzálló burkolatok megfelelnek a szigorú tengeri biztonsági előírásoknak.
• Ipari folyékony hulladékok kezelése:Korrozív szennyvizek és vegyi melléktermékek kezelése tisztítótelepeken. Az EPDM bélések kiváló ellenállást biztosítanak a pH-értékek széles skálájával szemben.
• Áramtermelés:Hűtővíz be- és nyomóvezetékek hőerőművekhez. A tömlők vízkőképződés vagy leromlás nélkül bírják az állandó vízáramlást és a mérsékelt hőmérsékletet.

A JIDONGDA tömlőszállítóként való kiválasztásának előnyei

A nagy átmérőjű gumitömlő szállítójának kiválasztása nem csak magát a terméket jelenti. A JIDONGDA integrálja a szolgáltatást, a tesztelést és a logisztikát a teljes megbízhatóság érdekében.

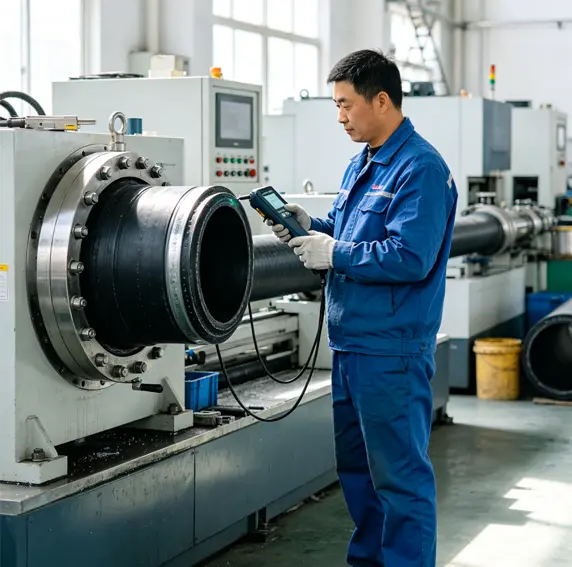

• Közvetlen gyári minőségellenőrzés:Házon belüli laborunk naponta végez reométeres vizsgálatokat, szakítószilárdsági elemzéseket és kopásállósági vizsgálatokat. Az ügyfelek minden szállítmányhoz részletes vizsgálati tanúsítványt kapnak.
• Egyedi tervezési támogatás:Mérnököket alkalmazunk a helyszíni körülmények felmérésére, optimális tömlőkonfigurációk ajánlására és speciális végcsatlakozások tervezésére, amelyek csökkentik a telepítés bonyolultságát.
• Globális logisztikai szakértelem:A tömlők védőfóliába vannak csomagolva, és ömlesztett vagy konténeres úton szállítják a világ bármely jelentős kikötőjébe. Dokumentációs csapatunk biztosítja a zökkenőmentes vámkezelést.
• Versenyképes teljes tulajdonlási költség:A hosszabb szervizintervallumok és az alacsony karbantartási igény ellensúlyozza a kezdeti beruházást. Sok ügyfél három-ötször hosszabb élettartamról számol be az általános alternatívákhoz képest.
• Gyors prototípus fejlesztés:Egyedi projektekhez 15 napon belül mintatömlőket tudunk gyártani, lehetővé téve a helyszíni tesztelést a teljes körű gyártás megkezdése előtt.

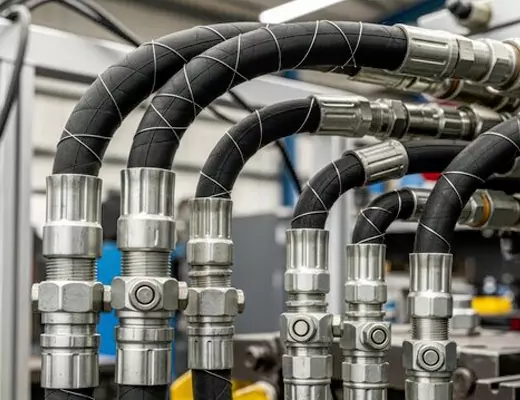

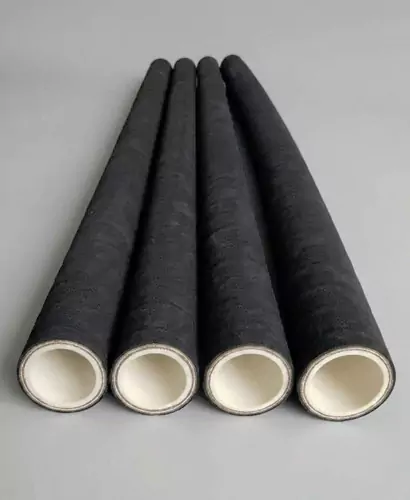

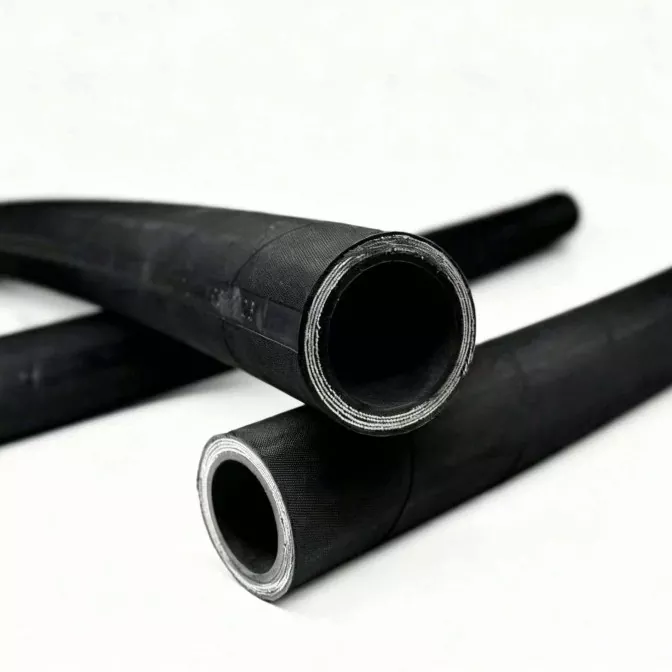

Nagynyomású gumitömlőszámtalan ipari, hidraulikus és pneumatikus rendszer kritikus eleme. Folyadékok, gázok és csiszolóanyagok extrém nyomás alatti szállítására való képessége, miközben megőrzi rugalmasságát, nélkülözhetetlenné teszi. Az e tömlők mögött rejlő tervezési paraméterek, anyagösszetételek és megerősítési technológiák ismerete elengedhetetlen a megfelelő termék kiválasztásához és az üzembiztonság biztosításához.

Core Construction

Minden nagynyomású gumitömlő egy háromrétegű szerkezet köré épül, amelyet a tartósság és a megbízhatóság érdekében terveztek terhelés alatt. A belső cső, a merevítőréteg és a külső burkolat együttműködik az intenzív üzemi nyomások kezelésében, ellenáll a kémiai lebomlásnak és ellenáll a környezeti kopásnak.

• Belső cső:Szintetikus gumikeverékekből, például NBR (nitril), EPDM, SBR vagy neoprénből készült. A választás a szállított folyadéktól függ. Az NBR az olaj- és üzemanyagállóságban jeleskedik, míg az EPDM kezeli a magas hőmérsékletű vizet és gőzt. A JIDONGDA egyedi kevert vegyületeket használ a hidraulikaolajokkal, vízbázisú folyadékokkal és agresszív vegyszerekkel való optimális kompatibilitás eléréséhez.
• Megerősítő réteg:Ez a nyomástartó képesség szíve. A gumiba több réteg nagy szakítószilárdságú acélhuzalfonat vagy spirálisan tekercselt acélhuzal van beágyazva. Egyes kialakítások textilfonatot használnak a mérsékelt nyomás érdekében. Az extrém nagy nyomásigényekhez négy vagy hat rétegű spirálhuzal-erősítés általános. A JIDONGDA tömlők szigorúan szabályozott fonási szögekkel és huzalfeszességekkel rendelkeznek, hogy maximalizálják a repedési szilárdságot, miközben megőrzik a rugalmasságot.
• Külső borítás:Kopás-, ózon-, időjárás- és olajállóságot biztosít. Jellemzően neoprénből vagy szintetikus gumiból készül, további felületkezelésekkel. A JIDONGDA burkolatait sima vagy burkolt felülettel tervezték, és speciális, MSHA által jóváhagyott burkolatok állnak rendelkezésre bányászati ​​alkalmazásokhoz.

Gyakran Ismételt Kérdések

Milyen biztonsági szempontokat vegyek figyelembe a nagynyomású gumitömlő kiválasztásakor?

Az ipari szabvány egy 4:1 biztonsági tényező a felszakítási nyomás és a maximális üzemi nyomás között. A nyomáscsúcsokkal vagy impulzusciklusokkal rendelkező dinamikus alkalmazások azonban gyakran magasabb tényezőt igényelnek, például 5:1 vagy 6:1.JIDONGDAmérnökcsapat segíthet a megfelelő biztonsági ráhagyás kiszámításában a szivattyú hullámossága, gyorsulása és a rendszer nyomásprofilja alapján. Soha ne lépje túl a gyártó által közzétett üzemi nyomást, és mindig vegye figyelembe a hőmérséklet csökkentését.

Hogyan befolyásolja a hőmérséklet a gumitömlő teljesítményét?

A hőmérséklet emelkedésével a gumikeverékek meglágyulnak, és az erősítés szilárdsága csökkenhet. Például egy 4000 psi névleges NBR-tömlő 100 °C-on csak 3200 psi-t képes fenntartani 120 °C-on. A JIDONGDA leértékelési görbéket tartalmaz műszaki katalógusaiban. Folyamatos, 120°C feletti magas hőmérsékletű használathoz vegye fontolóra HNBR vagy EPDM belső csöves tömlőket és megfelelő szigetelést. Az alacsony hőmérséklet a gumit törékennyé teheti; a -40°F névleges tömlőt ennek a határnak a közelében továbbra is óvatosan kell kezelni.

Milyen szabványoknak felelnek meg a JIDONGDA gumitömlők?

A JIDONGDA tömlőket úgy gyártják, hogy megfeleljenek vagy meghaladják a SAE 100R sorozat, az EN 853, az EN 856, az ISO 1436, az ISO 3862 és a DIN 20022/20023 szabványokat. Sok tömlő rendelkezik MSHA-engedéllyel is a bányászathoz. Kérésre teljes tanúsítványokat és tételvizsgálati jelentéseket biztosítunk.

Hogyan mérhetem meg helyesen a nagynyomású gumitömlő-szerelvény hosszát?

Mérjen meg a tömítőfelülettől a tömítőfelületig a tömlő középvonala mentén, beleértve a szerelvényvégeket is. Lehetővé teszi a ívek marását és a hőtágulást. A JIDONGDA mérési útmutatót kínál, és egyedi összeállításokat készíthet a helyszínen. A megfelelő hosszúság használata megakadályozza a szerelvények túlzott igénybevételét és meghosszabbítja az élettartamot.

Mi okozza a gumitömlő meghibásodását és hogyan előzhetem meg?

A gyakori meghibásodási módok a következők: a cső belső eróziója a nagy folyadéksebesség miatt (a javasolt áramlás túllépése), az erősítő kifáradása a túlzott nyomáslökések miatt, a külső kopás a többi tömlőhöz vagy gépalkatrészhez való dörzsölés következtében, valamint a kémiai összeférhetetlenség, amely duzzanatot vagy keményedést okoz. Előzze meg a hibákat a JIDONGDA alkalmazási munkalapjának használatával a tömlő folyadékhoz és nyomáshoz való hozzáigazításához, védőhüvelyek vagy tömlővédők felszerelésével a durva területeken, és rendszeres ellenőrzési rendszer végrehajtásával.

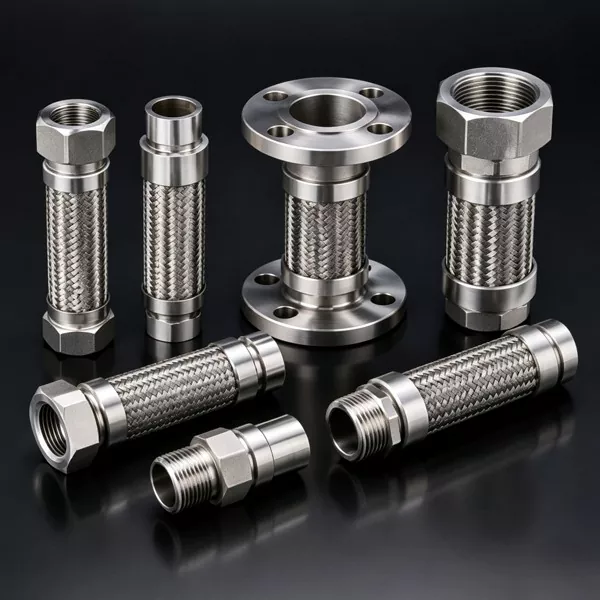

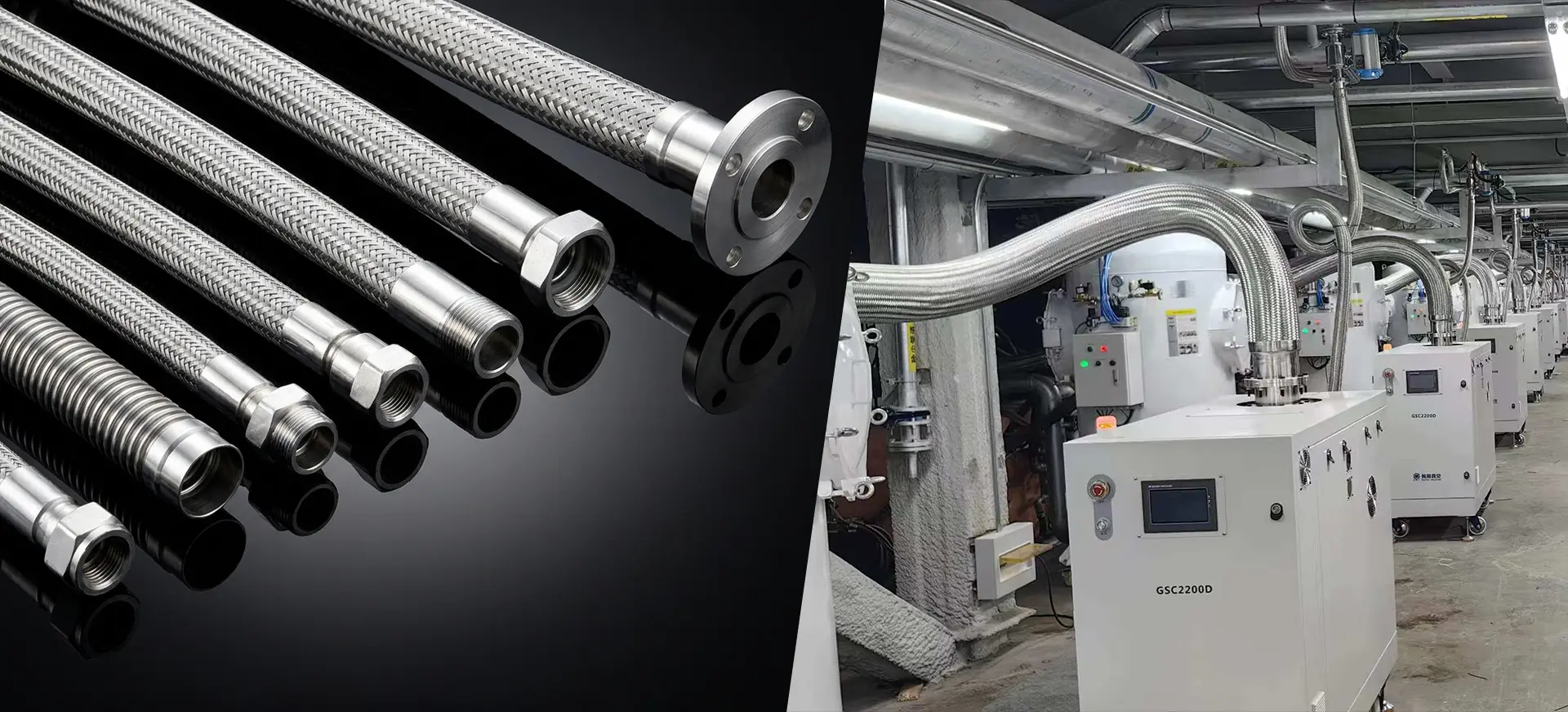

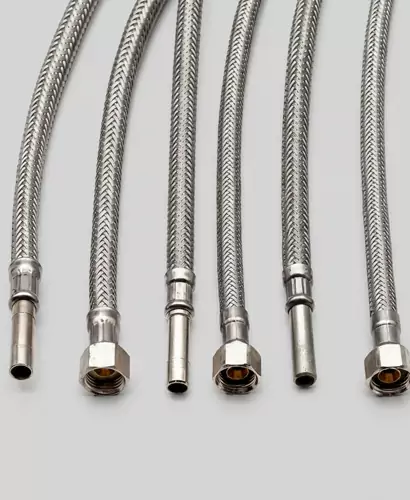

AFém tömlőszámtalan ipari, kereskedelmi és lakossági folyadékszállító rendszer alapvető elemeként szolgál. A vibráció elnyelésére, a hőtágulás kompenzálására és az eltolódások kijavítására tervezett rugalmas vezetékek biztonságos, megbízható működést biztosítanak nehéz körülmények között is.JIDONGDAa fémtömlő-szerelvények tervezését és gyártását szigorú anyagválasztás, precíziós hullámosítási eljárások és alapos végszerelvény-integráció révén fejlesztette tovább.

Főbb termékparaméterek és konfigurációk

• Névleges átmérő (DN): A DN6-tól (1/4 hüvelyk) a DN300-ig (12 hüvelyk) és azon túlmenően a nagyméretű ipari csővezetékekhez.
• Üzemi nyomás (PW): Általában teljes vákuumtól 350 bar-ig, az átmérőtől, a fonatrétegek számától és a hullámvastagságtól függően.
• Feltörési nyomás (PB): Az üzemi nyomáshoz viszonyítva 4:1 biztonsági tényezővel tervezték szabványos szerelvényekhez.
• Hőmérséklet tartomány: A szabványos rozsdamentes acél szerelvények -200°C és +600°C között működnek; a magas hőmérsékletű ötvözetek ezt 800°C-ra vagy még magasabbra növelik.
• Hajlítási sugár: A statikus és dinamikus minimális hajlítási sugarak átmérőnként vannak megadva a túlfeszültség elkerülése érdekében.
• Rugalmasság és lökethossz: Az axiális összenyomás, megnyúlás, oldalirányú eltolási kapacitás és szögmozgás határozza meg.
• Végszerelvények: Karimás, menetes, hegesztett végek, szaniterek, bütykös vagy egyedi kivitelek.

Gyakran Ismételt Kérdések

Mi a különbség a gyűrű alakú és a spirális hullámos fémtömlő között, és melyiket ajánlja a JIDONGDA?

A gyűrűs hullámos tömlő egyenletes, párhuzamos gyűrűk sorozatából áll, amelyek kiváló rugalmasságot, szűkebb hajlítási sugarat és nagyobb nyomáskapacitást kínálnak a hatékonyabb fonaterősítésnek köszönhetően. A spirális hullámos tömlő folytonos spirális profillal rendelkezik, amely általában alacsonyabb rugalmasságot és nyomásértéket biztosít, de néha alacsonyabb költséget jelent a nem kritikus statikus alkalmazásokhoz. A JIDONGDA elsősorban gyűrű alakú hullámos tömlőt gyárt, mert jobb általános teljesítményt, hosszabb kifáradási élettartamot és kompatibilitást biztosít a teljes vákuum körülményei között. Azon alkalmazásokhoz, amelyek nem igényelnek nagy rugalmasságot, gondos műszaki átvizsgálás után kérésre spirális változatok is szállíthatók.

Hogyan határozhatom meg a fémtömlő megfelelő hosszát a rezgéselnyelés érdekében?

A rezgéselnyelés érdekében a szerelvénynek elég hosszúnak kell lennie ahhoz, hogy a kifejtett mozgás ne kényszerítse a tömlőt a dinamikus minimális hajlítási sugara alá való hajlításra. A feszültség alatti hossznak – a tömlőnek az a része, amely mentes a végcsatlakozási kényszerektől – az egyszerű oldalirányú vibráció esetén legalább a névleges átmérő 10-szerese legyen, és hosszabb, ha a rezgés amplitúdója és frekvenciája is magas. A JIDONGDA alkalmazásmérnökei mozgáselemzést végezhetnek az Ön elmozdulási adatai alapján, hogy javasolják a szükséges pontos szabad hosszt, megelőzve ezzel az idő előtti kifáradást.

Használható-e fémtömlő teljes vákuum alatt anélkül, hogy összeesne?

Igen, a JIDONGDA gyűrű alakú hullámos tömlők teljes zsinórfedéssel teljes körű vákuumszolgáltatásra vannak besorolva. A hullámos profilt kifejezetten úgy alakították ki, hogy a külső fonat megakadályozza a görbülést vagy kihajlást, amikor a belső nyomás a légköri nyomás alá esik. Magas hőmérsékleten végzett kritikus nagyvákuum-alkalmazások esetén a rendszert felül kell vizsgálni, hogy megbizonyosodjon arról, hogy az anyag megfelelő szilárdságot tart fenn. Ilyen esetekben a szerkezeti stabilitás biztosítása érdekében bélés beépíthető.

Mi okozza a fonat kopását és hogyan előzhető meg?

A fonat kopása túlnyomórészt a szomszédos szerkezetek kopásából, a túlzott mozgásból eredő dörzsölésből vagy a fonat és a hullámos mag közötti rángásból ered. A zsinórok közötti érintkezés a ciklikus mozgás során szintén helyi kopást okozhat. A megelőző intézkedések közé tartozik a tömlő megfelelő hézaggal történő felszerelése, külső védőburkolatok, például reteszelő páncélok vagy szilikonköpenyek használata, valamint az olyan telepítési elrendezések elkerülése, amelyek a zsinórral vagy a fonattal a szerkezettel érintkeznek. A JIDONGDA gyárilag felszerelhet védőhüvelyeket, amelyek jelentősen meghosszabbítják az összeszerelés élettartamát koptató környezetben.

Hogyan tesztelik a JIDONGDA szerelvényeket szállítás előtt?

Minden szerelvényt hidrosztatikus nyomáspróbának vetnek alá a névleges üzemi nyomás 1,5-szeresével, a nemzetközi szabványok szerinti tartási idővel. Gázszolgáltatás esetén ellenőrzött körülmények között pneumatikus tesztet hajtanak végre. Kérésre további, roncsolásmentes vizsgálatok is rendelkezésre állnak, mint például a hegesztési varratok festékbehatolásának vizsgálata, a pozitív anyagazonosítás (PMI) és a héliumszivárgás észlelése. Az egyes gyártási tételekből származó minta-összeállításokon rendszeresen felrobbanásvizsgálatot végeznek a tervezési árrések érvényesítése érdekében. A megfelelőségi tanúsítványok és a vizsgálati jelentések szabványos dokumentáció.

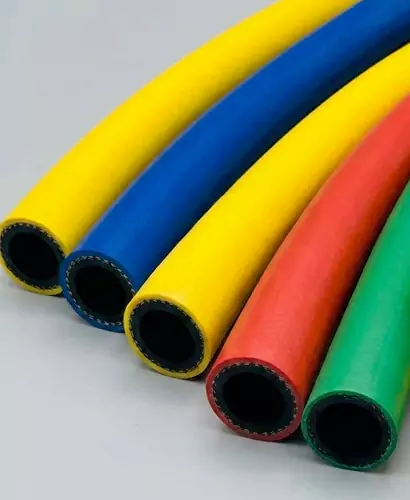

ANem fém tömlőa modern folyadékkezelés, vegyszerszállítás, pneumatikus szállító és vákuumrendszerek alapvető eleme. A fejlett polimerekből, elasztomerekből és megerősített kompozitokból készült nemfémes tömlők a merev fémcsövek és a rugalmas fémtömlők számos korlátját leküzdik, mint például a korrózió, a fáradásos repedés és a túlsúly. A JIDONGDA két évtizeden keresztül finomította a nem fém tömlők tervezését és gyártását, és olyan termékeket szállít, amelyek egyesítik a nagy rugalmasságot, a kivételes vegyszerállóságot és a hosszú élettartamot.

Alapvető előnyei

• Kiváló korrózióállóság:A hőre lágyuló és elasztomer bélések eleve ellenállnak a savaknak, lúgoknak, oldószereknek és sóoldatoknak, amelyek gyorsan lebontják a rozsdamentes acélt és a horganyzott acélt.
• Könnyű szerkezet:A nem fémes tömlők tömege gyakran 60-70%-kal kisebb, mint az egyenértékű fémtömlők, így csökken a szerkezeti terhelés, és gyorsabb kézi kezelést tesz lehetővé a helyszínen.
• Fáradtság és rezgéscsillapítás:A polimer szerkezetek elnyelik a lüktetéseket, a vízkalapácsot és a mechanikai vibrációt, megakadályozva a csatlakozási pontok idő előtti meghibásodását.
• Elektromos szigetelés:Sok nem fémes anyag nagy dielektromos szilárdságot biztosít, így ideális transzformátorok, vasúti vontatási berendezések és robbanásveszélyes légkör közelében történő alkalmazásokhoz.
• Szorosabb hajlítási sugár:A kompozit, nem fémes tömlő kialakítása lehetővé teszi a hajlítást megtörés nélkül, leegyszerűsítve a beszerelést szűk helyeken.
• Higiénikus és sima furat opciók:A PTFE, szilikon és élelmiszer-minőségű PVC tömlők rendkívül sima belső felületet kínálnak, amelyek megakadályozzák a baktériumok növekedését, megfelelnek az FDA és az EU 1935/2004 előírásainak, és megkönnyítik a CIP/SIP tisztítást.

Alkalmazás

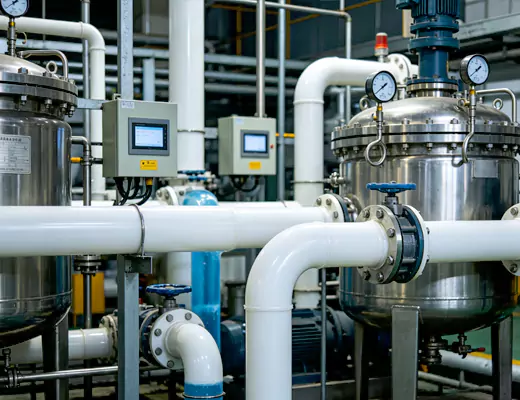

• Vegyszeradagolás és átvitel:A PTFE és NBR tömlők kimosódás vagy lebomlás nélkül biztonságosan szállítják a koncentrált savakat (HCl, H2SO₄), a nátronlúgot, az oldószereket és a gyógyszerészeti köztitermékeket. Az antisztatikus kialakítású integrált földelő vezetékek megakadályozzák a töltés felhalmozódását robbanásveszélyes környezetben (ATEX zóna 1/2).
• Étel és ital:A szilikon és poliuretán, nem fémből készült tömlők megfelelnek az FDA és az EU élelmiszerekkel való érintkezésére vonatkozó előírásainak. Kezelik a tejtermékeket, a sört, a bort, az étkezési olajokat és a nagy tisztaságú vizet, anélkül, hogy a szennyeződés átkerülne. A sima furatú kialakítás higiénikus csatlakozásokat tesz lehetővé, és minimálisra csökkenti a termék visszatartását.
• Magas hőmérsékletű gőz és forró olaj:A speciális összetételű EPDM és szilikon tömlők 165°C-ig ellenállnak a telített gőznek és a forró olaj átvitelének, csökkentve a szigetelési követelményeket a fémcsövekhez képest.
• Mezőgazdaság és öntözés:A PVC-ből és kompozitból készült, nem fémből készült tömlők UV-stabilizáltak és algáknak ellenállnak, így vizet és folyékony műtrágyát szállítanak nagy forgócsapokon és csepegtetőrendszereken keresztül. Könnyű természetük lehetővé teszi a gyors szezonális telepítést és visszakeresést.
• Pneumatikus és vákuum szállítás:A megerősített poliuretán és UHMWPE tömlők csiszolószemcséket, műanyag pelleteket, fűrészport és porokat kezelnek. Az antisztatikus változatok biztonságosan elvezetik a statikus felhalmozódást nagy sebességű anyagáramlás során.
• Tengeri és tengeri:Az EPDM vagy neoprén burkolatú nem fém tömlőegységek ellenállnak a sópermetnek, az UV-sugárzásnak és az olajfröccsenésnek, így ivóvízvezetékként, szürkevíz-elvezetésként és motortér hűtőközeg csatlakozásaként szolgálnak hajókon és platformokon.
• Laboratórium és Biopharma:Az ultratiszta PTFE és platinával térhálósított szilikon tömlők nélkülözhetetlenek a WFI hurkokhoz, kromatográfiához, közegátvitelhez és egyszer használatos szerelvényekhez a biológiai feldolgozásban, ahol a kioldható és extrahálható anyagokat minimálisra kell csökkenteni.

A JIDONGDA minőségellenőrzése és egyedi gyártása

Minden nem fém tömlő elhagyja aJIDONGDA gyárszigorú folyamatszabályozás eredménye, a bejövő nyersanyag reológiai elemzésétől a végső összeszerelési robbanásvizsgálatig. Tesztpadi képességeink magukban foglalják a hidrosztatikus nyomáspróbát 400 bar-ig, a vákuum-összeomlási tesztet, az elektromos folytonossági ellenőrzéseket (antisztatikus minőségekhez), valamint az UV/ózonnal felgyorsított öregedési kamrákat. A JIDONGDA ISO 9001:2015 és ISO 14001 tanúsítvánnyal rendelkezik, tisztatéri környezetünk (100 000 osztály) pedig a szilikon- és PTFE-tömlők gyártására szolgál a biopharma ügyfelei számára. Gyors prototípuskészítést kínálunk egyedi tömlőméretekhez, speciális színű burkolatokhoz, hibrid anyagokhoz és többrétegű konstrukciókhoz, amelyekre egyetlen szabványos katalógus sem képes. A rövid szállítási határidők és az alkalmazásmérnökeink által nyújtott technikai támogatás a JIDONGDA-t megbízható partnerré teszik a globális forgalmazók és az eredeti berendezések gyártói számára egyaránt.

A kiterjedt dokumentációt, a 3D tömlővezetési támogatást vagy az agresszív közegekkel szembeni mintavizsgálatot igénylő projektek esetén a JIDONGDA felkéri Önt, hogy vegye fel a kapcsolatot mérnöki csapatunkkal műszaki specifikációival. Anyagtudósaink javasolják az optimális nemfémes tömlő konfigurációt, és teljes vizsgálati protokollt és életciklus-elemzést biztosítanak, segítve Önt a működési megbízhatóság elérésében anélkül, hogy a költséges, egzotikus ötvözetek túlzott specifikációját megadná.
