Ha nagy berendezések, szivattyúegységek, csővezetékek vagy mobil rendszerek megbízható folyadékátvitelt igényelnek, miközben lehetővé teszik a vibrációt és a mozgást, aNagy átmérőjű, rugalmas karimás gumitömlő-tólJIDONGDApraktikus csatlakozási megoldást nyújt. Rugalmas gumitömlőtest, erősítő szerkezet és karimás végek köré tervezve vízhez, tengervízhez, iszaphoz, ásványi iszaphoz, homokhoz, kavicshoz, zagyhoz és egyéb megfelelő ipari közegekhez konfigurálható.
A nagy átmérőjű csővezetékrendszerek gyakran olyan kihívásokkal néznek szembe, amelyeket a merev csővezetékek nem tudnak könnyen elviselni. A szivattyú vibrációja, a berendezés elmozdulása, a telepítési eltérés és az ismételt összeszerelés további feszültséget okozhat a csatlakozási pontok körül. A rugalmas gumitömlő szabályozott rugalmas szakaszt biztosít a berendezések és a csővezetékek között, miközben fenntartja a szükséges szállítóképességet.
A JIDONGDA megoldása a gumi tömlőtestet erősítő rétegekkel és karimás csatlakozásokkal kombinálja. A működési feltételektől függően a szerkezet tartalmazhat megerősített szövetet és spirális acélhuzaltartót nyomás- vagy vákuumigényű alkalmazásokhoz. A karima méretei az általános szabványokhoz vagy a vásárlói rajzokhoz is illeszthetők, így a tömlő testreszabott ipari projektekhez is alkalmas.
Tartalomjegyzék
- Mi az a nagy átmérőjű, rugalmas karimás gumitömlő?
- Miért fontos a rugalmasság a nagy csővezetékrendszerekben?
- Hogyan épül fel a tömlő?
- Mik a legfontosabb előnyei?
- Hol használják általában?
- Milyen műszaki paramétereket kell figyelembe venniük a vásárlóknak?
- Hogyan válasszák ki a vásárlók a megfelelő tömlőt?
- Hogyan támogatható a szolgálati idő?
- Gyakran Ismételt Kérdések
- Következtetés

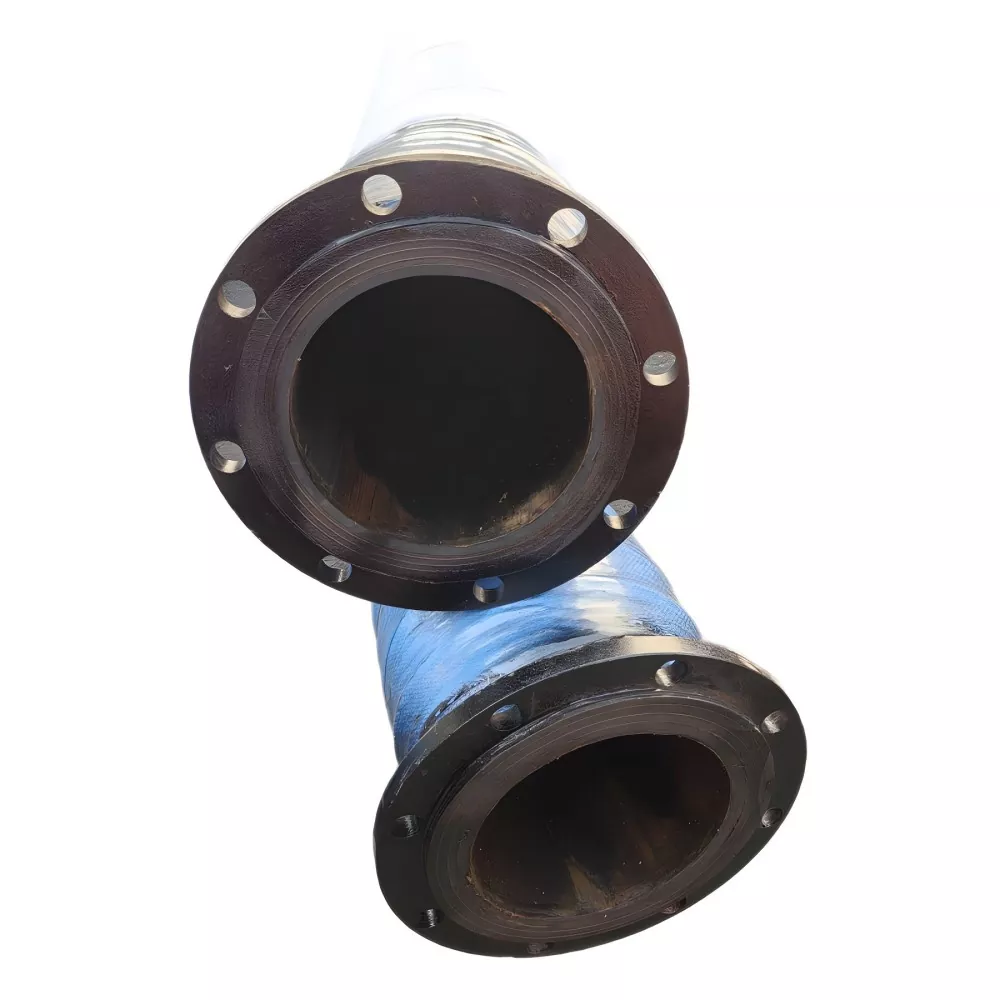

Mi az a nagy átmérőjű, rugalmas karimás gumitömlő?
A nagy átmérőjű rugalmas karimás gumitömlő egy ipari tömlőszerelvény, amelyet folyadékok vagy részecsketartalmú közegek szállítására terveztek, miközben rugalmas összekötőként is funkcionál a berendezések és a rögzített vagy mobil csővezetékek között.
A teljesen merev csatlakozástól eltérően a gumitömlőtest bizonyos fokú hajlítást és elmozdulást képes viselni. A mindkét végére szerelt karimák csavaros csatlakozást biztosítanak szivattyúkhoz, szelepekhez, csővezetékekhez, tartályokhoz vagy egyéb berendezésekhez. Ez a kombináció különösen hasznossá teszi a tömlőt ott, ahol a szállítási kapacitás és a csatlakozási rugalmasság egyaránt fontos.
A projekttől függően a tömlő vízhez, tengervízhez, iszaphoz, ásványi iszaphoz, homokhoz és kavicshoz, zagyhoz és kiválasztott ipari közegekhez konfigurálható. Csiszoló anyagoknál a belső gumikeveréket és az erősítő szerkezetet az aktuális közegnek és az üzemi körülményeknek megfelelően kell kiválasztani.
Miért fontos a rugalmasság a nagy csővezetékrendszerekben?
A nagy ipari csővezetékek nem mindig vannak kitéve statikus körülményeknek. A szivattyúk vibrációt keltenek, a mobil berendezések pozíciót változtatnak, és a telepítési tűrések enyhe eltolódást okozhatnak a csatlakoztatott alkatrészek között. Ha ezeket a mozgásokat közvetlenül a merev csővezetékekbe visszük át, további feszültségek keletkezhetnek az ízületek és a berendezés interfészei körül.
A rugalmas gumitömlő rugalmas szakaszt hoz létre a csővezetéken belül. Hajlítási képessége és bizonyos elmozdulások befogadása segíthet abban, hogy a berendezések csatlakozásait jobban alkalmazkodják a valós működési feltételekhez.
- Segít alkalmazkodni a berendezés vibrációjához.
- Lehetővé teszi a csővezeték bizonyos elmozdulását.
- Rugalmasságot biztosít a berendezések csatlakoztatása körül.
- Leegyszerűsíti a csatlakozásokat ott, ahol a beépítési hely korlátozott.
- Támogatja az eszközök eltávolítását vagy ismételt telepítést igénylő alkalmazásokat.
- Különféle adathordozókhoz és működési feltételekhez konfigurálható.
A tényleges megengedhető hajlítási sugarat, elmozdulási tartományt, nyomásértéket és beépítési módot mindig meg kell erősíteni az adott tömlőszerkezet és a projekt követelményei alapján.
Hogyan épül fel a tömlő?
The performance of a large-diameter rubber hose depends on the interaction of its internal rubber layer, reinforcement, outer rubber layer, and end connections. A megfelelően kiválasztott szerkezet segít a tömlőnek ellenállni a szervizelés során várható mechanikai és környezeti feltételeknek.
Belső gumiréteg
A belső gumiréteg közvetlenül érintkezik a szállított közeggel. Its formulation should therefore be selected according to the characteristics of the material being conveyed, particularly when the system handles abrasive slurry, mineral particles, seawater, or other demanding media.
Megerősített szövetréteg
A megerősített szövetrétegek támogatják a tömlő szerkezetét és elviselik a nyomást. Az erősítés kialakításának meg kell felelnie a szükséges átmérőnek, nyomásnak, hossznak és működési feltételeknek.
Spirális acélhuzal-erősítés
Ha szívó vagy vákuum alátámasztásra van szükség, spirál acélhuzal erősítő szerkezetet lehet beépíteni. Ezt a konfigurációt a tényleges vákuumviszonyoknak megfelelően kell megadni, nem pedig kizárólag a tömlő átmérője alapján.
Külső gumiréteg
A külső gumiréteg védelmet nyújt a környezeti hatásokkal szemben, és hozzájárul a tömlő külső öregedéssel és működési feltételekkel szembeni ellenállásához.
Karimás végek
A karimák praktikus csavarkötést biztosítanak a tömlő és a környező csővezeték vagy berendezés között. A JIDONGDA szénacélt, rozsdamentes acélt vagy más karimaanyagot konfigurálhat az alkalmazás, a szabvány vagy az ügyfél rajza szerint.
Mik a legfontosabb előnyei?
A megfelelő flexibilis tömlő kiválasztása a nagy átmérőjű szállítórendszerek számos gyakori kihívását megoldhatja. A fő előnyök közé tartozik:
- Rugalmas csatlakozási lehetőség:A gumi test bizonyos hajlításokat és elmozdulásokat tesz lehetővé, így alkalmas a rezgés vagy mozgás által érintett berendezések interfészeire.
- Nagy áramlású szállítás:A nagy belső átmérő támogathatja a nagy mennyiségű adathordozó átvitelét ott, ahol a projekt körülményei nagyobb áramlási kapacitást igényelnek.
- Kényelmes karima integráció:A karimás végek illeszthetők a közös szabványokhoz, vagy testreszabhatók a műszaki rajzok szerint.
- Alkalmazható erősítés:Szöveterősítés és opcionális spirál acélhuzal szerkezetek választhatók a nyomás és vákuum követelmények szerint.
- A média alkalmazkodóképessége:Megfelelő belső gumikeverékek választhatók vízhez, iszaphoz, ásványi iszaphoz, homokhoz, kavicshoz és más meghatározott közegekhez.
- OEM és ODM rugalmasság:Az átmérő, a hossz, a nyomás, a vákuum, a hőmérséklet, a karima konfigurációja, a gumikeverék és a szín testreszabható a nem szabványos alkalmazásokhoz.
Hol használják általában?
A nagy átmérőjű flexibilis karimás tömlő alkalmazása kiterjed az olyan iparágakra, ahol nagy mennyiségű anyagszállításra és rugalmas berendezéscsatlakozásokra van szükség.
| Ipar | Tipikus alkalmazás | Kulcsfontosságú szempont |
|---|---|---|
| Bányászati | Ásványi hígtrágya és zagy szállítása | Kopás, részecskeméret, koncentráció, nyomás |
| Kotrás | Iszap, iszap és homok szállítása | Vákuum, kopás, áramlási sebesség, rugalmasság |
| Portok | Nagy átfolyású folyadék- és anyagszállítás | Átmérő, közepes kompatibilitás, karima illesztés |
| Homok és kavics | Víz-homok keverékek és részecskeszállítás | Kopásállóság és megerősítés |
| Építőipari gépek | Rugalmas szivattyú és mobil csővezeték csatlakozások | Mozgás, hajlítási tér, nyomás |
| Ipari szállítás | Ipari víz, hígtrágya és megfelelő közeg | Hőmérséklet, nyomás, gumikeverék |
Speciális médiát vagy súlyos működési feltételeket igénylő projektek esetén a vevőknek részletes pályázati információkat kell megadniuk a tömlőépítés befejezése előtt.
Milyen műszaki paramétereket kell figyelembe venniük a vásárlóknak?
A tömlőt nem szabad kizárólag névleges átmérő alapján kiválasztani. A teljes specifikációnak figyelembe kell vennie az alkalmazás mechanikai, kémiai, termikus és csatlakozási követelményeit.
| Paraméter | Miért számít |
|---|---|
| Belső átmérő | Meghatározza a rendelkezésre álló áramlási csatornát és a csatlakozás méretét. |
| Hossz | Befolyásolja a beépítési geometriát, a mozgási ráhagyást és a hajlítási feltételeket. |
| Üzemi nyomás | Meghatározza a szükséges megerősítést és az általános tömlőszerkezetet. |
| Működő vákuum | Fontos a szívó alkalmazásokhoz és a vákuumtartó szerkezetek kiválasztásához. |
| Üzemi hőmérséklet | Meghatározza, hogy a kiválasztott gumikeverék megfelel-e a közegnek és a környezetnek. |
| Szállító közeg | Befolyásolja a gumikeverék kiválasztását és a kopásállósági követelményeket. |
| Áramlási sebesség | Segít meghatározni a megfelelő átmérőt és működési konfigurációt. |
| Karima szabvány | Biztosítja a kompatibilitást a párosító berendezéssel vagy csővezetékkel. |
A JIDONGDA termékinformációi azt jelzik, hogy a karimás csatlakozások GB, DIN, ANSI, JIS, ASME vagy az ügyfél rajzai szerint konfigurálhatók. A végső specifikációkat a tényleges projekt alapján kell megerősíteni, nem pedig egy általános katalógus leírásból.
Hogyan válasszák ki a vásárlók a megfelelő tömlőt?
Az ipari beszerző csapatok számára az ajánlattételi szakaszban a teljes működési információk megadása hatékonyabbá teheti a műszaki visszaigazolást. Egy hasznos specifikációs lapnak tartalmaznia kell:
- Szükséges belső átmérő.
- Teljes tömlőhossz.
- Normál és maximális üzemi nyomás.
- Szükséges vákuumnyomás a szívási szolgáltatáshoz.
- Szállítóközeg típusa.
- Működési és környezeti hőmérséklet.
- Szükséges áramlási sebesség.
- Szükséges hajlítási vagy elmozdulási tartomány.
- A karima szabványa és méretei.
- Szükséges mennyiség és szállítási cél.
A csiszolóanyagokhoz további információkra van szükség. Például az ásványi zagyos projekteknél meg kell határozni a részecskeméretet és a koncentrációt, hogy a belső gumi és az erősítő szerkezet megfelelően értékelhető legyen.
A vásárlók áttekinthetik a kapcsolódó megoldásokat is, például a nagy átmérőjű karimás gumitömlőt, a nagy átmérőjű kotrási gumitömlőt és más nagy átmérőjű gumitömlős megoldásokat, amikor összehasonlítják a különböző csővezeték-követelményeket.
Hogyan támogatható a szolgálati idő?
A helyes telepítés és a rendszeres ellenőrzés fontos minden ipari gumitömlő teljesítményének fenntartásához. Még egy megfelelően megtervezett tömlő is idő előtt megsérülhet, ha helytelenül van felszerelve, vagy a jóváhagyott határokon kívül üzemeltetik.
- Ne lépje túl a jóváhagyott üzemi nyomást, vákuumnyomást vagy hőmérsékleti tartományt.
- Kerülje a tömlő erőszakos megfeszítését, csavarását vagy éles hajlítását a telepítés során.
- Ellenőrizze a külső gumifelületet repedések, kidudorodások, vágások és rendellenes kopások szempontjából.
- Vizsgálja meg a karimás csatlakozásokat, nincs-e benne szivárgás és nincs-e meglazulás.
- Figyelje meg a csiszolóanyaggal használt tömlőket a szokatlan kopási mintázatok miatt.
- Állítsa le a működést és értékelje újra a munkakörülményeket, ha szerkezeti károsodást vagy rendellenes tömlőösszeomlást észlel.
A beszerelés során gondoskodni kell arról is, hogy a karima felületei, a csavarfuratok, a tömítőfelületek és az illeszkedő alkatrészek megfelelően illeszkedjenek. A tömlőt nem szabad olyan helyzetbe kényszeríteni, amely szükségtelen mechanikai igénybevételt okoz.
Gyakran Ismételt Kérdések
Melyek a nagy átmérőjű, rugalmas karimás gumitömlő fő előnyei?
Elsődleges előnye a nagy átmérőjű szállítóképesség és a rugalmas csatlakozási lehetőség kombinációja. Használható ott, ahol a berendezés rezgését, a csővezeték elmozdulását, a telepítési eltérést vagy a mobil berendezések mozgását kell figyelembe venni.
A JIDONGDA gyárthatja-e a karimát az ügyfél rajzai szerint?
Igen. A karima konfigurációk a vonatkozó szabványok, méretek, csatlakozási követelmények vagy az ügyfél rajzai szerint ellenőrizhetők. A karima anyaga a projekt követelményei szerint is kiválasztható.
Használható ez a fajta tömlő ásványi hígtrágyához?
Igen. Ásványi zagyos alkalmazásokhoz konfigurálható. However, particle size, slurry concentration, flow rate, pressure, temperature, and wear conditions should be provided so that the appropriate inner rubber compound and reinforcement structure can be evaluated.
A tömlő testreszabható a nem szabványos alkalmazásokhoz?
Igen. A testreszabás kiterjedhet az átmérőre, hosszra, nyomásra, vákuumnyomásra, hőmérsékletre, karima konfigurációra, gumikeverékre és színre. A specifikáció megerősítése során vevői rajzok, minták vagy részletes műszaki paraméterek használhatók.
Milyen információkat kell megadnom árajánlatkéréskor?
A leghasznosabb információk közé tartozik a belső átmérő, a hossz, az üzemi nyomás, a vákuumigény, a szállítóközeg, a hőmérséklet, az áramlási sebesség, a hajlítási vagy elmozdulási követelmények, a karima szabványa, a karima méretei, mennyisége és rendeltetési helye.
Mi a tipikus szállítási idő?
A standard termékek általában körülbelül 7-20 munkanapon belül elintézhetők, míg a testreszabott termékeket és a speciális specifikációkat a tényleges rendelési követelményeknek megfelelően kell visszaigazolni.
Következtetés
Egy jól megválasztott nagy átmérőjű flexibilis tömlő hatékony kapcsolatot biztosíthat a nagy kapacitású csővezetékek és a berendezések között, ahol mozgás, vibráció, szerelési eltérés vagy igényes közeg érintett. A rugalmas gumiszerkezet, a megerősítő rétegek és a karimás csatlakozások kombinációja alkalmassá teszi ezt a tömlőt a bányászati, kotrási, kikötői, építőipari, homokos és kavicsos, valamint ipari szállító alkalmazások széles körére.
A JIDONGDA támogatja a testreszabott konfigurációkat az átmérő, hossz, nyomás, vákuum, hőmérséklet, szállítóközeg, karimakövetelmények és gumikeverék alapján. Azoknál a projekteknél, ahol a szabványos tömlőspecifikációk nem felelnek meg teljes mértékben a telepítési feltételeknek, a teljes körű műszaki információk megadása lehetővé teszi a tömlő szerkezetének és csatlakozási konfigurációjának pontosabb értékelését. Ha megbízható megoldást keres egy igényes csővezeték-csatlakozáshoz,lépjen kapcsolatba velünkrajzaival, működési paramétereivel vagy projektkövetelményeivel, hogy megvitassák a JIDONGDA-val a megfelelő testreszabott tömlőmegoldást.
