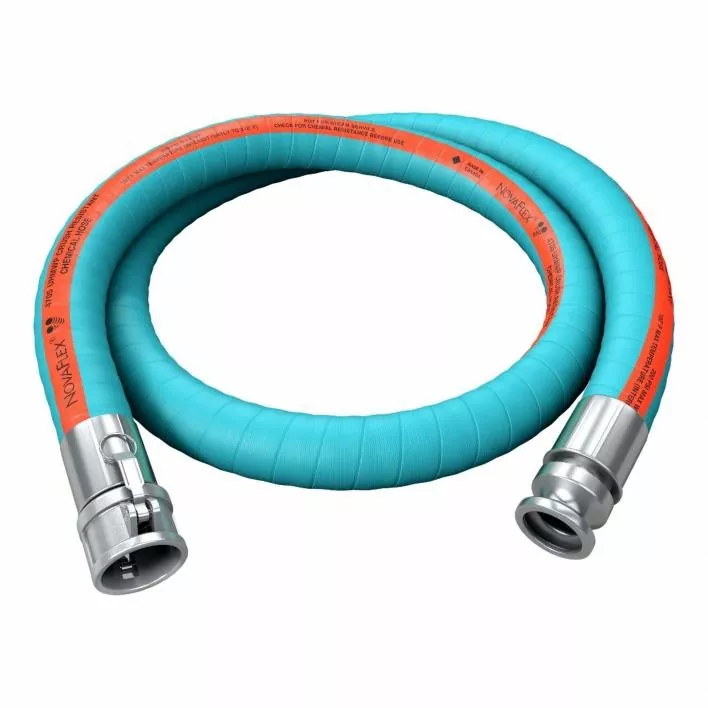

Nagy átmérőjű vegyi magas hőmérsékletű tömlő

A JIDONGDA nagy átmérőjű kémiai magas hőmérsékletű tömlő egy nagy teljesítményű, rugalmas cső, amelyet kifejezetten extrém ipari környezetekhez terveztek, és alkalmas magas hőmérsékletű és erősen korrozív közegek szállítására. A többrétegű kompozit szerkezet a vegyszerállóság, a hőállóság és a nagy rugalmasság kombinációját biztosítja. Ezek a termékek kiváló alternatívát jelentenek a merev fémcsövekkel szemben, és széles körben használják olyan alkalmazásokban, mint a vegyi anyagok gyártása, a veszélyes vegyszerek szállítása és a magas hőmérsékletű tisztítás, megbízhatóságot bizonyítva a legigényesebb és legzordabb környezetben is.

Terméktervezés és felhasznált anyagok

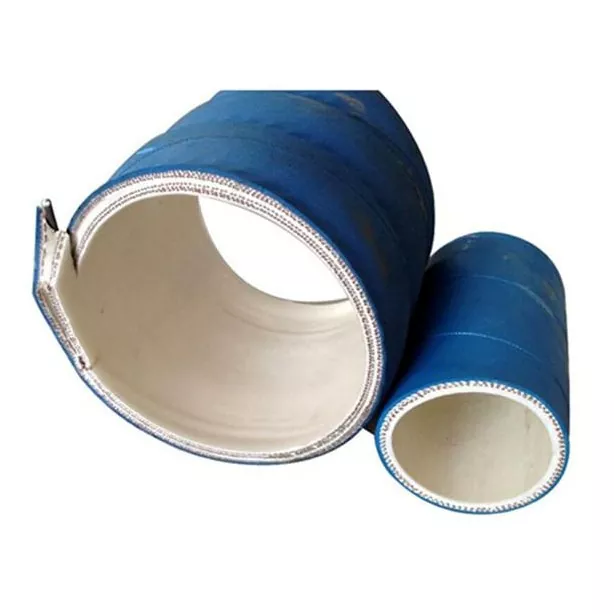

A nagy átmérőjű vegyi magas hőmérsékletű tömlő többrétegű kialakítással rendelkezik, amely egyedi követelményekhez igazítható; az anyagok kiválasztása a szállított közeg típusának, a hőmérsékletnek és a nyomásnak a figyelembevételével történik, ami garantálja a szerkezeti stabilitást és a megbízható védelmet:

1. Belső réteg: PTFE/FEP/EPDM (a környezettől függően egyedileg kiválasztva; korrózióálló és áteresztő)

2. Megerősítő réteg: Nagy szilárdságú szál tekercselés + acélhuzal spirál keret (biztosítja a nyomással és deformációval szembeni ellenállást)

3. Köztes záróréteg: Magas hőmérsékletnek ellenálló kompozit gát (nagyon javítja az áteresztési ellenállást)

4. Külső védőréteg: Kopásálló és UV-álló speciális anyag (zord kültéri környezetre is alkalmas)

5. Csatlakoztatási módok: Karimák, gyorscsatlakozók és nem szabványos interfészek (kompatibilisek különböző ipari berendezésekkel)

Teljesítményvizsgálat és minőségellenőrzés

1. Kémiai kompatibilitási vizsgálat: Kénsavba, sósavba, erős lúgos oldatokba és szerves oldószerekbe merítés 72-240 órán keresztül; nincs duzzanat, lebomlás vagy szivárgás.

2. Hőállósági teszt: -40°C és 180°C közötti hőmérsékletnek ellenáll; több mint 50 hősokk ciklust bír ki rétegvesztés, törékeny repedés vagy keményedés nélkül.

3. Nyomás/felszakítási próba: 0,6–1,6 MPa normál üzemi nyomás; A felszakítási nyomás több mint háromszorosan meghaladja az üzemi nyomást, ami nagy biztonsági ráhagyást biztosít.

4. Öregedésállósági teszt: Sikeresen átment az UV- és ózonállósági teszteken; a külső rétegen nem keletkezik repedés vagy krétás.

Gyakorlati alkalmazási példa

Egy jelentős hazai kohászati ​​üzem szabványos tömlőket használt a kénsavat tartalmazó magas hőmérsékletű savas hűtőfolyadékok szállítására. Ezek a tömlők gyakran megrepedtek és szivárogtak, ami a berendezések leállását és magas éves karbantartási költségeket eredményezett.

Az üzem a JIDONGDA szakosodott gyártóval együttműködve nagy átmérőjű (DN300) PTFE-bevonatú tömlőket gyártott, amelyek agresszív közegek magas hőmérsékleten (165°C) és nyomáson (1,0 MPa) történő szállítására szolgálnak. A beszerelés óta a tömlők több mint 12 hónapig megbízhatóan működnek szivárgás vagy sérülés nélkül; A berendezések állásideje 90%-kal, a karbantartási költségek pedig 75%-kal csökkentek. Ezenkívül a tömlők nagyfokú rugalmassága leegyszerűsítette a kemenceberendezés csőelrendezését, jelentősen csökkentve a telepítés bonyolultságát.

Főbb alkalmazási területek

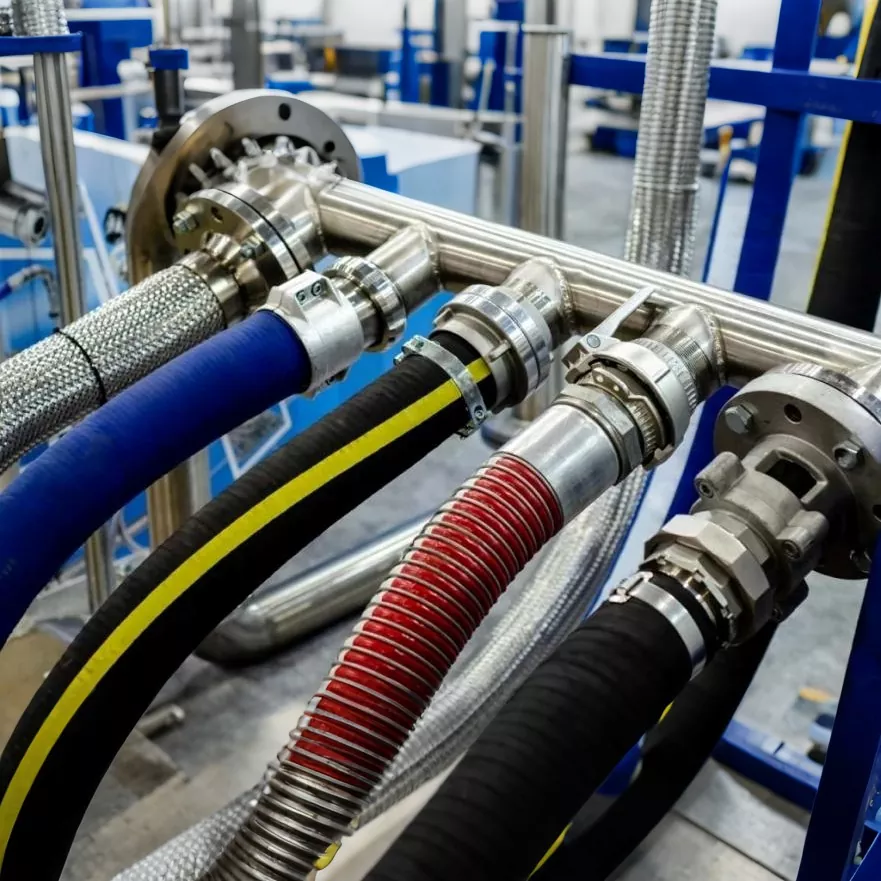

Alkalmas sokféle ipari alkalmazáshoz, beleértve az erősen korrozív közegeket, magas hőmérsékletet és nagy áramlási sebességet: savas és lúgos vegyszerek szállítása; csővezetékek finom szerves szintézis berendezésekhez; nagy tisztaságú gyógyszerészeti közeg szállítása; agresszív kohászati ​​hűtőfolyadékok ellátása; ipari magas hőmérsékletű tisztítórendszerek; agresszív szennyvíz elvezetése; valamint vegyi anyagok szállítása hajókon és tengeri platformokon.

Főbb termékelőnyök

1. Kettős ellenállás a külső tényezőkkel szemben: Ellenáll mind a magas hőmérsékletnek, mind a súlyos kémiai korróziónak; alkalmas vegyes médiát igénylő üzemi körülményekre.

2. Nagy áramlási kapacitás: A nagy átmérőjű kialakítás megfelel a nagy áramlási sebességgel szemben támasztott ipari követelményeknek, javítva a folyamat hatékonyságát.

3. Többrétegű átszivárgás elleni védelem: A kompozit zárószerkezet megakadályozza, hogy a munkaközeg áthatoljon a csőfalakon, és meghosszabbítja a termék élettartamát.

4. Könnyű telepítés: Nagy rugalmasság és hajlékonyság; kiváltja a terjedelmes merev csővezetékeket, csökkentve a tervezési és telepítési költségeket.

5. Öregedésállóság és tartósság: Alkalmas hosszú távú használatra zord kültéri környezetben, beleértve a magas ózonkoncentrációnak és az intenzív UV sugárzásnak való kitettséget.

6. Széleskörű testreszabási lehetőségek: A műszaki jellemzők (közepes típus, hőmérséklet, nyomás, csőátmérő) az ügyfelek egyedi igényeihez szabhatók.

Csomagolás és Szállítás

Az ipari csomagolás egy acél rögzítőkeretet és egy korrózió-/nedvességálló védőfóliát tartalmaz, amely megakadályozza a szállítás közbeni deformációt vagy sérülést. Különféle szállítási módok állnak rendelkezésre, beleértve a tengeri fuvarozást, a speciális projektlogisztikát és a konténeres szállítást. A normál szállítási idő 10-30 nap, amely a termék specifikációitól és a rendelési mennyiségtől függően változhat. Megrendeléseket fogadunk egyedi tervezésű, nem szabványos termékek gyártására.

Gyakran Ismételt Kérdések

K1: Ez a nagy átmérőjű, vegyszerálló, magas hőmérsékletű tömlő képes folyamatosan magas hőmérsékletű koncentrált savas közeget szállítani 170°C-on?

A1: Igen. Erősen agresszív, magas hőmérsékletű közegekhez (például tömény kénsav vagy sósav) speciális PTFE vagy FEP béléskészítményeket kínálunk, amelyeket hosszú távú, 170°C-os folyamatos működésre terveztek. Ezek a termékek sikeresen átmentek az erős savakba való merítési teszteken (240 órán át) és a termikus ciklusos teszteken, anélkül, hogy lebomlás vagy szivárgás jeleit mutatták volna. Az enyhén agresszív savak és lúgok 120°C alatti hőmérsékleten történő kezelésére EPDM béléssel ellátott opciók állnak rendelkezésre.

2. kérdés: Mekkora az egyedi gyártású tömlők maximális átmérője? Használnak szabványos karimás csatlakozásokat?

A2: Egyedi gyártású nagy átmérőjű tömlőket kínálunk (DN50-től DN600-ig). Míg a karimás csatlakozások szabványosak, gyorscsatlakozó csatlakozók és menetes szerelvények is felszerelhetők, lehetővé téve a tömlő közvetlen csatlakoztatását a berendezés szelepeihez további adapterek nélkül.

3. kérdés: Mennyi a termék élettartama a szabványos tömlőkhöz képest, ha kültéren használják agresszív vegyszeres szennyvízzel érintkezve?

A3: Azonos kültéri működési körülmények között (UV-sugárzásnak és erősen agresszív szennyvíznek való kitettség) a JIDONGDA többrétegű kompozit tömlők 3-5-ször tovább bírják, mint a szabványos egyrétegű gumitömlők. Az át nem eresztő belső rétegnek és az öregedésálló külső rétegnek köszönhetően a termék hatékonyan akadályozza meg a munkaközeg behatolását, valamint a felületi krétásodást és repedést, ezáltal jelentősen csökkenti a berendezések cseréjének gyakoriságát és az üzemeltetési költségeket.
