Nagy átmérőjű, magas hőmérsékletnek ellenálló gumitömlő

Magas hőmérsékletű ipari környezetben a közönséges gumitömlők megkeményedhetnek, öregedhetnek, megrepedhetnek és más problémákat tapasztalhatnak a folyamatos hőhatás, a hőciklus vagy a szállított közeg hőmérséklet-változása miatt. Ezért a nagy átmérőjű, magas hőmérsékletnek ellenálló gumitömlő tervezési fókuszában nemcsak a gumianyag hőállósági hőmérsékletének javítása áll, hanem a tömlő szerkezetének meghatározása is a közeg hőmérsékletének, az üzemi nyomásnak, az üzemidőnek, a hajlítási sugárnak és a csatlakozási módnak átfogó figyelembevétele alapján.

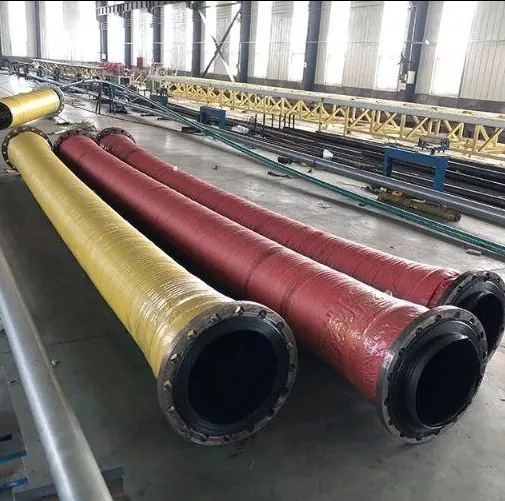

A JIDONGDA nagy átmérőjű, magas hőmérsékletnek ellenálló gumitömlőjét főként rugalmas csatlakozásokhoz és magas hőmérsékletű médiaszállítási követelményekhez tervezték ipari szállítórendszerekben. A tényleges munkakörülményeknek megfelelően különböző hőálló gumikeverékek, erősítőrétegek, külső burkolati szerkezetek választhatók. A tömlő karimás csatlakozásokkal, menetes csatlakozásokkal vagy egyéb csatlakozási módokkal is felszerelhető.

Miért van szükség speciális gumitömlőkre a magas hőmérsékletű körülmények között?

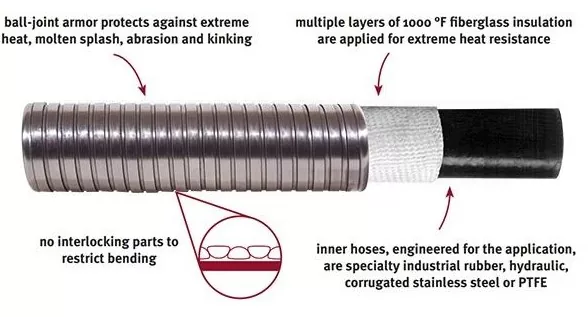

Amikor a nagy átmérőjű gumitömlők magas hőmérsékletű környezetben működnek, az anyagokat termikus öregedés, hőmérsékleti ciklusok és a közeg hőmérsékletének változása befolyásolja. Ezért a hőálló tömlők általában három szempontból igényelnek szerkezeti tervezést: a belső gumiréteg, az erősítőréteg és a védő külső burkolat.

1. Hőálló belső cső

A belső gumiréteg közvetlenül érintkezik a szállított közeggel, és fontos szerepet játszik a tömlő hőmérsékletállóságában.

A különböző közegviszonyoknak megfelelően megfelelő hőálló gumi anyagokat lehet kiválasztani, amelyek elősegítik a tömlő jó rugalmasságát és tömítési teljesítményét a megadott működési hőmérsékleti tartományon belül.

2. Megerősítő réteg

Nyomásállóságot vagy vákuumteljesítményt igénylő alkalmazásoknál az erősítőréteg segít megőrizni a tömlő szerkezeti stabilitását.

A nagy átmérőjű tömlők erősítő szerkezete az alábbiak szerint választható:

· Munkanyomás

· Negatív nyomás

· Tömlő átmérője

· Hajlítási követelmények

· Telepítési feltételek

3. Védő külső burkolat

A külső gumiborítás elsősorban a belső szerkezet védelmére és az olyan külső tényezők hatásának csökkentésére szolgál, mint a hő, kopás, olajszennyeződés és időjárási viszonyok.

Ha a tömlőt acélgyárakban, berendezések gyártósoraiban vagy ipari termelési területeken szerelik fel, a kiválasztás során azt is figyelembe kell venni, hogy a helyszín magas hőmérsékletű sugárzással, mechanikai súrlódással és porral jár-e.

如果软管安装在钢厂、设备生产线或工业生产区域，还需要结合现场是否存在高温辐射、机械摩擦以及粉尘环境进行选择.

Műszaki paraméterek

· Normál üzemi hőmérséklet: -20 ℃ és +80 ℃ között

· Hőálló típus: +120 ℃-ig a rendelkezésre álló adatok szerint

· Üzemi nyomás: A szerkezet és a hőmérsékleti feltételek szerint megerősítve

· Negatív nyomás: A szívási feltételeknek megfelelően megerősítve

· Belső átmérő és hossz: a projekt követelményeinek megfelelően

· Karima: GB / DIN / ANSI / JIS / ASME vagy az ügyfél rajzai

Tipikus alkalmazási forgatókönyvek

Alkalmazható iparágak

Acélipar

Rugalmas csatlakozásokhoz és megfelelő közegszállításhoz használják bizonyos magas hőmérsékletű ipari berendezésekben acélgyártás során.

Az acélipari környezet gyakran magas hőmérséklettel, porral és mechanikai rezgéssel jár. Ezért a tömlő kiválasztásánál figyelembe kell venni a tényleges beépítési helyzetet és a közeg feltételeit.

Vegyipar

Megfelelő, magas hőmérsékletű ipari folyadékok szállítására szolgál, olyan kulcsfontosságú szempontok mellett, mint a közeg kémiai tulajdonságai és az üzemi hőmérséklet.

Ipari berendezések

Berendezések közötti rugalmas csatlakozásokhoz használják, csökkentve a berendezés vibrációjának hatását és a csővezeték-szerelési hibákat.

Építőipari és nehézgépek

Egyes építőipari gépek és ipari berendezések magas hőmérsékletű folyadék- vagy gázszállítást igényelnek. A tömlő szerkezete testreszabható az adott munkakörülményeknek megfelelően.

Hő- és folyamatrendszerek

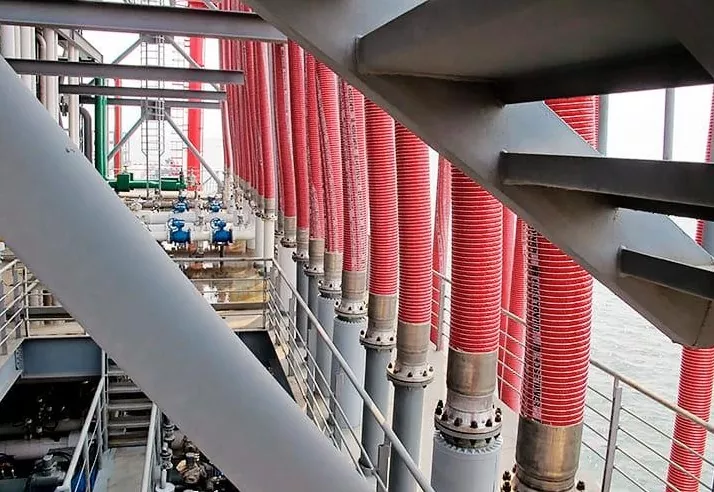

Rugalmas csővezeték-összekötő elemként használják bizonyos termikus és ipari folyamatrendszerekben.

Használati óvintézkedések

Ne lépje túl a jóváhagyott hőmérséklet-, nyomás- és negatív nyomástartományt.

Hosszú távú, magas hőmérsékletű működéshez rendszeresen ellenőrizze a külső burkolat elöregedését, repedéseit, kidudorodását és a karima tömítettségét.

Speciális hordozók, magas hőmérsékletű körülmények vagy nem szabványos alkalmazások esetén az anyagok kompatibilitását rendelés előtt meg kell erősíteni.

Karbantartás és élettartam

Működés közben ajánlott feljegyezni a hőmérsékletet, a nyomást és az üzemidőt.

Ha a külső burkolaton keményedés, repedés, szivárgás vagy rendellenes deformáció lép fel, hagyja abba a tömlő használatát, és ellenőrizze a tényleges működési feltételeket és az anyagkompatibilitást.

Gyakran Ismételt Kérdések

Mekkora a maximális hőállóság?

A rendelkezésre álló információk azt mutatják, hogy a hőálló típus akár +120 ℃ hőmérsékletet is elvisel. A tényleges megengedett hőmérsékletet azonban meg kell erősíteni a gumikeverék, a közeg, a nyomás és a tömlő szerkezete szerint.

Milyen gumi anyagok kaphatók?

A rendelkezésre álló anyagok közé tartozik az NR, SBR, IIR, CR, EPDM és PU. A végső anyagválasztás a tényleges működési feltételektől függ.

Ellenáll-e a nyomásnak magas hőmérsékleten?

Igen. A tömlőt magas hőmérsékletű nyomású alkalmazásokhoz is lehet tervezni, de az üzemi nyomást az adott szerkezetnek és hőmérsékleti feltételeknek megfelelően meg kell erősíteni.

Nagy átmérőben is gyártható?

Igen. A termék nagy átmérőjű, magas hőmérsékletnek ellenálló gumitömlőként van elhelyezve. A rendelkezésre álló átmérőtartományt a tényleges gyártási lehetőségeknek és a projekt követelményeinek megfelelően meg kell erősíteni.

Milyen adatok szükségesek az árajánlathoz?

A következő adatok megadása javasolt:

· Belső átmérő

· Tömlő hossza

· Szállított média

· Folyamatos / csúcshőmérséklet

· Munkanyomás

· Negatív nyomás

· Karima szabvány

· Mennyiségi követelmények
