Kínai fonott fémtömlő szállítója

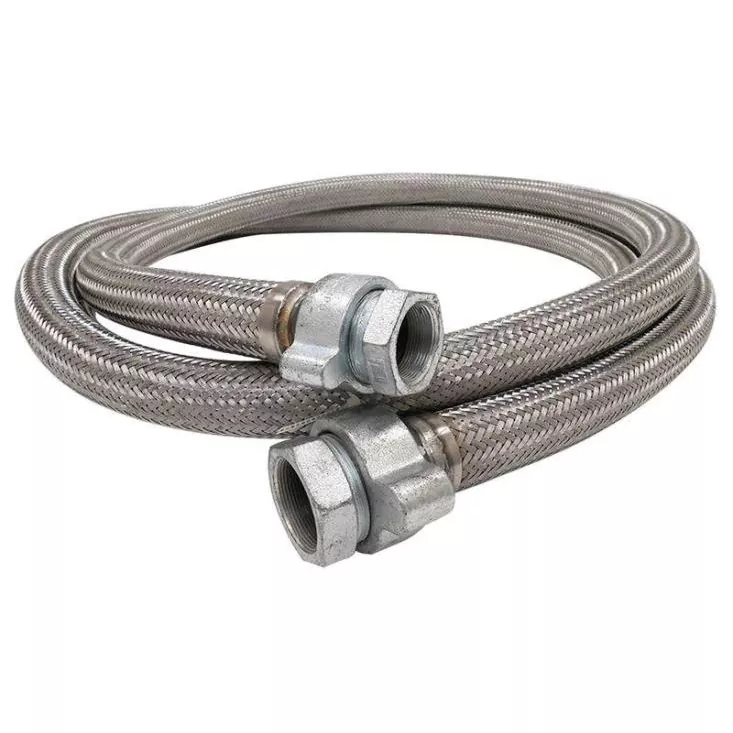

A fonott fémtömlő egy robusztus, rugalmas cső, amelyet folyadékok, gázok és szemcsés szilárd anyagok szállítására terveztek szélsőséges nyomás, hőmérséklet és vibráció mellett. Egy hullámos fémmagból áll – jellemzően rozsdamentes acélból –, amelyet egy vagy több réteg nagy szakítószilárdságú huzalfonat borít be. Ez a zsinórerősítés drámaian javítja a nyomásállóságot, véd a kopástól, és megakadályozza a tömlő megnyúlását terhelés alatt. A gumi vagy műanyag alternatívákkal ellentétben a fonott fémtömlő ellenáll a kriogén fagyasztásnak, a 1500°F-ig terjedő magas hőnek, a korrozív vegyszereknek és az intenzív mechanikai hajlításnak, így nélkülözhetetlen a petrolkémiai üzemekben, a repülőgép-hidraulikában, az élelmiszer-feldolgozásban, a gyógyszergyártásban és az ipari gázszállításban.JIDONGDAminden fonott fémtömlőt a szigorú nemzetközi szabványoknak megfelelően tervez meg, biztosítva a szivárgásmentes teljesítményt a legigényesebb környezetben is.

Gyakran Ismételt Kérdések

Hogyan határozhatom meg a fonott fémtömlő megfelelő hosszát az alkalmazásomhoz?

Az éles hossz a tömlő azon része, amely aktívan hajlít és elnyeli a mozgást. Kiszámítása a két csatlakozási pont közötti eltolási távolság alapján történik, a következő képlet alapján: Élő hossz = SQRT(6 x eltolás x sugár), ahol a Sugár a kiválasztott tömlő minimális dinamikus hajlítási sugara. A statikus végszerelvények és a merevített fonott zóna a gallérok közelében nem része az éles hossznak. A JIDONGDA azt javasolja, hogy biztonsági ráhagyásként adjon hozzá legalább 5%-kal több hosszt, és gondoskodjon arról, hogy a szerelvényt soha ne húzzák ki teljesen. Hőtágulási hurkokkal kapcsolatban tekintse meg műszaki adatlapunkat, vagy adja meg a rendszer méreteit, és csapatunk díjmentesen elkészíti a hosszajavaslatot.

Egy fonott fémtömlő képes egyszerre kezelni a magas hőmérsékletet és a nagy nyomást?

Igen, de leértékelési tényezőt kell alkalmazni. A hőmérséklet emelkedésével a rozsdamentes acél folyáshatára csökken. 500°F (260°C) hőmérsékleten a 304 rozsdamentes megőrzi szobahőmérsékletű szilárdságának körülbelül 85%-át; 1000°F (538°C) hőmérsékleten nagyjából 60%-ra esik vissza. Ezért a megengedett legnagyobb üzemi nyomást arányosan csökkenteni kell. A JIDONGDA nyomás-hőmérséklet besorolási táblázatokat szállít minden ötvözet és fonat kombinációhoz, így biztosítva a biztonságos kiválasztást. Szélsőséges esetekben a 321-re vagy az Inconelre váltás nagyobb nyomáskapacitást tart fenn hőmérsékleten. Mindig vegye figyelembe a csővezeték hőtágulását is – a tömlőnek elég hosszúnak kell lennie ahhoz, hogy a csőnövekedéshez alkalmazkodjon anélkül, hogy túllépné a mozgási határait.

Mi a jellemző átfutási idő egy egyedi fonott fémtömlő esetében?

A 304-es vagy 316-os rozsdamentes acél fonattal és közös végszerelvényekkel ellátott standard konfigurációk 5-10 munkanapon belül kiszállításra kerülnek. Az egzotikus ötvözetek, hármas fonat, nagy, DN200 feletti átmérők, speciális tisztítás oxigénszolgáltatáshoz vagy NACE-tanúsítvány beszerzése 3-5 hetet vehet igénybe. A JIDONGDA pufferkészletet tart fenn hullámos csőből és fonatból DN6-tól DN100-ig a szállítás felgyorsítása érdekében. Sürgős üzemleállás esetén 48 órás átfutási idővel expressz szolgáltatás áll rendelkezésre. Lépjen kapcsolatba ügyfélszolgálatunkkal egy rajzzal vagy a szükséges specifikációkkal, és egy munkanapon belül pontos átfutási időt adunk.

Hogyan biztosítja a JIDONGDA a nyomon követhetőséget és az ipari szabványoknak való megfelelést?

Minden nyersanyagtekercs az EN 10204 szerinti 3.1 anyagtanúsítvánnyal érkezik üzemünkbe. A tömlőcső tételszáma, a fonat tétel és a hegesztőgép-bélyegzők rögzítve vannak az ERP-rendszerünkben, és a végső összeállítás sorozatszámához kapcsolódnak. Ez a szám lézerrel van maratva a tömlőre erősített tartós rozsdamentes acél címkére. Az olyan tanúsítványok, mint a PED, az ASME, a kanadai CRN és a NACE MR0175, dokumentált ellenőrzéssel és teszteléssel teljesülnek. A JIDONGDA egy végső vizsgálati jelentést is biztosít, amely részletezi a nyomáspróba eredményeit, a méretellenőrzéseket és minden további PMI vagy radiográfiai megállapítást. Az ügyfelek a kritikus projektdokumentációkhoz komplett adatkönyvet kérhetnek.

Melyek a fonott fémtömlő meghibásodási módjai és hogyan előzhetők meg ezek?

Az elsődleges meghibásodási módok közé tartozik a fonat túlzott ciklikus hajlításából eredő kifáradása, a zsinór alatti korrózió a beszorult nedvesség vagy kloridok miatt, a hegesztési varrat nem megfelelő beállításából eredő repedése, valamint a rendszer túlfeszültségéből adódó túlnyomásos szakadás. A megelőzés a megfelelő kiválasztásával kezdődik – válasszon egy megfelelő nyomás- és hőmérséklet-besorolású tömlőt, valamint a mozgási ciklusnak megfelelő hajlítási sugarat. A szerelés során kerülje a túlhúzást és a szögeltéréseket. Kloridban gazdag környezet esetén adjon meg 316 literes fonatot, és fontolja meg az időszakos lemosást. A JIDONGDA rendszeres időközönként vizuális ellenőrzési program végrehajtását javasolja; keresse a megszakadt zsinórhuzalokat, a kidudorodást vagy a rozsdavérzést. A tömlők kiszámított kifáradási élettartamának vége előtti cseréje kiküszöböli a nem tervezett állásidőt.
