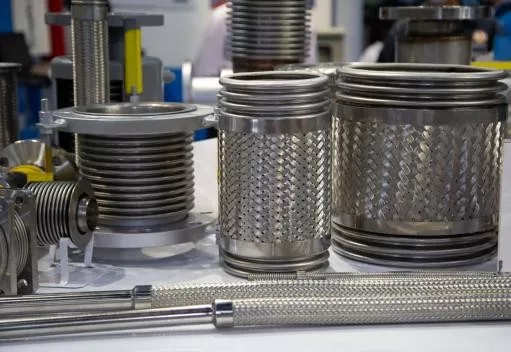

Acélhuzal fonott fémtömlő

A JIDONGDA acéldróttal fonott fémtömlőt kifejezetten olyan igényes folyadék- és gázszállító rendszerekhez tervezték, amelyek rezgésállóságot, eltolódási képességet és tartósságot igényelnek szélsőséges hőmérsékleti és nyomási körülmények között. A szabványos gumitömlőkkel vagy merev csövekkel ellentétben ez a termék a hullámos fémcső rugalmasságát ötvözi a drótfonat által biztosított nyomásállósággal. Ez lehetővé teszi az olyan gyakori ipari problémák megoldását, mint a telepítési nehézségek, a merev csövek vibráció okozta meghibásodása és a hagyományos tömlők rövid élettartama.

A termékek teljes mértékben megfelelnek a nemzetközi szabványoknak, beleértve a GB/T 14525, ISO 10380 és EJMA szabványokat. A kifinomult gyártási folyamatoknak és az átfogó minőség-ellenőrzési rendszernek köszönhetően termékeink megfelelnek a globális ipari szabványoknak, és alkalmasak a legnagyobb kihívást jelentő környezetben való működésre.

Terméktervezés és anyagelőnyök

1. Belső hullámos réteg

Hullámcsőből készült (anyag: 304, 316 vagy 316L rozsdamentes acél), ez a réteg kiváló korrózióállóságot és teljesítménystabilitást biztosít mind magas, mind alacsony hőmérsékleten, miközben biztosítja a közeg akadálytalan áramlását az eltömődés veszélye nélkül. Rugalmas hullámos szerkezete alkalmazkodik a különböző síkbeli (tengelyirányú, oldalirányú és szögletes) elmozdulásokhoz, így alkalmazkodik a csővezeték deformációihoz anélkül, hogy a szállítási hatékonyságot veszélyeztetné.

2. Drótfonat megerősítő réteg

Egy vagy dupla rozsdamentes acélhuzalból készült védőrétegből áll, amely jelentősen növeli a tömlő nyomásállóságát és szerkezeti integritását. A szoros fonat korlátozza a belső tömlő nagy nyomás alatti tágulását, véd a külső mechanikai behatásoktól, és csillapítja a csővezeték rezgéseit, ezáltal megakadályozza a tömlő sérülését és a közeg szivárgását a hosszabb működés során.

A termék fő jellemzői és előnyei

1. Kivételes hőállóság: -196°C és +600°C közötti üzemi hőmérséklet-tartomány; extrém üzemi körülmények között képes speciális közegek (pl. kriogén LNG, magas hőmérsékletű gőz, forró olaj) megbízható szállítására.

2. Nagynyomású biztonság és tartósság: 6 és 250 bar közötti üzemi nyomástartomány 3:1 robbanási biztonsági tényezővel; ellenáll a hirtelen nyomáslökéseknek, kiküszöbölve a csővezeték megszakadásának veszélyét.

3. Hatékony rezgéscsillapítás és berendezésvédelem: Elnyeli a szivattyúk, kompresszorok és egyéb berendezések folyamatos rezgését; csökkenti a csőrendszer feszültségét; védi a segédberendezéseket és meghosszabbítja a rendszer teljes élettartamát.

4. A hőtágulás és -összehúzódás automatikus kompenzációja: Automatikusan kompenzálja a hőmérséklet-ingadozások okozta elmozdulásokat, enyhíti a csővezeték feszültségét, és megakadályozza a repedéseket vagy a hézag szivárgását.

5. Korrózió- és öregedésállóság: Rozsdamentes acélból készült pácolás és passziválási kezeléssel; ellenáll a savaknak, lúgoknak és sóknak, így a termékek alkalmasak a vegyipar és a gyógyszeripar agresszív környezetében való használatra.

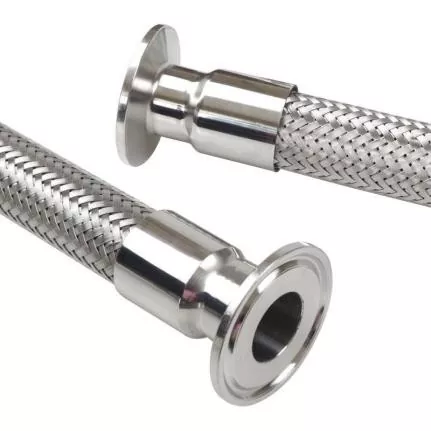

6. Beépítési rugalmasság és egyedi rendelés: Támogatja a különböző ipari csatlakozási módokat (karimás, menetes, hegesztett, gyorscsatlakozás); lehetővé teszi a tömlő hosszának, a fonatrétegek számának és az összeállítás kialakításának testreszabását, hogy megfeleljen a konkrét projektkövetelményeknek.

Szigorú minőségellenőrzési rendszer

1. Szimulált szolgáltatási állapot tesztelése

Átfogó tesztek (beleértve a belső nyomásterhelést, a folyamatos rezgésszimulációt, a tengelyirányú elmozdulást, az ismételt hajlítást és a hőtágulás/összehúzódás szimulációját) megismétlik a valós, hosszú távú ipari működési feltételeket.

2. Kulcsvezérlési paraméterek

A professzionális mérnökök a gyártás minden szakaszában felügyelik a hullámos profil stabilitását, a fonat integritását, a hegesztési minőséget, a tömítettséget és a szerelvényrögzítések megbízhatóságát, biztosítva, hogy hibás termék ne kerüljön a vásárlóhoz.

3. Speciális dinamikus teljesítményteszt

Impulzusteszt: Szimulálja a nyomásingadozásokat és a kombinált mechanikai igénybevételeket a szerkezeti stabilitás, a fáradási szilárdság és a tartósság ellenőrzésére.

Szerelvényszilárdság-vizsgálat: Hegesztési varratok és csatlakozási egységek szakítószilárdsági és terhelési vizsgálata a biztonságos rögzítés, a tömítettség és a magas szintű szerkezeti biztonság érdekében.

Főbb alkalmazási területek

1. Energiaágazat: Energiatermelő berendezések, gőzszállító rendszerek, LNG-berendezések és energetikai infrastrukturális projektek.

2. Vegyipar: Vegyipari üzemek, korrozív közegek (savak, lúgok) szállítása és vegyipari üzemek csőrendszerei.

3. HVAC rendszerek: Fűtő-, szellőző- és légkondicionáló berendezések; ipari kazánok; valamint az épületek szellőztetési és fűtési rendszerei.

4. Precíziós gyártás: Élelmiszer-feldolgozás, gyógyszergyártás és folyadékszállítás precíziós berendezésekben.

5. Mechanikai berendezések: Szivattyú- és kompresszorcsatlakozások, hidraulikus rendszerek és ipari berendezések csövek.

Ipari alkalmazási példák

1. példa: A hűtőrendszer csővezetékének korszerűsítése egy félvezetőgyártó üzemben

Egy nagy félvezető lapkagyártó létesítményben problémák merültek fel a szabványos PVC hűtőtömlők idő előtti kopásával és repedésével, amelyet a magas hőmérséklet és a berendezés vibrációja okozott. A JIDONGDA DN85 304 rozsdamentes acélhuzal fonott fémtömlőkre való cseréjük után a rendszer képes volt ±30 mm-es hőtágulási/összehúzódási eltolódásokra; a tömlők hatékonyan elnyelték a berendezés vibrációját, és teljesen megoldották a vízszivárgással és az anyagromlással kapcsolatos problémákat. A berendezés 27 hónapig folyamatosan üzemelt szivárgás és szerkezeti sérülés nélkül, jelentősen javítva a gyártási folyamat stabilitását.

2. példa: Magas hőmérsékletű gőzszállítási projekt egy vegyi üzemben

Egy délkelet-kínai vegyi üzem 280°C-on üzemeltetett gőzvezetékeket, amelyek gyakori hőtágulási és összehúzódási ciklusoknak voltak kitéve. A hagyományos merev csövek hajlamosak voltak a feszültségrepedésre, míg a szabványos tömlők nem voltak elég ellenállóak a magas hőmérséklettel és nyomásokkal szemben. A projektben egyedi gyártású JIDONGDA kétrétegű huzalfonatos fémtömlőket használtak. Nagy hőállóságuknak és elmozdulás-kompenzáló képességüknek köszönhetően a tömlők egy évig szivárgásmentesen működtek, jelentősen csökkentve a karbantartási gyakoriságot és az üzemeltetési költségeket.

Műszaki előírások

Gyakran Ismételt Kérdések

Q1: Milyen rozsdamentes acélminőségeket használnak a JIDONGDA fémtömlőkhöz, és hogyan válasszam ki a megfelelőt?

V: Három szabványos anyagot kínálunk: 304, 316 és 316L. A Grade 304 optimális egyensúlyt kínál a költségek és a teljesítmény között, így alkalmas általános ipari alkalmazásokra (víz, gáz); A 316-os fokozat kiváló korrózióállóságot biztosít savas és lúgos környezetben, így ideális a vegyiparban és a tengeri alkalmazásokban; A 316L fokozat egy rendkívül alacsony széntartalmú anyag, amelyet rendkívül agresszív környezetben és rendkívül magas hőmérsékleten történő használatra terveztek. Kérésre más anyagok felhasználásával történő gyártás is megoldható.

2. kérdés: Használhatók a JIDONGDA acéldróttal fonott fémtömlők magas hőmérsékletű gőz szállítására hosszabb ideig?

V: Igen, megtehetik. Ezt a terméket magas hőmérsékletű működésre optimalizálták, és alkalmas gőz és magas hőmérsékletű közeg szállítására -196°C és +600°C közötti hőmérsékleti tartományban. A kétrétegű acélhuzalfonat stabilitást biztosít nagy nyomás alatt, míg a precíziós hegesztés megakadályozza a gőz szivárgását; a terméket széles körben használják ipari kazánokban és erőművek gőzrendszereiben, biztosítva a megbízható és tartós teljesítményt.

Q3: Kínál a JIDONGDA egyedi gyártást fémtömlőkhöz?

V: Igen, az egyedi tervezési és gyártási szolgáltatások teljes skáláját kínáljuk. A tömlő hossza, a fonatrétegek száma, a végszerelvény-típusok és a termékkialakítás mind egyedi csőelrendezésekhez, valamint a nyomás-, hőmérséklet- és közegigényekhez igazíthatók. Saját gyártólétesítményeinket és képzett mérnökcsapatunkat kihasználva átfogó megoldásokat kínálunk, amelyek megfelelnek az összes telepítési és üzemeltetési követelménynek összetett ipari projektek széles körében.
