Mi az a hüvelycsatlakozó, és hogyan működik a csőcsatlakozó rendszerekben?

Egy építőipari kotrógép hirtelen elveszíti hidraulikus nyomását. A kezelő kilép, és észrevesz egy olajtócsát, amely a gép alatti csuklóból csöpög. Megérkezik a karbantartó, meglazult szerelvényként diagnosztizálja a hibát, és megfeszíti. De a szivárgás egy órán belül visszatér. A probléma nem a feszesség; a belső érvéghüvely elvesztette a tapadást. Ez a forgatókönyv minden nap megjelenik a műhelyekben és a munkaterületeken, gyakran azért, mert a berendezésen dolgozó emberek nem értik teljesen a megfeszített alkatrészt. AFerrule idomaz egyik leggyakoribb, de leginkább félreértett elem a folyékony energiaellátó rendszerekben. Kicsi, olcsó és könnyen figyelmen kívül hagyható, mégis egy megfelelően működő hüvelyi idom a különbség a megbízható hidraulikus rendszer és a krónikus szivárgás között.

A Ferrule Fitting egy mechanikus kompressziós eszköz, amely szivárgásmentes tömítést hoz létre a cső és a szerelvénytest között. Egyszerű, de elegáns elven működik: amikor egy anyát meghúznak, egy kúpos gyűrűt (a hüvelyt) sugárirányban a cső falához kényszerít. Ez az összenyomás két kritikus hatást eredményez: egy fém-fém tömítést, amely megakadályozza a folyadék kiszivárgását, és egy mechanikus markolat, amely megakadályozza, hogy a cső nyomás alatt kihúzódjon. A Ferrule Fitting nem támaszkodik ragasztókra, tömítőanyagokra vagy tömítésekre; a fém rugalmasságát és plaszticitását használja fel állandó, megbízható kapcsolat kialakítására. Ez a cikk elvezeti Önt egy mélyrepülésbe a Ferrule Fitting világába, feltárja anatómiáját, működési fizikáját, különféle típusait és a minőségi terméket meghatározó műszaki jellemzőket. Kitérünk a gyakorlati telepítési technikákra és a gyakori hibaelhárítási forgatókönyvekre is. A végére megérti, miért érdemel ez a kis alkatrész sokkal több figyelmet, mint amennyit általában kap.

Tartalomjegyzék

• 1. Mi az a hüvelyi vasalat?
• 2. Hogyan működik egy érvéghüvely-szerelvény a szivárgásmentes tömítés létrehozásához?
• 3. Melyek a különböző típusú érvéghüvely-szerelvények, és hol használják őket?
• 4. Milyen műszaki jellemzők határozzák meg a kiváló minőségű érvéghüvely-szerelvényt?
• 5. Hogyan kell megfelelően felszerelni és elhárítani a hüvelyi szerelvényt?
• Gyakran Ismételt Kérdések (GYIK)
• A Gyártóról
• Következtetés

Mi az a hüvelyi vasalat?

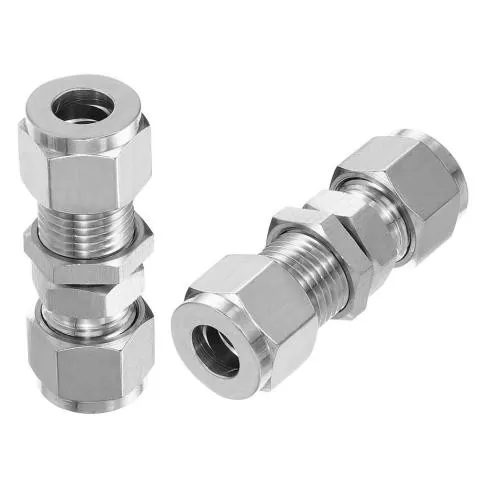

A Ferrule idomegy precíziós tervezésű alkatrész, amelyet a csőnek az illesztőtesthez való csatlakoztatására használnak folyadék- és pneumatikus rendszerekben. Ez egy kicsi, gyűrűszerű fém alkatrész, amely összenyomva tömítést hoz létre és mechanikai tartást biztosít. A „ferrule” szó a latin „ferrum” szóból ered, ami vasat jelent, tükrözve annak fémes jellegét. A legegyszerűbb formájában a Ferrule Fitting egy hüvely, amely a cső végére illeszkedik. Amikor az illesztőanyát meghúzzák, a hüvely az idomtestben egy kúpos felülethez szorul, ami deformálódik és megragadja a csövet. Ez az alakváltozás maradandó; Miután a Ferrule Fitting megfelelően össze van nyomva, nem használható fel új helyen, és még extrém vibráció esetén is a helyén marad.

Ahhoz, hogy megértsük a hüvelyi idomot, képzeljük el, hogy a kezünk egy fabotot markol. Ujjai körbefonják a botot, minden oldalról nyomást gyakorolva. Minél erősebben szorítod, annál erősebb a markolat. A Ferrule Fitting ugyanazon az elven működik, de egy lényeges különbséggel: a Ferrule Fitting nem csak tapadó; pecsétet is létrehoz. Az érvéghüvely kúpos, és amikor a vasalattesten belül a megfelelő kúpba szorul, szabályozott képlékeny deformáción megy keresztül. Az érvéghüvely külső felülete a szerelvénytesthez tömít, míg a belső felülete beleharap a csőfalba. Ez a kettős hatás – tömítés és megfogás – az, ami a Ferrule Fittinget olyan hatékonysá teszi. A cső nincs ragasztva vagy hegesztve; az érvéghüvely deformációja miatt mechanikusan reteszelődik és tömített.

Az érvéghüvely anatómiája három fő összetevőből áll:

• Szerelő test:A fő ház, amely tartalmazza a kúpos ülést és biztosítja a külső csatlakozást (menetes vagy hegesztett). Általában rozsdamentes acélból, sárgarézből vagy szénacélból készül.
• Horgágy:A kompressziós gyűrű, amely deformálódik, hogy lezárja és megfogja a csövet. Ez a szerelvény szíve. Geometriája, anyaga és felületi minősége kritikus fontosságú a vasalat teljesítménye szempontjából.
• Dió:A külső menetes gallér, amely az axiális erőt kifejti, hogy a hüvelyt a szerelvénytestbe nyomja. Az anya kialakítása befolyásolja a szükséges nyomatékot és a könnyű beszerelést.

A Ferrule Fitting egyedülálló a csőcsatlakozási módok között, mivel nem igényel különösebb előkészítést a csővégtől – nincs peremezés, keményforrasztás vagy hegesztés. A csövet egyszerűen négyzetre vágják, sorjázzák és behelyezik. Ez az egyszerűség a fő oka annak, hogy a Ferrule Fitting-et olyan széles körben használják az autóipari fékvezetékektől a tengeri olajplatformokig.

Hogyan működik egy érvéghüvely-szerelvény szivárgásmentes tömítés létrehozásához?

Hogy megértsük, hogyan aFerrule idomműködik, el kell képzelni, mi történik a vasalat belsejében a meghúzás során. Erők, deformációk és tömítések kis drámája, mindez néhány milliméteres térben történik. A folyamat négy különálló fizikai szakaszra bontható, amelyek mindegyike hozzájárul a végső tömítéshez és tapadáshoz.

1. szakasz: Beillesztés és kezdeti érintkezés.A csövet négyszögletesre vágják és sorjázzák, majd beillesztik a szerelvénytestbe, amíg az a vállhoz nem ér, vagy egy meghatározott behelyezési mélységig nem tartja. A Ferrule Fitting a csőre csúsztatható, majd az anya. Ezután az anyát rá kell indítani a szerelvénytest meneteire. Ezen a ponton nincs érintkezés a hüvely és a tömítőfelületek között. A hüvely egyszerűen a csövön ül, és készen áll az aktiválásra.

2. szakasz: érvéghüvely összekapcsolása.Ahogy az anyát meghúzzák, érintkezik a hüvely hátsó felületével. A hüvely tengelyirányban elkezd bemozdulni a szerelvénytestbe, belépve az ülés kúpos részébe. A kúpos szög kritikus: jellemzően 24 és 60 fok között van, a szerelvény kialakításától függően. Az érvéghüvely elülső éle érintkezik a vasalattest kúpos részével, és az anya által kifejtett erő elkezdi előrehajtani a hüvelyt.

3. szakasz: érdeformáció.Ezen a ponton a hüvely deformálódni kezd. Az érvéghüvely geometriáját úgy alakították ki, hogy hátul erősebb, elöl gyengébb legyen. Ahogy az anya tovább húzódik, az érvéghüvely vékonyabb és kisebb keresztmetszetű elülső része elkezd befelé omlani. Ez a befelé omlás az a "harapás", amelyet a Ferrule Fitting tesz a csőbe. Az érvéghüvely belső átmérője lecsökken, vezető éle belevág a cső falába, mechanikus zárat hozva létre. Ezzel egyidejűleg az érvéghüvely külső felülete a vasalattest kúpjához préselődik, létrehozva az elsődleges tömítőfelületet.

4. szakasz: Utolsó rugalmas zár.Az utolsó szakaszban a hüvely teljesen összenyomódott. Rugalmas és képlékeny deformáción is átesett. A rugalmas alkatrész döntő fontosságú: a hüvely, mint egy összenyomott rugó, folyamatos kifelé ható erőt fejt ki a szerelvénytestre, és folyamatos befelé irányuló erőt a csőre. Ez a tartós erő, az úgynevezett "tömítőerő" az, ami az idő múlásával megőrzi a kapcsolat integritását még hőciklusok és nyomásingadozások esetén is. A cső most a helyére van zárva és lezárva.

Mi történik, ha a vibráció meglazítja az anyát? Ha az anya kissé meghátrál, az érvéghüvely rugalmas helyreállítása – rugószerű viselkedése – érintkezésben tartja a tömítőfelületeket. Ez az oka annak, hogy a megfelelően felszerelt Ferrule Fitting még több éves használat után is szivárgásmentes maradhat. Ha azonban az anyát túlfeszítik, az érvéghüvely túlhajtható a rugalmassági határán, ami túlzott képlékeny deformációt eredményez. Ez az állapot, amelyet "alulról kifelé" ismernek, tönkreteheti a hüvelyt, és szivárgási útvonalat hozhat létre. Ez az oka annak, hogy sok érvégszerelvény meghibásodást a nem megfelelő nyomaték okoz.

Melyek a különböző típusú érvéghüvely-szerelvények és hol használják őket?

AFerrule idomnem egyetlen, monolitikus termék. Több különböző konfigurációban kapható, amelyek mindegyike meghatározott alkalmazásokhoz, nyomástartományokhoz és környezeti feltételekhez van optimalizálva. A különbségek megértése elengedhetetlen az adott munkához megfelelő érvéghüvely kiválasztásához. A három leggyakoribb típus a Single Ferrule, a Double Ferrule és a W-Type Ferrule.

Egy hüvelyes szerelvények.Ahogy a név is sugallja, a Single Ferrule csak egy érvéghüvely elemet használ a tömítő és a megfogási funkciók ellátására. Ez a hüvely tipikusan éles elülső éllel készül, amely beleharap a csőbe, miközben a külső felülete a szerelvénytesthez illeszkedik. Az egy érvéghüvelyes szerelvények egyszerűek, kevesebb alkatrészből állnak, és gyakran olcsóbbak, mint a dupla érvéghüvelyes kialakítások. Általában alacsony és közepes nyomású alkalmazásokban használják, például pneumatikus rendszerekben, műszerekben és általános ipari vízvezetékekben. Az egyszerűségnek azonban ára van: az egyetlen érvéghüvelynek két funkciót kell egyszerre ellátnia, így kevésbé tűri a beépítési hibákat, és érzékenyebb a cső felületi minőségére.

Dupla érvéghüvely szerelvények.A Double Ferrule Fitting egy kifinomultabb kialakítás, amely a tömítési és megfogási funkciókat két független komponensre választja szét. Az elülső érvéghüvely úgy van kialakítva, hogy tömítsen a szerelvénytesthez, míg a hátsó érvéghüvely a csövet fogja meg. Ez a munkamegosztás lehetővé teszi az egyes érvéghüvelyek optimalizálását az adott funkciójukhoz. Az elülső érvéghüvely puhább anyagból készülhet a jobb tömítés érdekében, míg a hátsó érvéghüvely keményebb lehet a jobb fogás érdekében. A Double Ferrule Fittinget széles körben használják nagynyomású hidraulikus rendszerekben, például az építőipari berendezésekben, fröccsöntő gépekben és offshore olajfúrótornyokban. Kiváló rezgésállóságot biztosítanak, és kevésbé érzékenyek a beépítési nyomaték változásaira.

W-típusú érvéghüvely szerelvények.A W-típusú érvéghüvely speciális kialakítású, jellemzően kiváló minőségű rozsdamentes acélötvözetből készül, jellegzetes "W" keresztmetszetű profillal. Ez az egyedülálló forma lehetővé teszi, hogy az érvéghüvely felszívja a hőtágulást és összehúzódást anélkül, hogy elveszítené előfeszítését. A W-típusú érvéghüvely-szerelvényeket elsősorban magas hőmérsékletű alkalmazásokban használják, mint például gőzelvezetés, hőcserélők és kemencecsövek. Kriogén rendszerekben is megtalálhatók, ahol gyakoriak a szélsőséges hőmérséklet-ingadozások. A W-Type kialakítás egyenletesebb feszültségeloszlást biztosít, csökkentve a feszültségkorróziós repedések kockázatát igényes környezetben.

Az alábbi táblázat összehasonlító áttekintést nyújt a három fő érvégcsatlakozó típusról.

Milyen műszaki jellemzők határozzák meg a kiváló minőségű érvéghüvely-szerelvényt?

Az előadás aFerrule idomaz anyagválasztás, a geometriai pontosság és a felületkezelés kombinációja határozza meg. A rosszul gyártott érvéghüvely idő előtt meghibásodik, míg egy jó minőségű érvéghüvely több évtizedes megbízható szolgáltatást nyújthat. A kiváló minőségű Ferrule Fittinget meghatározó műszaki előírások megértése elengedhetetlen a mérnökök, a beszerzési szakemberek és a karbantartó csapatok számára, akiknek ki kell választaniuk a megfelelő alkatrészt az alkalmazásukhoz.

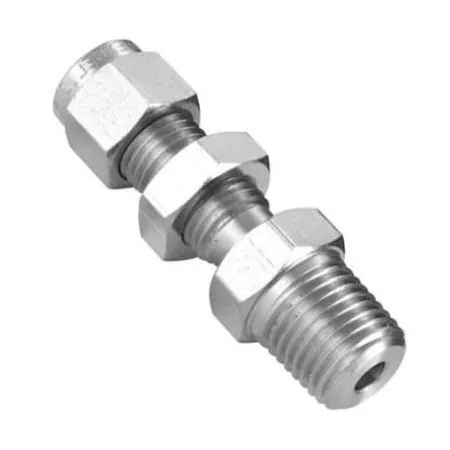

Üzemünkben a legmagasabb ipari szabványoknak megfelelő Ferrule Fittinget gyártunk. Ferrule Fitting termékeink különféle anyagokból, köztük 316L rozsdamentes acélból, sárgarézből és szénacélból állnak rendelkezésre, felületkezeléssel a passziválástól az elektromos nikkelezésig. Az alábbi táblázat részletesen leírja a Ferrule Fitting termékcsalád legfontosabb műszaki jellemzőit.

Az egyik legkritikusabb paraméter az érvéghüvely felületi keménysége. A hüvelynek keményebbnek kell lennie, mint a megfogott cső, de nem olyan kemény, hogy törékennyé váljon. Ferrule Fittingünk hőkezelt 58-62 HRC felületi keménység elérése érdekében, amely optimális egyensúlyt biztosít a harapás és a szívósság között. A tömítőfelületek felületi érdessége is kritikus. A túl durva felület nem tömít megfelelően, míg a túl sima felület nem biztos, hogy elegendő súrlódást biztosít ahhoz, hogy az érvéghüvely "elharapja" a csövet. Tömítőfelületeinken 0,4-0,8 µm felületi érdességet tartunk fenn, ami a tömítés optimális tartományának bizonyult.

Ezeken a szabványos specifikációkon túlmenően számos testreszabott lehetőséget kínálunk a Ferrule Fitting számára, beleértve a speciális anyagokat (pl. Inconel, Monel korrozív környezetekhez) és speciális bevonatokat (pl. PTFE bevonat a csökkentett súrlódás érdekében). Mérnöki csapatunk készséggel segít kiválasztani a megfelelő Ferrule Fitting specifikációkat az adott alkalmazáshoz.

Hogyan kell megfelelően beszerelni és elhárítani a hüvelyi szerelvényt?

Még a legjobb minőségű isFerrule idomsikertelen lesz, ha nincs megfelelően telepítve. A megfelelő telepítés olyan készség, amelyet minden karbantartó technikusnak és mérnöknek el kell sajátítania. A folyamat egyszerű, de minden egyes lépésnél oda kell figyelni a részletekre. Az alábbi táblázat felvázolja az érvéghüvely megfelelő felszerelésének öt alapvető lépését.

A gondos telepítés ellenére szivárgások és egyéb problémák léphetnek fel. Az érvéghüvely-szerelvény hibaelhárítása során hasznos egy szisztematikus folyamatot követni. Az alábbiakban egy egyszerűsített hibaelhárítási útmutató található.

• Az első telepítés során szivárgást észleltek:Ellenőrizze a cső négyszögletességét és a behelyezés mélységét. A rosszul vágott cső vagy a hiányos behelyezés a kezdeti szivárgás leggyakoribb oka. Szerelje be újra egy új érvégcsatlakozóval.
• Szivárgást észleltek bizonyos működési időszak után:Ellenőrizze az anya nyomatékát. A rezgés hatására az anya meghátrálhat. Az anya újbóli meghúzása megoldhatja a problémát. Ha a szivárgás továbbra is fennáll, ellenőrizze, hogy nem sérült-e a hüvely. Előfordulhat, hogy az első beszerelés során egy érvéghüvely túlzottan meg volt húzva, ami túlzott deformációt okozott.
• A cső forgatható vagy kihúzható:A hüvely nem fogta meg kellőképpen a csövet. Ennek oka általában az elégtelen meghúzás vagy a nem megfelelő keménységű cső használata. Ellenőrizze a nyomatékot, és győződjön meg arról, hogy a cső anyaga kompatibilis a Ferrule Fitting specifikációival.
• A hüvely láthatóan megrepedt vagy eltört:Ennek oka gyakran túlhúzás vagy anyaghiba. Cserélje ki az érvéghüvely-szerelvényt egy új egységgel, és ellenőrizze a nyomatékot, hogy nem haladja meg az ajánlott értéket.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Felhasználható-e újra egy érvéghüvely, miután meghúzták?

Válasz: Általában egy érvéghüvely-szerelvényt nem úgy terveztek, hogy újra felhasználják. Az érvéghüvely összenyomásakor maradandó képlékeny deformáción megy keresztül, és az általa a csőbe történő harapás egyszeri esemény. Az érvéghüvely újbóli használata új csövön vagy új helyen nem javasolt, mivel nem képezi ugyanazt a megbízható tömítést és fogást. Egyes esetekben, ha a szerelvényt csak enyhén húzták meg (és a hüvely még nem harapta meg a csövet), lehetséges az áthelyezés, de ez a szerelő kockázatára történik. Üzemünk azt javasolja, hogy a csőcsatlakozás szétszerelésekor cserélje ki a hüvelyt és az anyát, hogy garantálja a szivárgásmentes tömítést.

2. kérdés: Honnan tudhatom meg, hogy a hüvelyi vasalat elég szoros-e nyomatékkulcs nélkül?

Válasz: Bár a nyomatékkulcs az előnyben részesített eszköz a következetes és pontos meghúzáshoz, nem mindig áll rendelkezésre. Alternatív módszer a "fordulatszámlálás" módszer. Miután az anyát kézzel meghúzta, jelöljön ki egy referenciapontot, majd húzza meg további 1/4-1/2 fordulattal, a szerelvény méretétől és anyagától függően. 1/4"-os csőidomnál gyakran elegendő egy 1/4 fordulat kézi meghúzás után, 1/2"-es idomnál 1/2 fordulat is lehet. Ez a módszer azonban kevésbé pontos, és a telepítő érzésén alapul. Erősen javasoljuk nyomatékkulcs és a gyártó által megadott nyomatékértékek használatát, különösen nagynyomású vagy biztonsági szempontból kritikus alkalmazásoknál.

3. kérdés: Alkalmasak a Ferrule Fittings rozsdamentes acélcsövekhez?

Válasz: Igen, a Ferrule Fitting-et széles körben használják rozsdamentes acélcsövekkel. A cső anyagának azonban kompatibilisnek kell lennie a hüvely anyagával. A hüvelynek keményebbnek kell lennie, mint a cső, hogy létrehozza a szükséges harapást. Rozsdamentes acélcsövekhez a csőnél nagyobb keménységű rozsdamentes acélötvözetből készült érvéghüvely használatát javasoljuk. Üzemünkben kifejezetten rozsdamentes acél csövekkel való használatra tervezett Ferrule Fitting található, optimalizált hőkezeléssel a biztos fogás és a megbízható tömítés érdekében. Ha jelentős keménységi eltérés van, előfordulhat, hogy a hüvely nem fogja megfelelően a csövet, vagy a cső megsérülhet.

4. kérdés: Mekkora a legnagyobb nyomás, amelyet egy Ferrule Fitting képes kezelni?

Válasz: Egy érvéghüvely maximális üzemi nyomása több tényezőtől függ: a cső átmérőjétől, a érvéghüvely és az idomtest anyagától, valamint a tervezési típustól (egy érvéghüvely vs. kettős érvéghüvely). Az 1" átmérőjű csövekhez való dupla érvéghüvely-szerelvényeink 630 bar (9100 psi) üzemi nyomásra vannak méretezve. Nagyobb átmérőkhöz vagy nagyobb nyomásokhoz speciális kivitelek is elérhetők. Mindig nézze meg a gyártó nyomásbesorolási táblázatát az adott modellhez és mérethez. Fontos annak biztosítása, hogy az érvéghüvely-szerelvény névleges értéke meghaladja a maximális rendszernyomást és egy biztonsági ráhagyást.

5. kérdés: Miért szivárog az érvéghüvely szerelvényem még akkor is, ha megfelelően meghúztam?

Válasz: A megfelelően meghúzott érvéghüvely-szerelvény szivárgását számos olyan tényező okozhatja, amelyek nem feltétlenül nyilvánvalóak. A leggyakoribb okok a következők: karcos vagy sérült csőfelület a hüvely alatt (gyakran törmelék vagy kezelés következtében); nem tökéletesen kerek cső (főleg, ha fémfűrésszel vágták, nem pedig csővágóval); a cső nem megfelelő keménysége (a hüvely nem tud beleharapni egy túl kemény csőbe); vagy magában a szerelvénytestben sérült vagy szennyezett tömítőfelület. Ezen túlmenően, ha a szerelvényt szétszerelték és újra összeszerelték a hüvely cseréje nélkül, az eredeti deformáció nem ismétlődik meg, ami szivárgást okoz. Üzemünk azt javasolja, hogy gondosan vizsgálja meg a csövet, hogy nem sérült-e, és a szivárgások elkerülése érdekében a csatlakozások visszaszerelésekor mindig új érvéghüvely-szerelvényt használjon.

A Gyártóról

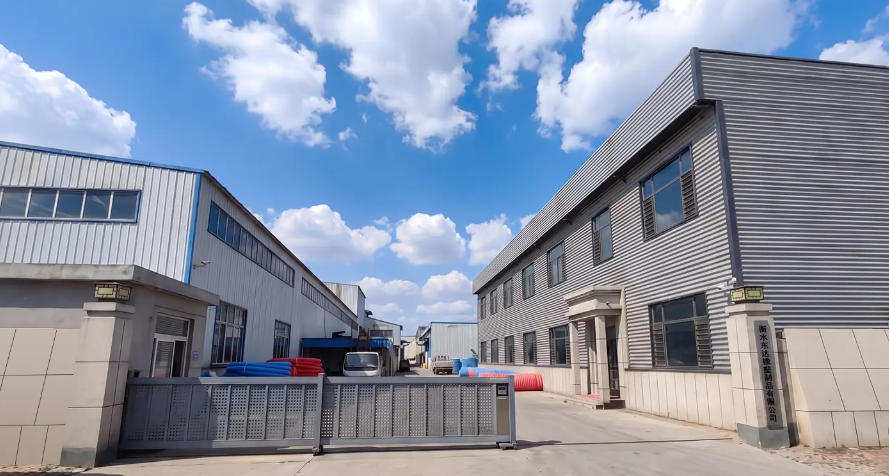

Hengshui Dongda Rubber & Plastic Products Co., Ltd.A Hebei tartományban, Jing megyében található – Kína híres gumi- és műanyagipari bázisának szívében, amelyet a Kínai Gumiipari Szövetség 2007-ben hagyott jóvá. A Peking-Fuzhou gyorsforgalmi úton és a nemzeti autópályákon keresztüli kényelmes szállítási lehetőségnek köszönhetően a vállalat a magas és alacsony nyomású tömlőszerelvények, szállítószalagok, fémhengerek, fémhengerek, hidraulikus szállítószalagok, hidraulikus tartályok, nylonkamrák professzionális gyártójává nőtte ki magát. különféle gumi és műanyag termékek.

Ferrule idom termékeinket nagy nyomásállóságra, kis hajlítási sugárra, erős kifáradásgátló teljesítményre és meghosszabbított élettartamra tervezték. Széles körben alkalmazzák a mérnöki gépek, a kőolaj, a szénbányászat, az elektromos energia, a kohászat, a vegyipar, a hajógyártás és a szállítási ágazatokban, és mind hazai, mind nemzetközi szinten magas elismerést kapnak az ügyfelektől.

Őszintén üdvözöljük az értékes visszajelzéseket és támogatást barátainktól és ügyfeleinktől világszerte. A hazai és külföldi felhasználók érdeklődjenek és megvitassák az együttműködést. Elkötelezettek vagyunk amellett, hogy kielégítő szolgáltatást és megbízható megoldásokat kínáljunk minden csatlakozási igényére.

Következtetés

Lehet, hogy a Ferrule Fitting kicsi alkatrész, de szerepe a folyadékellátó rendszerek integritásában és megbízhatóságában óriási. A tömítés és a markolat kialakításához szükséges deformációtól kezdve a teljesítményét meghatározó anyag- és hőkezelésig a Ferrule Fitting a mérnöki mestermű, amely gyakran észrevétlen marad, amíg meghibásodik. Annak megértése, hogyan működik, milyen típusok állnak rendelkezésre, és hogyan kell helyesen telepíteni, elengedhetetlen mindenki számára, aki csőcsatlakozó rendszerekkel dolgozik.

A JIDONGDA-nál elköteleztük magunkat amellett, hogy kiváló minőségű érvéghüvely-szerelvényeket biztosítsunk, amelyek megfelelnek a modern ipar szigorú követelményeinek. Termékeinket a legmagasabb szabványok szerint tervezték és gyártják, biztosítva a megbízható teljesítményt a legnehezebb körülmények között is. Ha megbízható Ferrule Fitting megoldást keres alkalmazásához, kérjük, vegye fel velünk a kapcsolatot. Tapasztalt szakemberekből álló csapatunk készen áll, hogy segítsen Önnek termékválasztásban, műszaki támogatásban és személyre szabott megoldásokban. Lépjen kapcsolatba a Hengshui Dongda Rubber & Plastic Products Co., Ltd.-vel még makonzultációra vagy árajánlatkérésre. Segítünk egy megbízható kapcsolat kialakításában.
