Kínai gyorscsatlakozó szállító

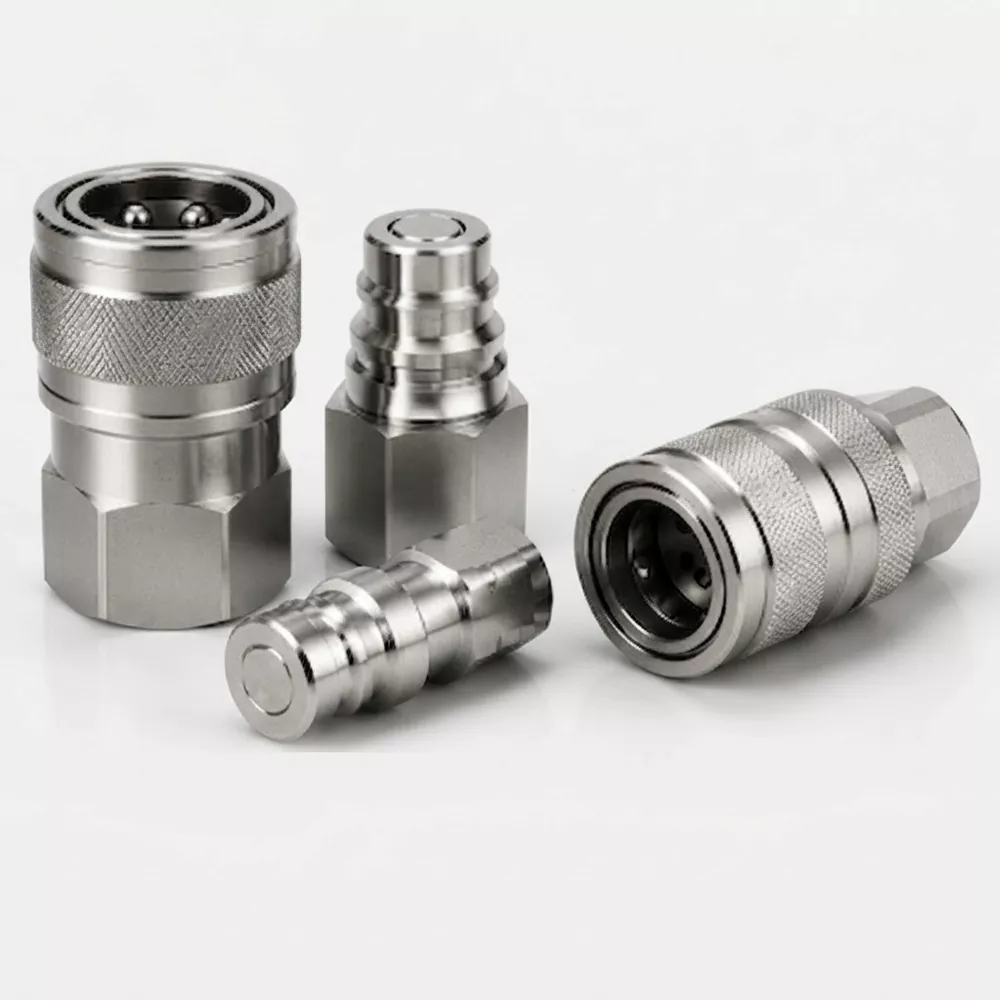

Folyékony energiaellátó rendszerekben aGyors csatolásegy mechanikus eszköz, amely lehetővé teszi a folyadékvezetékek gyors és biztonságos csatlakoztatását és leválasztását szerszámok vagy bonyolult eljárások nélkül. Ezek az alkatrészek kritikusak a hidraulikus, pneumatikus és hűtési alkalmazásokban, ahol a hatékonyság, a biztonság és a minimális folyadékveszteség a legfontosabb. A JIDONGDA-nál évtizedeket töltöttünk a gyorscsatlakozók tervezésének és gyártásának finomításával, hogy megfeleljenek a globális iparágak igényes követelményeinek. Portfóliónk konfigurációk, anyagok és nyomásbesorolások széles skáláját öleli fel, lehetővé téve a zökkenőmentes integrációt a mezőgazdasági gépekbe, építőipari berendezésekbe, ipari automatizálási sorokba és autóipari szervizeszközökbe.

Általános alkalmazások és ipari felhasználás

• Mezőgazdaság:A traktor hidraulikus távirányítóin található gyorscsatlakozók lehetővé teszik a gyors munkaeszközcserét. A JIDONGDA ISO 5675 Pioneer típusú tengelykapcsolóit széles körben használják rakodógépeken és bálázókon, porvédő sapkákkal és nagy áramlású tömlőkkel felszerelve, hogy csökkentsék a hőfelhalmozódást.
• Építőipar és földmunka:A kotrógépek, a csúszókormányzás és a kerekes rakodógépek lapos felületű gyorscsatlakozóira támaszkodnak az olyan erőgépekhez, mint a kalapácsok és a markolók. A JIDONGDA JD-FF sorozat ellenáll a nagy impulzusnyomásoknak, és ellenáll a reteszelő golyókon történő sózásnak.
• Ipari gépek:A prések, fröccsöntő gépek és hidraulikus tápegységek gyorscsatlakozókat használnak a mérőcsatlakozásokhoz, a hengernyílásokhoz és a moduláris szerszámokhoz. A kompakt JD-A-CS sorozatot előnyben részesítik a push-to-connect hüvelyes kialakítása miatt.
• Autószerviz:A műhelyekben lévő levegős szerszámok könnyű sárgaréz gyorscsatlakozókat használnak. A JIDONGDA JD-PN sorozata egykezes működtetést és nagy légáramlást kínál ütvecsavarozókhoz és szórópisztolyokhoz.
• Vasúti és tengeri:Az FKM tömítésekkel ellátott rozsdamentes acél tengelykapcsolókat a fékrendszerekben és a sraffozási hidraulikában alkalmazzák. Ezek a tengelykapcsolók típusjóváhagyási vizsgálaton esnek át a DNV vagy az ABS szabványok szerint.

Minőségellenőrzési és tesztelési eljárások a JIDONGDA-nál

A JIDONGDA által gyártott minden gyorscsatlakozó tétel átfogó minőségbiztosításon esik át. A nyersanyagokat spektrométerrel vizsgálják a kémiai összetétel ellenőrzésére. A megmunkálás után a kritikus méreteket CMM-mel (koordináta mérőgépekkel) és optikai komparátorokkal mérjük. A funkcionális tesztelés a következő lépéseket tartalmazza:

• Nyomáspróba a névleges üzemi nyomás 1,5-szeresével 3 percig, külső szivárgás nélkül.
• Felszakítási nyomás mintavételi vizsgálat, ahol a tengelykapcsolóknak törés nélkül meg kell haladniuk a névleges üzemi nyomás négyszeresét.
• Vákuumos szivárgásvizsgálat pneumatikus tengelykapcsolókhoz, ahol a nyomásesésnek 30 másodperc alatt 0,01 bar-nál kisebbnek kell lennie.
• Csatlakozási erő és lehúzási erő mérése, amely biztosítja a következetes felhasználói erőfeszítést és az ISO határértékek betartását.
• Sópermetezési teszt (ASTM B117) bevonatos alkatrészekhez, 720 óránál ≥ 720 órán át vörös rozsdásodásig.

A JIDONGDA házon belüli tesztlaboratóriumot tart fenn, amely több állomásból álló tartós fúrótornyokkal van felszerelve, amelyek hónapokig folyamatosan ciklusba kapcsolják a tengelykapcsolókat. Ezek az adatok javítják a felületkezelést és a hőkezelést, és olyan termékeket eredményeznek, amelyeket a vezető OEM-ek világszerte elfogadtak.

GYIK

Mi a különbség az ISO 7241-1 A és az ISO 7241-1 B gyorscsatlakozók között?

Az elsődleges különbség a szelepmechanizmusban és a méretekben rejlik. Az ISO 7241-1 A (más néven „poppet” típus) mindkét felében szelepes szelepet használ, és általános a mezőgazdasági és általános hidraulikus alkalmazásokban. Az ISO 7241-1 B (gyakran „golyós” típusként emlegetett) golyósszelepes kialakítású, és felcserélhető Parker 60-as sorozatú és hasonló ipari csatlakozókkal. Bár mindkét szabványban sok méretben ugyanaz a külső átmérőjű menet, a belső tömítési geometria nem cserélhető fel. Az A fél és a B fél összekapcsolásának megkísérlése nem megfelelő áramlást és potenciális szivárgást eredményez. A JIDONGDA mindkét családot különálló karosszériajelölésekkel gyártja, hogy elkerülje a helyszíni összetévesztést.

Használhatók a JIDONGDA gyorscsatlakozók vízzel vagy agresszív vegyszerekkel?

Igen, de az anyag- és tömítésválasztásnak megfelelőnek kell lennie. Vízbázisú folyadékok esetén a szénacél tengelykapcsolók használata korrózió kockázatával jár, még horganyzás esetén is. A JIDONGDA rozsdamentes acél (SS316) testeket ajánl EPDM tömítésekkel kombinálva ionmentesített vízhez vagy hűtőkörökhöz. Agresszív vegyszerek, például bizonyos foszfát-észterek vagy fékfolyadékok esetén az FKM tömítések javasoltak, és a nedves fémfelület elektromos nikkelezést igényelhet. Mérnöki csapatunk áttekintheti az adott folyadékkompatibilitási táblázatot, és javaslatot tehet az optimális konfigurációra. Kínálunk PTFE védőgyűrűs csatlakozókat is a rendkívüli vegyszerállóság érdekében.

Hogyan előzhetem meg a nyomás beszorulását leválasztáskor?

A beszorult nyomás megnehezítheti vagy veszélyessé teheti az újracsatlakozást. A JIDONGDA ezt kétféleképpen kezeli. Először is, szabványos lapos csatlakozóink (JD-FF sorozat) nyomás alatti csatlakozású kialakítással rendelkeznek, amely lehetővé teszi, hogy az apa csúcsát akkor is benyomják, ha a női test nyomás alatt áll, egy bizonyos határig (jellemzően 40 bar a férfi oldalon). Másodszor, speciális csavaros csatlakozókat kínálunk a nagynyomású kioldáshoz. Alternatív megoldásként nyomáscsökkentő szerszám vagy beépített légtelenítő szeleppel ellátott tengelykapcsoló használható. Mindig kövesse a biztonságos hidraulikus eljárásokat, és viseljen védőfelszerelést, amikor túlnyomásos vezetékekkel dolgozik.

Milyen karbantartás szükséges a gyorscsatlakozókhoz a hosszú élettartam érdekében?

A rendszeres karbantartás minimális, de elengedhetetlen. Minden 500 üzemóra után ellenőrizze a tengelykapcsoló külső sérülését, korrózióját vagy kopását a reteszelő golyókon és hornyokon. Csatlakoztatás előtt tisztítsa meg az illeszkedő felületeket és a porvédő sapkákat, hogy elkerülje a szennyeződés bejutását. Időnként kenje meg az O-gyűrűket kompatibilis zsírral, ha a tengelykapcsoló hosszabb ideig szétkapcsolt állapotban marad. Piszkos környezetben használaton kívül mindkét felére védőkupakot kell helyezni. A JIDONGDA cseretömítéskészleteket és porvédő sapkákat szállít, és javasoljuk, hogy a tömítéseket körülbelül 100 000 ciklus után cseréljék ki, vagy ha szivárgást észlelnek normál nyomáson.

A JIDONGDA kínál nem szabványos menetes konfigurációkat vagy egyedi gyorscsatlakozókat?

Teljesen. Míg a szabványos szálak (BSPP, NPT, SAE, metrikus) széles választékát kínáljuk, az egyedi menetek és testméretek mindennapi tevékenységünk részét képezik. Megmunkálhatunk speciális meneteket, mint például a JIC 37°-os perem, vagy a homloktömítésű O-gyűrűs fej, és módosíthatjuk a teljes hosszt vagy a hatszögletű konfigurációt. A nagy OEM-ügyfelek számára a JIDONGDA speciális áramlási jellemzőkkel, integrált visszacsapó szelepekkel vagy színkódolt hüvelyekkel rendelkező, dedikált tengelykapcsoló-szerelvényt tervezhet. Minimális rendelési mennyiség vonatkozik, és mérnöki csapatunk a prototípustól a teljes gyártásig együtt dolgozik Önnel, 3D-s modellek és FEA-elemzés segítségével validálja a tervezést a megmunkálás előtt.

Hogyan találhatom meg a megfelelő csere gyorscsatlakozót a berendezésemhez?

Az azonosítás több paraméter ellenőrzését foglalja magában. Először mérje meg a menetméretet és a menetemelkedést egy menetmérővel. Másodszor, határozza meg a párzó orr profilját – hasonlítsa össze az ISO szabvány szerinti sziluettekkel az A, B, lapos arcú vagy Pioneer típusoknál. Harmadszor, vegye figyelembe a rögzítési módot: gömbzár, tűs zár vagy menetes gallér. Végül vegye figyelembe az alkalmazási nyomást és a folyadékot. Ha meg tudja adni az eredeti cikkszámot vagy fényképet méretekkel, a JIDONGDA műszaki támogatási csapata kereszthivatkozhat a sorozatunkra. Átfogó adatcsere-adatbázist vezetünk a népszerű márkákra, lehetővé téve a gyors és pontos cserét.
