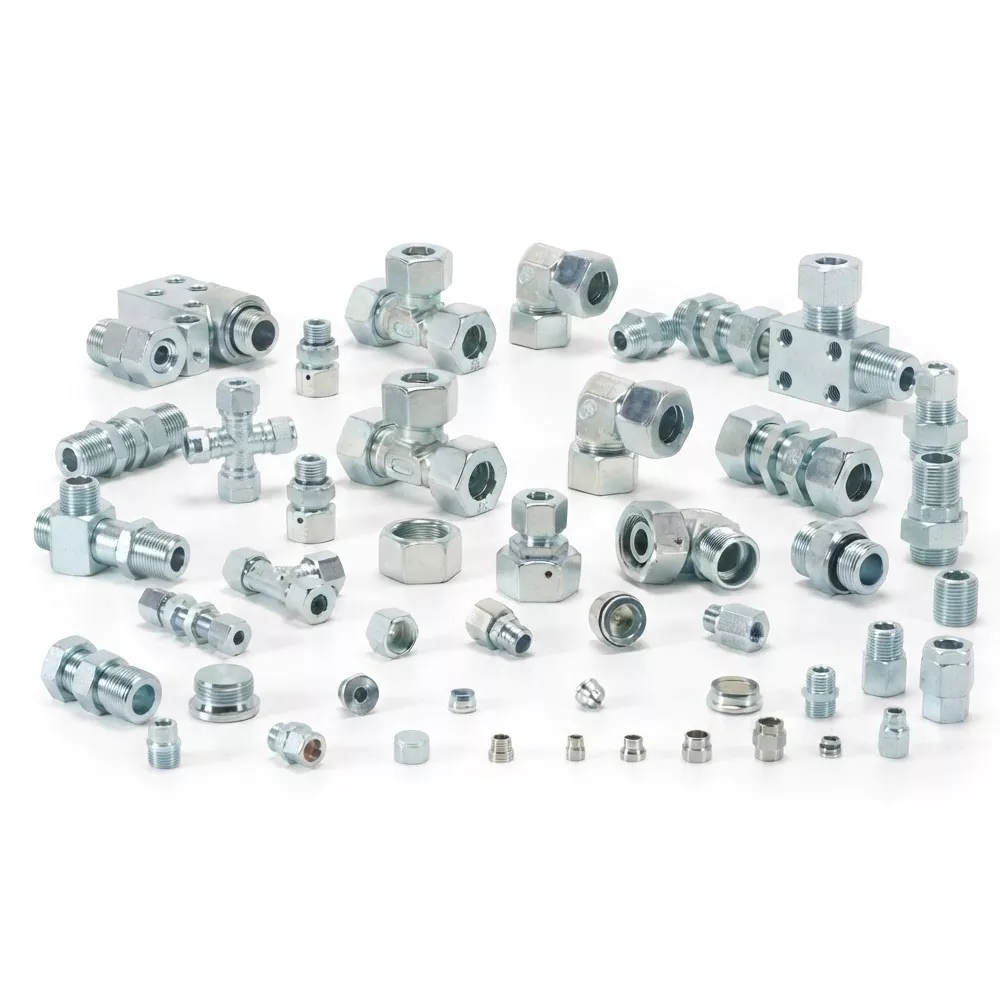

Bárki, aki csőrendszerekkel dolgozott – a kisméretű lakossági vízvezeték-szereléstől a szerteágazó ipari komplexumokig –, az tudja, hogy a csatlakozások a leggyengébb láncszemek minden hálózatban. Egyetlen meghibásodás szivárgáshoz, leálláshoz és biztonsági kockázatokhoz vezethet. Itt jön be a menetes idom. Azáltal, hogy robusztus, leszerelhető kötéseket tesz lehetővé forró munka nélkül, a menetes szerelvények nélkülözhetetlenekké váltak az olaj- és gáziparban, a vegyiparban, a vízkezelésben és a HVAC-iparban. Valódi értékük azonban a paramétereik pontos tervezésében rejlik. A tájékozott kiválasztási folyamat megköveteli a méretek, a nyomásértékek, az anyagtudomány és a menetszabványok alapos megértését. Az alábbiakban lebontjuk az összes kritikus specifikációt, megosztjuk a szakértői telepítési ismereteket, és megválaszoljuk a helyszíni mérnökök legsürgetőbb kérdéseit.

Gyakran Ismételt Kérdések

Mi az a menetes idom és hogyan működik?

Ez egy kovácsolt vagy megmunkált csőcsatlakozó, amely spirális hornyokat használ a belső és/vagy külső felületén, hogy illeszkedjen egy cső vagy más idom megfelelő menetéhez. A vasalat meghúzásakor a kúpos külső menet beékelődik a belső menetbe, így mechanikus érintkezést és tömítőanyag segítségével nyomásálló tömítést hoz létre. Az ékhatás radiális és nyomóerőket hoz létre, amelyek egymáshoz rögzítik az alkatrészeket. Ez a kialakítás lehetővé teszi az egyszerű össze- és szétszerelést, így ideális karbantartást vagy módosítást igénylő rendszerekhez. A hegesztett kötésekkel ellentétben a menetes csatlakozások nem igényelnek hőt vagy speciális kezelői tanúsítványt, ami leegyszerűsíti a helyszíni telepítést. Általában azonban 4 hüvelyk alatti csőátmérőkre korlátozódnak, mivel a nagyobb méretekhez szükséges nyomaték nem praktikus, és a menetek összekapcsolása kevésbé megbízható nagy vibráció esetén.

Melyek a leggyakrabban használt anyagok a menetes szerelvényekhez?

A menetes szerelvény anyagának kiválasztása az üzemi folyadéktól, a hőmérséklettől és a nyomástól függ. Az ASTM A105 szerinti szénacél az igásló a korróziómentes alkalmazásokhoz 800°F-ig. Korrozív környezetben az ausztenites rozsdamentes acélok, mint például a 304 és 316 szabványosak; A 316 liter előnyös kloridok jelenlétében a lyukképződés elkerülése érdekében. Az ASTM A350 LF2 alacsony hőmérsékletű szénacélt akkor írják elő, ha a rendszerek -50 °F-ig terjedő kriogén hőmérsékleten működnek, mivel megőrzi az ütésállóságot. Az olyan ötvözött acélokat, mint az ASTM A182 F11 és F22, amelyek krómot és molibdént tartalmaznak, a finomítók magas hőmérsékletű, nagynyomású gőzvezetékeihez választják, ahol a kúszásállóság számít. A sárgaréz és réz-nikkel ötvözetek biocid tulajdonságaik és korrózióállóságuk miatt tengeri és ivóvízrendszerekben szolgálnak. A duplex rozsdamentes acélok ellenállnak az agresszív savanyú gázos környezetnek, ahol a kloridos feszültségkorróziós repedés és a hidrogén ridegedés egyaránt kockázatot jelent.

Hogyan válasszam ki a megfelelő nyomásosztályt a menetes szerelvényemhez?

A megfelelő nyomásosztály kiválasztásához először meg kell határozni a csőrendszer tervezési nyomását és tervezési hőmérsékletét. Mindegyik osztály – 2000, 3000, 6000 – egy referenciahőmérsékleten, jellemzően szobahőmérsékleten, egy maximális megengedett üzemi nyomásnak felel meg. A hőmérséklet emelkedésével az anyag szilárdsága csökken, és a nyomásértéket csökkenteni kell az ASME B16.11 kódtáblázatai szerint. Például egy 3000-es osztályú szénacél menetes szerelvény 3000 psi-re van méretezve 100 °F-on, de 400 °F-on csak 2570 psi-t képes kezelni. Mindig használjon kereszthivatkozást az adott anyagminőség hőmérséklet-csökkentési tényezőjére. Ezenkívül vegye figyelembe a csövek ütemezését: a 2000-es osztályú szerelvényeket Sch 80 csővel, a 3000-es osztályt az Sch 160-as csővel és a 6000-es osztályú az XXS csővel használják. Az illesztési osztály és a csőütemezés nem megfelelősége gyenge láncszemet eredményezhet a menetgyökénél. Ha kétségei vannak, forduljon a gyártóhoz – a JIDONGDA alkalmazásmérnökei minden anyagváltozathoz nyomás-hőmérséklet-besorolási táblázatokat biztosítanak.

Milyen menetszabványok érvényesek?

A legelterjedtebb menetszabványok az ASME B1.20.1 által szabályozott National Pipe Taper (NPT) és az ISO 7/1 szerinti British Standard Pipe Taper (BSPT). Az NPT menetek oldalszöge 60°, kúpossága pedig 0,75 hüvelyk/láb (1 a 16-hoz). Ezek az alapértelmezett szabványok az Egyesült Államokban, Kanadában és a világ számos olaj- és gázipari régiójában. Az 55°-os oldalszögű BSPT-t széles körben használják Európában, a Közel-Keleten és a Nemzetközösség országaiban. Egy ritkábban elterjedt, de fontos változat az NPTF (Dryseal), amely a gerinc és a gyökér interferenciáját használja a tömítőanyag nélküli szivárgásmentes tömítéshez, ideális hidraulikus rendszerekhez. A párhuzamos menetek, mint például a BSPP (ISO 228/1), nem öntömítőek, és ragasztott alátétet vagy O-gyűrűt igényelnek a tömítéshez; gyakran olyan szerelvényeken találhatók, amelyek egymással szemben állnak össze. A nem illeszkedő menettípusok epedést, hiányos kapcsolódást és szivárgást okoznak. Beszerelés előtt mindig ellenőrizze a menetformát menetemelkedés-mérővel. A JIDONGDA jelölések mindegyik vasalattesten tartalmazzák a menetjelölést az egyszerű azonosítás érdekében.

Hogyan kell megfelelően felszerelni és lezárni?

A megfelelő szerelés a menet alapos ellenőrzésével kezdődik. Távolítson el minden védősapkát, és szemrevételezéssel ellenőrizze, nincs-e sorja vagy deformáció. Tisztítsa meg a külső és belső meneteket zsíroldóval, ha olaj van jelen. Vigyen fel a szolgáltatásnak megfelelő menettömítőt: PTFE szalagot (2-3 rétegben tekercselve a menet irányában) vízhez és alacsony nyomású gőzhöz, vagy PTFE alapú pasztát nagyobb nyomásokhoz és gázokhoz. Kerülje a szalag túlzott felhordását, mivel a felesleg szétrepedhet, és bekerülhet a folyamatfolyamba. Fűzze meg kézzel több fordulattal a szerelvényt, hogy biztosítsa az igazítást, majd csavarkulccsal húzza meg. A csavarkulcs kézi szorítás utáni fordulatainak száma változó; 1/2″–2″ NPT esetén 2–3 teljes fordulat a jellemző. Használjon tartalék kulcsot, hogy megakadályozza a nyomaték átvitelét a csőbe. Összeszerelés után hidrosztatikusan tesztelje a rendszert. Ha szivárgást észlel, soha ne húzza meg nyomás alatt a szerelvényt – engedje le a nyomást, szerelje szét, tisztítsa meg és hordja fel újra a tömítőanyagot. Rozsdamentes acél idomokhoz használjon nikkel alapú beragadásgátló keveréket a meneteken, hogy megakadályozza a pattanást. Az alábbi lépések követésével kiküszöbölhető a legtöbb hézaghiba kiváltó oka: keresztmenet, nem megfelelő meghúzás és helytelen tömítőanyag-választás.

Kódexnek való megfelelés és minőségbiztosítás

A menetes szerelvényeknek meg kell felelniük a nemzetközi szabványok mátrixának. Az ASME B16.11 lefedi a kovácsolt acél szerelvényeket 1/4"-től 4"-ig, megadva a méreteket, a tűréseket és a jelölést. Az ANSI/ASME B1.20.1 meghatározza az NPT-menet méreteit és a mércét. Anyagok esetében az ASTM-specifikációk határozzák meg a kémiai és mechanikai tulajdonságokat. Az Európai Unióban a PED 2014/68/EU a CE-jelölést igénylő nyomástartó berendezésekre vonatkozik.

A kódmegfelelés iránti elkötelezettség azt jelenti, hogy aJIDONGDAA menetes idom nem csak egy árualkatrész – ez egy tanúsítvánnyal rendelkező nyomástartó alkatrész, amely teljes nyomon követhető a malomtól a beépítési helyig.
