Rozsdamentes acél fonott tömlő

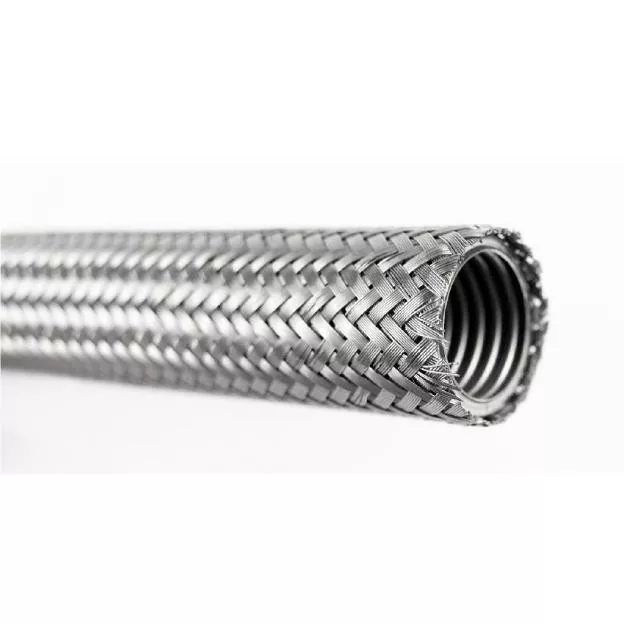

A JIDONGDA rozsdamentes acélból fonott tömlő egy nagy teljesítményű rugalmas csőszerelvény, amely hullámos rozsdamentes acél magból és külső erősítő fonatból áll. A belső hullámos szerkezet rugalmasságot biztosít, lehetővé téve az elmozdulást és a különböző szögekben történő hajlítást, míg a külső fonat korlátozza a sugárirányú tágulást, és jelentősen növeli a nyomás- és feszültségállóságot, ideális egyensúlyt teremtve a rugalmasság és a szerkezeti integritás között. Az ipari csővezetékek kritikus biztonsági elemeként ez a termék megakadályozza a merev csővezetékekre jellemző problémákat (például repedéseket, szivárgást és kifáradási hibákat), ezáltal biztosítja a rendszer hosszú távú, stabil működését nehéz körülmények között is.

Főbb tervezési jellemzők

1. Hullámos fémtömlő

A tömlőt precíziós alakítással gyártják 304 vagy 316L minőségű rozsdamentes acélból, és egyenletes hullámos szerkezettel rendelkezik, kiváló rugalmas alakváltozási jellemzőkkel. Alkalmas összetett csővezetékek szűk helyeken történő elvezetésére, és sokféle működési közeggel kompatibilis.

2. Kétrétegű fémfonat

A tömlőtestet sűrű rozsdamentes acél zsinór védi (nagy sűrűségű többrétegű zsinórozási lehetőségek állnak rendelkezésre). Ez a kialakítás egyenletesen osztja el a nyomást és a húzóterhelést, így nagy ütés- és szakadásállóságot biztosít.

3. Fejezze be a kapcsolatokat

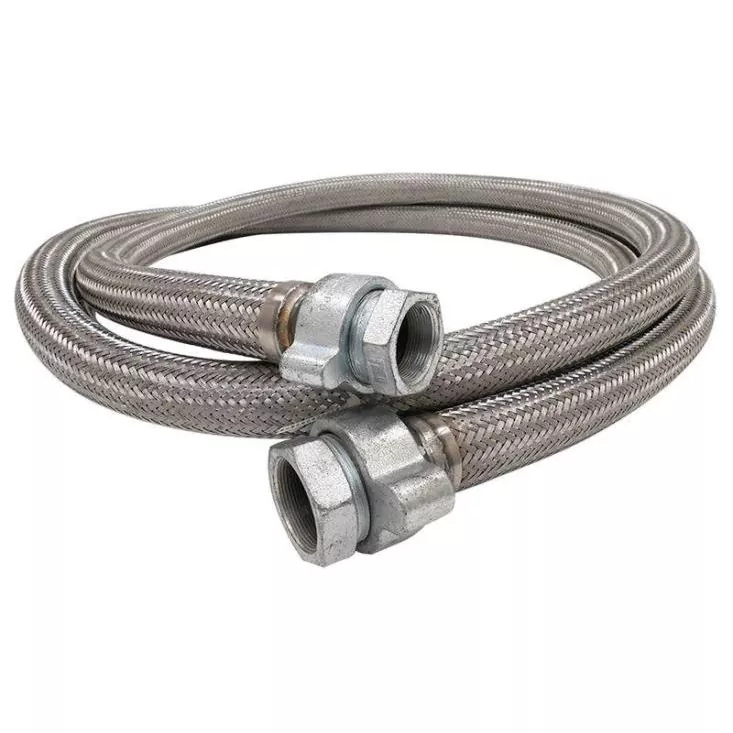

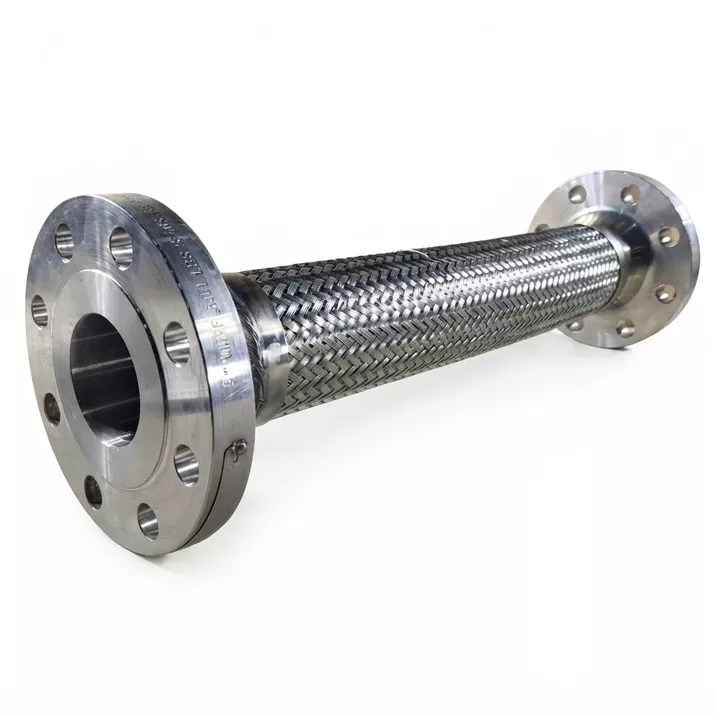

A szabványos csatlakozási lehetőségek közé tartozik a hegesztés, a karimák és a menetes szerelvények, amelyek biztosítják az általános ipari csőrendszerekkel való kompatibilitást, az egyszerű telepítést és a sokoldalú alkalmazást.

4. Védőbevonat

Léteznek olyan korróziógátló bevonatok, amelyek a zord üzemi körülményekhez (pl. tengeri környezet, erősen agresszív környezet, sópermetnek való kitettség) alkalmasak, ezáltal meghosszabbítják a termék élettartamát.

Fő alkalmazási területek

Különféle iparágakban használható; kulcsfontosságú alkalmazások a következők: nagynyomású, magas hőmérsékletű folyadékszállító csövek; kazánok és hőcserélő berendezések; csővezetékek korrozív közegekhez vegyi feldolgozó üzemekben; rezgésszigetelő és elmozdulás kompenzációs rendszerek a hajógyártásban; keringtető rendszerek magas hőmérsékletű kohászati ​​berendezésekhez; valamint hőtágulási és összehúzódási kompenzáció a HVAC rendszerekben.

Főbb termékjellemzők

1. Fonott erősítő szerkezet, amely kiváló nyomás- és szakítószilárdságot biztosít, hatékonyan megakadályozza a csővezeték kidudorodását vagy szakadását.

2. Rendkívüli rugalmasság, amely lehetővé teszi az összetett csőrendszerekben történő alkalmazást, és lehetővé teszi a többsíkú elmozdulásokat és hajlításokat.

3. Ellenállás szélsőséges hőmérsékletekkel (magas és alacsony) és magas nyomással szemben; stabil teljesítményt tart fenn kemény üzemi körülmények között is.

4. Rezgés- és fáradtságállóság, jelentősen csökkenti a csővezeték meghibásodásának valószínűségét és meghosszabbítja a rendszer élettartamát.

5. Magas környezeti alkalmazkodóképesség; ipari és tengeri környezetben, valamint erősen korrozív körülmények között használható.

6. Megbízható tömítési kialakítás, hatékonyan minimalizálja a közegszivárgás kockázatát és növeli a csővezetékek biztonságát.

Testreszabási lehetőségek

Adott működési feltételekhez való alkalmazkodás: 316L-es rozsdamentes acél használata; nagy sűrűségű két- vagy többrétegű fonás; antisztatikus vagy vezető konfigurációk; külső hőszigetelő köpeny; különböző típusú csatlakozások; tengeri minőségű korróziógátló bevonat; ultramagas hőmérsékletű változatok (600°C felett); és vákuumszolgáltatáshoz megerősített kialakítások.

Főbb termékelőnyök

1. Kompozit kialakítás, amely egyesíti a hullámkarton rugalmasságát a fonott vasalás erejével, egyensúlyt biztosítva a rugalmasság és a szerkezeti megbízhatóság között.

2. Magas ellenállás a nyomással és a fáradási terhelésekkel szemben, hosszú távú, folyamatos és stabil működést biztosítva.

3. Alkalmasság a szélsőséges hőmérsékletek széles tartományára és kiváló kompatibilitás a különböző működési környezetekkel.

4. Ipari minőségű minőség és minimális karbantartási igény, ami alacsony üzemeltetési költségeket eredményez.

5. Megfelelés az elismert ipari szabványoknak, így a termék alkalmas a legtöbb mérnöki projekthez világszerte.

Példák gyakorlati alkalmazásra mérnöki projektekben

1. példa: Magas hőmérsékletű csővezeték utólagos felszerelése egy tengerparti olajfinomítóban

Egy tengerparti olajfinomító gyakori szivárgásokkal és repedésekkel szembesült magas hőmérsékletű olaj- és gázvezetékeiben, amelyeket a hőtágulás/összehúzódás és a kéntartalmú közegek korróziója okozott. A projektben 316 literes rozsdamentes acélból készült JIDONGDA kétrétegű fémtömlőket használtak, amelyek szoros fonattal és tengeri minőségű korróziógátló bevonattal rendelkeznek. 24 hónapos üzemelés alatt a berendezés megbízhatóan, szivárgás nélkül kompenzálta a ±50 mm-es tengelyirányú elmozdulásokat, miközben a karbantartási gyakoriság 80%-kal csökkent.

2. példa: Rezgéscsillapítás tengeri platform hűtőcsőrendszerben

Egy délkelet-ázsiai tengeri platformon lévő tengervízhűtő csővezeték nagy ellenállást igényelt a berendezés vibrációjával, árapály-elmozdulásával és a tengervíz korróziójával szemben. A projektben egyedi gyártású JIDONGDA vákuumerősítésű, rozsdamentes acél fonott tömlőt használtak sópermet-álló védőbevonattal. Három év folyamatos működés után az egység nem mutat rozsdásodás vagy deformáció jeleit, teljes mértékben megfelel a rezgéscsillapítás és a rugalmas csővezeték-elmozdulás kompenzáció követelményeinek.

Gyakran Ismételt Kérdések

1. kérdés: Mi a JIDONGDA rozsdamentes acélból fonott tömlő működési hőmérsékleti tartománya?

1. válasz: A szabványos 304-es rozsdamentes acél modell -200°C és 450°C közötti hőmérsékleten működik; Az ultramagas hőmérsékletű változatok 600°C-ot meghaladó körülményeknek is ellenállnak, míg a vákuumerősítésű modellek alacsony hőmérsékletű közegek szállítására alkalmasak. A gyár elhagyása előtt minden terméken átesik a magas hőmérsékleten és nagynyomású ciklusos teszteken.

2. kérdés: Hogyan válasszak 304 és 316L rozsdamentes acélt?

2. válasz: A 304-es rozsdamentes acél optimális egyensúlyt kínál a költségek és a teljesítmény között, és alkalmas szabványos, nem agresszív közegekhez, például édesvízhez, gőzhöz és levegőhöz. A 316L-es rozsdamentes acél kiváló korrózió- és oxidációs ellenállást biztosít, ezért a legelőnyösebb választás olyan agresszív környezetben, ahol vegyi savak vagy lúgok, vagy tengeri sópermetnek vannak kitéve.

3. kérdés: Lehet-e rendelni nem szabványos méretű és csatlakozási típusú termékeket?

3. válasz: Igen. A JIDONGDA testreszabott megoldásokat kínál az adott működési feltételekhez – beleértve a tömlő hosszát és átmérőjét, a fonatrétegek számát és a csatlakozás típusát (karimás, menetes, hegesztett stb.) –, amelyek biztosítják a vevői igények pontos betartását.
