Hogyan javíthatja a dupla gömb gumi tágulási kötés a csővezeték rugalmasságát és a rezgésszabályozást

JIDONGDAellátja aDupla gömb gumi tágulási csuklóipari csővezetékrendszerekhez, amelyek megbízható rezgésszigetelést, mozgáskompenzációt és csatlakozási rugalmasságot igényelnek. A kétgömbös gumitesttel, megerősített szövetrétegekkel és rozsdamentes acélháló elleni védelemmel készült rugalmas alkatrész alkalmas szivattyúk, kompresszorok, vízrendszerek, levegő, olaj, enyhe vegyszerek és egyéb ipari folyadékok igényes csővezetékeihez.

A kettős gömb tágulási hézagot úgy tervezték, hogy elnyelje a csővezeték mozgását, miközben segít csökkenteni a csatlakoztatott berendezésekből a csőrendszerbe átvitt vibrációt és feszültséget. Az egygömbös szerkezethez képest kétgömbös geometriája további rugalmasságot és mozgáselnyelést biztosít. A JIDONGDA megerősített gumi dilatációs hézagokat kínál olyan anyagok felhasználásával, mint az EPDM, NBR és neoprén, többrétegű szöveterősítéssel és külső rozsdamentes acél hálóréteggel. A kiviteltől függően a rendelkezésre álló specifikációk a DN32–DN600, PN10/PN16/PN25 nyomásosztályokra és -20°C és +120°C közötti hőmérsékleti tartományokra terjedhetnek ki, a magasabb hőmérsékletekhez speciális vegyületek állnak rendelkezésre.

Tartalomjegyzék

1. Mi az a kettős gömb gumi tágulási hézag?
2. Miért fontos ez az ipari csőrendszerekben?
3. Hogyan épül fel az ízület?
4. Melyek a fő teljesítményelőnyök?
5. Milyen műszaki jellemzőket kell ellenőrizniük a vásárlóknak?
6. Hol használható?
7. Hogyan válasszák ki a vásárlók a megfelelő modellt?
8. Mit kell figyelembe venni a telepítés során?
9. Gyakran Ismételt Kérdések
10. Hogyan kérhet személyre szabott megoldást?

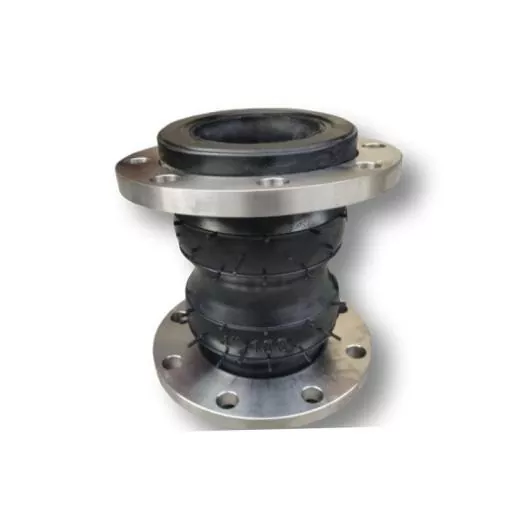

Mi az a kettős gömb gumi tágulási hézag?

A kettős gömb gumi tágulási hézag egy rugalmas csővezeték-összekötő elem, amely két gömb alakú gumiszakaszból áll. Elsődleges célja, hogy alkalmazkodjon a mozgáshoz és csökkentse a rezgésátvitelt a berendezések és a csatlakoztatott csövek között.

A merev csőcsatlakozásokkal ellentétben a rugalmas gumiszerkezet képes reagálni az axiális, oldalirányú és szögletes mozgásokra. Ez különösen hasznossá teszi a csatlakozást a forgó vagy oda-vissza mozgó berendezések körül, ahol a vibráció és a nyomásingadozások további terhelést okozhatnak a csővezetékeken.

A kétgömbös konfiguráció különösen akkor hasznos, ha egy csőrendszer nagyobb rugalmasságot és rezgéselnyelést igényel, mint amit egy hagyományos egygömbös csatlakozó képes biztosítani. A gömb alakú geometria elosztja a mozgást a rugalmas gumitesten keresztül, ahelyett, hogy minden mozgást egy merev csatlakozási pontra összpontosítana.

A gumi tágulási hézagokat összehasonlító vásárlók számára a kétgömbös kialakítást az üzemi nyomás, a hőmérséklet, a közeg, a mozgási követelmények, a karima konfigurációja és a beépítési feltételek alapján kell értékelni.

Miért fontos ez az ipari csőrendszerekben?

Az ipari csővezetékek ritkán vannak kitéve teljesen statikus körülményeknek. A szivattyúk elindulnak és leállnak, a kompresszorok mechanikai vibrációt keltenek, a folyadékok nyomásingadozást okoznak, a hőmérséklet-változások pedig a csatlakoztatott alkatrészek kitágulását vagy összehúzódását okozzák.

Megfelelő rugalmasság nélkül ezek a dinamikus erők közvetlenül a csövekbe, karimákba, szelepekbe, szivattyúkba és egyéb berendezésekbe továbbíthatók. Idővel az ismételt terhelés hozzájárulhat a fáradáshoz, a csatlakozási feszültséghez, a szivárgáshoz vagy az alkatrészek idő előtti kopásához.

A rugalmas tágulási hézag segít elkülöníteni ezeket a hatásokat. Gumi teste szabályozott mozgási zónát biztosít a merev csőszakaszok között, míg az erősítő rétegek támasztják alá a szerkezetet üzemi terhelés esetén.

• Elnyeli a berendezés által keltett vibrációt.
• Kompenzálja a csővezeték mozgását.
• Segít csökkenteni a stressz-koncentrációt a kapcsolatok körül.
• Alkalmazza a hőmozgást és a beépítési tűréseket.
• Támogatja a dinamikus csőrendszerek stabilabb működését.
• Segít megvédeni a csatlakoztatott berendezést a túlzott rezgésátviteltől.

Hogyan épül fel az ízület?

A rugalmas tágulási hézagok teljesítménye nagymértékben függ a geometriától, a gumikeveréktől, az erősítő szerkezettől és a csatlakozás kialakításától. Egy tipikus megerősített kettős gömb konfiguráció több funkcionális réteget egyesít.

Dupla gömb alakú gumi test

A kétgömb alakú geometria rugalmas munkarészt hoz létre, amely több irányú mozgást képes kezelni. Az ívelt szerkezet lehetővé teszi a deformációt is anélkül, hogy teljesen merev kapcsolatra támaszkodna.

Többrétegű szöveterősítés

Szöveterősítés van beépítve a gumi testbe, hogy javítsa a nyomásállóságot és a kifáradási tartósságot. A megerősítő szerkezetet a szükséges nyomásosztálynak és alkalmazási feltételeknek megfelelően választják ki.

Rozsdamentes acél háló védelem

A külső rozsdamentes acél hálóréteg további mechanikai védelmet és szerkezeti támaszt nyújthat. Különösen értékes olyan környezetben, ahol a dilatációs hézag dinamikus terhelésnek és ismétlődő vibrációnak van kitéve.

Karimás csatlakozás

A karimás végek praktikus módszert kínálnak a rugalmas csatlakozásnak a meglévő csővezetékekhez való csatlakoztatására. A karima megfelelő méretei, a csavarok mintái, a tömítés kiválasztása és az igazítás fontosak a tömítési teljesítmény fenntartásához.

Melyek a fő teljesítményelőnyök?

A kétgömbös gumi tágulási hézag értéke túlmutat az egyszerű csővezeték-rugalmasságon. Felépítése számos, az ipari csőrendszerekben felmerülő gyakori kihívásra ad választ.

Ezek a jellemzők alkalmassá teszik a terméket olyan alkalmazásokra, ahol a hagyományos merev csatlakozó esetleg nem biztosít kellő rugalmasságot vagy rezgésszigetelést.

Milyen műszaki jellemzőket kell ellenőrizniük a vásárlóknak?

A rugalmas csatlakozás kiválasztását a tényleges működési feltételekkel kell kezdeni, nem pedig egyszerűen a névleges csőátmérő kiválasztásával. A következő előírások különösen fontosak a kétgömbös kialakítás értékelésekor.

A tényleges kiválasztás mindig a teljes rendszerterven alapuljon. A nyomást, a hőmérsékletet, a folyadékösszetételt, a mozgási amplitúdót, a karima méreteit és a telepítési környezetet a gyártás előtt meg kell erősíteni.

Hol használható?

A kétgömbös rugalmas csatlakozás különösen fontos olyan csőrendszereknél, ahol a vibráció, a mozgás vagy a mechanikai igénybevétel nem küszöbölhető ki teljesen.

Szivattyú- és kompresszorrendszerek

A szivattyúk és a kompresszorok a mechanikai vibráció gyakori forrásai. Egy rugalmas csatlakozás felszerelése a berendezés közelében segíthet korlátozni a vibráció átjutását a csatlakoztatott csővezetékbe.

Víz- és folyadékcsövek

A vízkezelés, az ipari vízkeringtetés és az általános folyadékszállító rendszerek gumi tágulási hézagokat használhatnak a mozgáshoz a rugalmas kapcsolatok fenntartása mellett.

Ipari folyamatvonalak

A kompatibilis olajokat, levegőt, enyhe vegyszereket és egyéb ipari folyadékokat szállító rendszerek különböző gumikeverékeket használhatnak a szükséges közegellenállásnak megfelelően.

Összetett csővezeték-elrendezések

Ahol a több csőszakasz, a berendezések csatlakozásai és a szerkezeti tűrések igazítási kihívásokat okoznak, a megfelelően kiválasztott rugalmas csatlakozás további mozgási kapacitást biztosíthat.

Hogyan válasszák ki a vásárlók a megfelelő modellt?

A beszerzési csoportoknak részletes működési információkat kell megadniuk, amikor árajánlatot kérnek. Ez lehetővé teszi a gyártó számára, hogy a gumikeveréket, a megerősítést, a méretet, a nyomásértéket és a csatlakozási konfigurációt a tényleges alkalmazáshoz igazítsa.

1. A cső átmérőjének megerősítése:Határozza meg a szükséges DN vagy névleges csőméretet.
2. Ellenőrizze az üzemi nyomást:Válassza ki a normál és átmeneti üzemi feltételeknek megfelelő nyomásosztályt.
3. Az üzemi hőmérséklet meghatározása:Vegye figyelembe a normál hőmérsékletet és a potenciális csúcshőmérsékletet is.
4. Adja meg a médiát:Víz, olaj, levegő, vegyszerek és egyéb folyadékok különböző gumikeverékeket igényelhetnek.
5. A mozgás mérése:Határozza meg a várható tengelyirányú, oldalirányú és szögelmozdulást.
6. Erősítse meg a karima méreteit:A csavarfuratok mintáinak és a csatlakozási méreteknek meg kell egyeznie a csővezetékkel.
7. Vegye figyelembe a telepítési környezetet:A kültéri expozíció, a vibráció intenzitása és a környező berendezések befolyásolhatják a végső konfigurációt.

Ezen adatok korai megadása csökkentheti a specifikációs hibákat, és hatékonyabbá teheti az OEM testreszabását.

Mit kell figyelembe venni a telepítés során?

Még egy megfelelően megtervezett tágulási hézag is megfelelő szerelést igényel. A hajlékony test nem helyettesíti a megfelelő csőtámaszt vagy -igazítást.

• A csavarok meghúzása előtt ellenőrizze a karima beállítását.
• Használjon kompatibilis tömítéseket és megfelelően meghatározott rögzítőelemeket.
• A telepítés során kerülje a túlzott nyújtást, összenyomást vagy csavarást.
• Győződjön meg arról, hogy a szomszédos csövek megfelelően alá vannak támasztva.
• Kerülje el, hogy éles tárgyak vagy külső alkatrészek károsítsák a gumi testet.
• Győződjön meg arról, hogy a működési mozgás a tervezett kompenzációs tartományon belül marad.
• Rendszeresen ellenőrizze a csatlakozást látható kopás, repedés, deformáció vagy csatlakozási problémák szempontjából.

A megfelelő telepítés elősegíti, hogy a hézag a tervezett kialakításnak megfelelően működjön, és csökkenti a rugalmas elem felesleges mechanikai terhelését.

Gyakran Ismételt Kérdések

1. Mi a kettős gömb gumi tágulási hézag fő előnye?

A fő funkcionális előnye, hogy a kettős gömbből álló rugalmas szerkezet révén fokozott mozgáselnyelést és rezgésszigetelést biztosít.

2. Milyen anyagok állnak rendelkezésre a gumi testhez?

A gyakori anyagok közé tartozik az EPDM, az NBR és a neoprén. Egyedi gumikeverékek is szóba jöhetnek, ha az üzemi közeg vagy a hőmérséklet meghatározott készítményt igényel.

3. Milyen nyomásértékek állnak rendelkezésre?

A szerkezettől és az alkalmazási követelményektől függően a konfigurációk PN10, PN16 vagy PN25 üzemi nyomásosztályokhoz tervezhetők.

4. Milyen méretek testreszabhatók?

A hivatkozott termékpaletta DN32-től DN600-ig terjed, míg a projektkövetelményeknek és a műszaki előírásoknak megfelelően nagyobb méretek is szóba jöhetnek.

5. Használható szivattyúk és kompresszorok közelében?

Igen. A szivattyúk és a kompresszorok tipikus telepítési helyek, mivel ezek a gépek vibrációt és dinamikus terhelést generálhatnak, amelyeket el kell különíteni a csatlakoztatott csővezetékektől.

6. Testreszabható a kapcsolat típusa?

Igen. Karimás csatlakozások állnak rendelkezésre, és egyedi tervezésű szerelvények fejleszthetők a csővezeték konfigurációjának és a projekt követelményeinek megfelelően.

Hogyan kérhet személyre szabott megoldást?

Az ipari vásárlók számára a megfelelő rugalmas csatlakozás kiválasztása a termékleírások és a rendszertervezés kombinációja. A JIDONGDA testre szabott gumi tágulási hézagmegoldásokat kínál különböző átmérőkre, gumikeverékekre, erősítőszerkezetekre, nyomásigényekre és csatlakozási konfigurációkra. Árajánlat kérésekor lehetőség szerint adja meg a csőméretet, az üzemi nyomást, a hőmérsékletet, a közeget, a mozgási követelményeket, a karima méreteit és az alkalmazási környezetet. Ezek az adatok lehetővé teszik a gyártó számára a megfelelő konfiguráció pontosabb értékelését.

Ha megbízható, rugalmas csatlakozást keres szivattyúhoz, kompresszorhoz, vízvezetékhez, ipari folyamatrendszerhez vagy más igényes alkalmazáshoz,lépjen kapcsolatba velünkhogy megbeszélje működési feltételeit, testreszabási követelményeit, műszaki specifikációit és tömeges rendelési igényeit a JIDONGDA-val.
