Hogyan javíthatja a huzallal megerősített, nagy átmérőjű karimás gumitömlő a nagy teherbírású anyagátviteli hatékonyságot

JIDONGDAbiztosítja aHuzallal megerősített, nagy átmérőjű karimás gumitömlőigényes ipari szívó- és nyomóalkalmazásokhoz, ahol elengedhetetlen a szerkezeti stabilitás, a megbízható csatlakozások és a nagy mennyiségű anyagátvitel. A víz, iszap, iszap, homok és kompatibilis ásványi anyagok szállítására tervezett flexibilis tömlő többrétegű gumiszerkezettel, spirális acélhuzal-erősítéssel és testreszabható karimás csatlakozásokkal rendelkezik, hogy megbirkózzanak a bányászati, kotrási és ipari szivattyúrendszerek gyakorlati kihívásaival.

A dróttal megerősített, nagy átmérőjű karimás gumitömlőt úgy tervezték, hogy megtartsa alakját a szívási műveletek során, miközben támogatja a kisülési alkalmazások nyomásigényét. Spirális acélhuzal-erősítése segít ellenállni a negatív nyomás alatti befelé történő deformációnak, míg a gumirétegek védik a tömlőt és befogadják a különböző szállított közegeket. A karimás végek leegyszerűsítik a szivattyúkkal, kotrási berendezésekkel és rögzített csővezetékekkel való integrációt. Ez az útmutató elmagyarázza a tömlő szerkezetét, működési elvét, ipari alkalmazásokat, kiválasztási kritériumokat és karbantartási gyakorlatokat, hogy segítsen a mérnöki csapatoknak megfelelő megoldást meghatározni működési körülményeikhez.

Tartalomjegyzék

1. Mi az a huzalerősítésű, nagy átmérőjű karimás gumitömlő?
2. Hogyan működik a megerősített szerkezete?
3. Melyek a fő teljesítményelőnyök?
4. Mely iparágak számára előnyös ez a tömlő?
5. Hogyan hasonlítható össze más tömlőtípusokkal?
6. Hogyan válasszuk ki a megfelelő tömlőt?
7. Milyen telepítési és karbantartási gyakorlatok számítanak?
8. Gyakran Ismételt Kérdések
9. Következtetés és termékvizsgálat

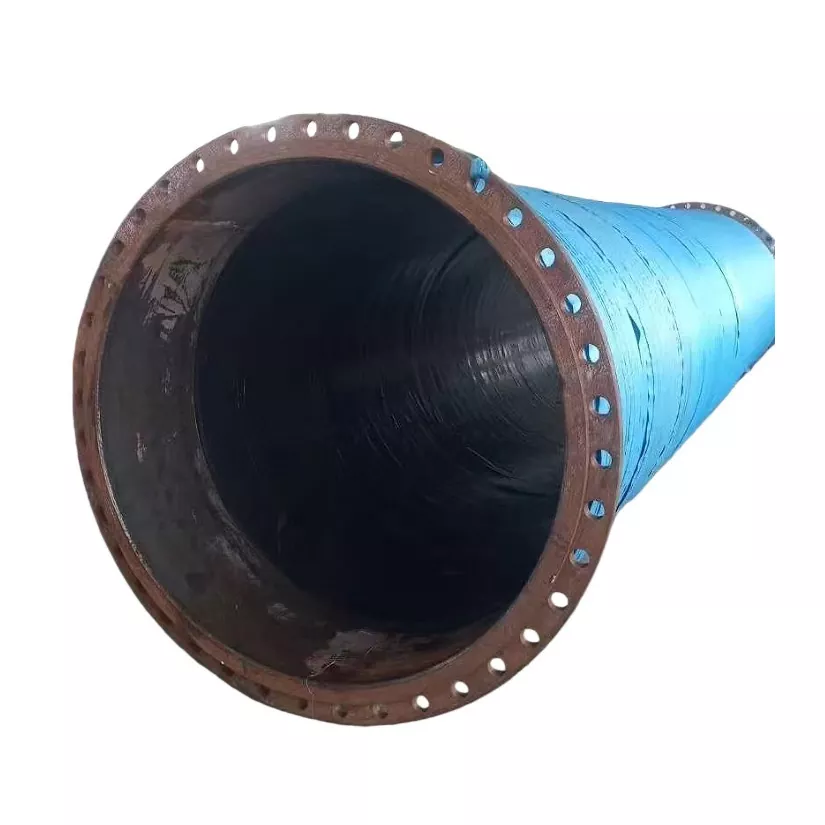

Mi az a huzalerősítésű, nagy átmérőjű karimás gumitömlő?

A huzalerősítésű, nagy átmérőjű karimás gumitömlő egy rugalmas csővezeték-alkatrész, amelyet jelentős mennyiségű folyadék és kompatibilis szilárd-folyadék keverékek mozgatására terveztek. Különösen hasznos, ha a hagyományos merev csöveket nehéz beépíteni, a berendezések rugalmas csatlakozásokat igényelnek, vagy a csővezetéknek szívó- és nyomókörülmények között is működnie kell.

A meghatározó jellemzője a spirális acélhuzal, amely a tömlő falába van ágyazva. Ellentétben egy gumitömlővel, amely csak az elasztomer testére és a textil megerősítésére támaszkodik, ez a konstrukció kerületi alátámasztást biztosít, hogy a tömlő ellenálljon a külső nyomásnak a vákuum működése során.

A JIDONGDA a következő alkalmazásokhoz fejleszti ezt a tömlőt:

• Vízszállítás és ipari folyadékkezelés.
• Hígtrágya, iszap, homok és ásványi anyagok szállítása.
• Kotrási és hordalékeltávolító rendszerek.
• Bányászati ​​és sóderfeldolgozási műveletek.
• Rugalmas csatlakozások a szivattyúk, berendezések és csővezetékek között.

A különböző konfigurációkat értékelő vásárlók számára a JIDONGDA huzalerősítésű tömlő termékoldala kiindulópontot ad a termékszerkezet és a testreszabási lehetőségek áttekintéséhez.

Hogyan működik a megerősített szerkezete?

A nagy átmérőjű ipari tömlők teljesítménye a gumikeverékek, az erősítőrétegek, az acélhuzal szerkezet és a végcsatlakozások összehangolt működésétől függ. Mindegyik komponens más-más működési követelményt elégít ki.

1. Belső gumiréteg

A belső cső közvetlenül érintkezik a szállított anyaggal. Összetételét a közeg kémiai tulajdonságainak, a részecskejellemzőknek és az üzemi hőmérsékletnek megfelelően kell kiválasztani. Csiszoló iszap vagy homok esetén a megfelelően összeállított kopásálló gumikeverék segíthet csökkenteni a belső eróziót és az idő előtti meghibásodást.

2. Nagy szilárdságú megerősítő rétegek

A szövet vagy más meghatározott erősítőrétegek további szerkezeti szilárdságot biztosítanak, és segítenek a tömlőnek ellenállni a belső nyomásnak a kisülés során. Elrendezésüknek és specifikációiknak meg kell felelniük a tervezett üzemi nyomásnak és üzemi feltételeknek.

3. Spirális acélhuzal-erősítés

A beágyazott acélhuzal tartóvázat képez a tömlő kerülete körül. Szívás közben a külső légköri nyomás befelé nyomhatja a nem megfelelően alátámasztott tömlőt. A spirális megerősítés segít megőrizni a belső áramlási járatot, és csökkenti az ellaposodás vagy összeomlás kockázatát.

4. Védő külső gumiborítás

A külső réteg segít megvédeni a tömlőt a külső kopástól, ütésektől, időjárási hatásoktól és mechanikai sérülésektől. A megfelelő fedőanyag a telepítési környezettől és a várható expozíciótól függ.

5. Karimás végű csatlakozások

Flanged ends allow the hose to connect with compatible pumps, dredging equipment, and fixed pipeline sections. A JIDONGDA a vonatkozó szabványok vagy vevői rajzok szerint konfigurálhatja a karima méreteit és a csatlakozási elrendezéseket, műszaki megerősítéstől függően.

Melyek a fő teljesítményelőnyök?

Jobb stabilitás negatív nyomás alatt

A vákuumállóság kulcsfontosságú indok a huzalerősítésű, nagy átmérőjű karimás gumitömlő kiválasztásához. A spirál acélhuzal segít megőrizni a tömlő keresztmetszetét a szívás során, így támogatja a stabilabb anyagáramlást. A tényleges vákuumteljesítmény a huzaltávolságtól, a tömlő átmérőjétől, az erősítés kialakításától, a hossztól, a hajlítási feltételektől és az üzemi nyomástól függ.

Szívó- és ürítési műveletek támogatása

Sok ipari átviteli rendszerhez szükség van egy tömlőre, amely kezeli a negatív nyomást a szívó és a pozitív nyomást a kiürítés során. A megfelelően meghatározott konstrukció mindkét feltételt kielégíti kombinált megerősítési rendszerével. A vásárlóknak ellenőrizniük kell az egyes üzemmódok névleges határértékeit, ahelyett, hogy azt feltételeznék, hogy az egyikre való alkalmasság garantálja a másikhoz való megfelelőséget.

Nagy volumenű anyagszállítás

A nagy belső átmérő jelentős áramlási sebességet képes befogadni, ha a tömlő mérete megfelelő a szivattyúhoz és a rendszerhez. A megfelelő átmérőválasztás segít egyensúlyban tartani az áramlási követelményeket, a sebességet, a nyomásveszteséget és a szállított anyag jellemzőit.

Rugalmas berendezés-integráció

A gumiszerkezet alkalmazkodik a mozgáshoz, és segít csatlakoztatni azokat a berendezéseket, amelyek esetleg nem illeszkednek tökéletesen egy merev csővezetékhez. A karimás csatlakozások praktikus interfészt is biztosítanak a beszereléshez, ellenőrzéshez és cseréhez, ha az illeszkedő berendezéshez tervezték.

Projekt-specifikus konfiguráció

A tömlő átmérője, hossza, gumikeveréke, erősítő szerkezete és a karima konfigurációja együtt tekinthetők. Ez lehetővé teszi, hogy a tömlőszerelvény a tényleges működési feltételeket tükrözze ahelyett, hogy egy általános specifikációra hagyatkozna.

Mely iparágak számára előnyös ez a tömlő?

Bányászat és Ásványfeldolgozás

A bányászati ​​műveletek során gyakran szállítanak csiszolózagyot, zagyot és ásványi anyagokat tartalmazó keverékeket a feldolgozó berendezések és a kijelölt tárolóhelyek között. A megfelelő tömlő egy kompatibilis belső gumikeveréket egyesít a várható nyomás- és vákuumviszonyokhoz tervezett erősítéssel.

Kotrás és hordalékmentesítés

A kotrási rendszerek homokot, iszapot, iszapot és üledéket szállítanak szívó- és nyomóvezetékeken keresztül. A flexibilis karimás tömlők szivattyúkat és kotrási berendezéseket csatlakoztathatnak, miközben alkalmazkodnak a telepítés mozgásához. A tömlőt a tényleges szilárdanyag-koncentrációnak, a részecskeméretnek, az áramlási feltételeknek, valamint a tengeri vagy édesvízi környezetnek megfelelően kell kiválasztani.

Homok és kavics kezelés

A sóder kitermelése és feldolgozása során szükség lehet homokkal vagy kaviccsal kevert víz átadására. A kopásállóság és a megfelelő áramlási sebesség különösen fontos, mert a durva részecskék felgyorsíthatják a kopást a tömlőbetéteknél, a hajlatoknál és a csatlakozási területeken.

Ipari szivattyúrendszerek

A nagy szivattyúk rugalmas szívó- és nyomócsatlakozásokat igényelhetnek, hogy alkalmazkodjanak a berendezés mozgásához, leegyszerűsítsék a telepítést vagy elzárják a rezgéseket. A tömlő nyomásának és vákuumértékének meg kell egyeznie a szivattyú működési tartományával, beleértve az indítási és leállítási feltételeket is.

Kikötők és tengerészet

Port operations and marine projects may use large-bore hoses for material transfer and pipeline connections. Ezekben a környezetekben a vásárlóknak értékelniük kell a külső expozíciót, a karimák korrózióvédelmét, a kezelési terheléseket és a projektspecifikus tengeri követelményeket.

Hogyan hasonlítható össze más tömlőtípusokkal?

A különböző tömlőszerkezetek különböző célokat szolgálnak. A legjobb választás az áramlás irányától, a nyomásviszonyoktól, a szállított közegtől és a szükséges csatlakozási elrendezéstől függ.

Az összehasonlítás inkább általános, mint a modellspecifikus adatok helyettesítője. A konstrukciós részletek gyártónként változnak, és nem szabad feltételezni, hogy a tömlőtípusok minden körülmények között jobb teljesítményt nyújtanak a másiknál.

A kapcsolódó követelményekhez fedezze fel a JIDONGDA nagy átmérőjű kotrási karimás gumitömlőjét és nagy átmérőjű szívó- és nyomó gumitömlő-kategóriáit, ahol elérhető.

Hogyan válasszuk ki a megfelelő tömlőt?

A dróttal megerősített, nagy átmérőjű karimás gumitömlő vásárlása előtt a mérnöki és beszerzési csapatoknak meg kell határozniuk a tényleges feladatot, nem pedig pusztán névleges átmérő alapján kell kiválasztaniuk a terméket.

1. Azonosítsa a szállított közeget

Adja meg, hogy a tömlő tiszta vizet, szennyvizet, iszapot, homokot, ásványi zagyot vagy más anyagot szállítson-e. Tartalmazza a kémiai összetételt, a részecskeméretet, a szilárdanyag-koncentrációt és a hőmérsékletet. Ezek a részletek határozzák meg a belső gumikeverék és a kopásvédelem kiválasztását.

2. Erősítse meg az átmérő- és áramlási követelményeket

Határozza meg a szükséges belső átmérőt a cél áramlási sebesség, a megengedett nyomásveszteség, a szivattyú jellemzői és az anyagszállítási követelmények alapján. A túlméretezett vagy alulméretezett tömlő a rendszer hatékonyságának hiányát vagy működési problémákat okozhat.

3. Állítsa be a nyomás- és vákuumhatárokat

Adja meg a normál üzemi nyomást, a maximális várható nyomást, a szívóvákuumot és az esetleges átmeneti állapotokat. Kérjen dokumentált minősítést a javasolt konfigurációhoz. Az üzemi nyomásra és a vákuumértékre nem szabad pusztán a megjelenésből vagy a huzalerősítésből következtetni.

4. Adja meg a hosszt és az útválasztást

Mérje meg a szükséges beépítési hosszt, és azonosítsa a hajlításokat, mozgásokat és csatlakozási helyzeteket. Tartsa be a gyártó minimális hajlítási sugarát, és kerülje az olyan marást, amely meghajlást, csavarodást, túlzott feszültséget vagy koncentrált terhelést okoz a karimáknál.

5. Egyezzen meg a karimaszabvánnyal

Ellenőrizze a vonatkozó karimaszabványt, névleges méretet, nyomásosztályt, csavarlyukmintát, burkolatot, anyagot és tömítési elrendezést. A lehetséges szabványok közé tartozik a GB, a DIN, az ANSI, a JIS és az ASME, de a kompatibilitást ellenőrizni kell a pontos párosítási eszközökkel és a projekt követelményeivel.

6. Értékelje a szolgáltatási feltételeket

Vegye figyelembe a kültéri expozíciót, a nedvességet, a kopást, az ütést, a korróziót, a működési ciklusokat és a várható karbantartási hozzáférést. A műszakilag kompatibilis tömlő nem megfelelő külső védelemmel vagy hibás csatlakozási elrendezéssel még rövid élettartamú lehet.

Árajánlathoz készítse el a következő információkat:

• A szükséges tömlő belső átmérője és teljes hossza.
• Szállított közeg és üzemi hőmérséklet.
• Üzemi nyomás, maximális nyomás és szívóvákuum.
• A karima szabványai, méretei és az illesztési felszerelés részletei.
• Beépítési elrendezés, hajlítási követelmények és környezeti kitettség.
• Mennyiség, szállítási követelmények és a vonatkozó ellenőrzési dokumentumok.

Milyen telepítési és karbantartási gyakorlatok számítanak?

A helyes telepítés elengedhetetlen a megerősített tömlőegység tervezett teljesítményének eléréséhez. Még egy jól megtervezett termék is idő előtt meghibásodhat, ha megcsavarod, túlhajlik, rosszul van alátámasztva vagy a névleges határain kívül üzemeltetik.

Telepítési javaslatok

• Szerelés előtt ellenőrizze a tömlőtestet, a karimák felületeit és a tömítőfelületeket.
• Állítsa be az illeszkedő karimákat anélkül, hogy a tömlőt a helyére kényszerítené.
• Használjon kompatibilis tömítéseket és rögzítőelemeket, meghúzó csavarokat a vonatkozó eljárás szerint.
• Akadályozza meg a csavarodást, a túlzott húzóterhelést és a megadott minimális sugárnál szorosabb hajlításokat.
• Biztosítson megfelelő alátámasztást ott, ahol a tömlőszerelvény súlya vagy külső terhelése megfeszítheti a csatlakozásokat.
• Üzembe helyezés előtt ellenőrizze a rendszer nyomás- és vákuumkorlátait.

Rutinellenőrzés

• Ellenőrizze, hogy nincsenek-e repedések, kidudorodások, látható vasalások, vágások és szokatlan alakváltozások.
• Ellenőrizze a karimás csatlakozásokat szivárgás, korrózió, meglazult rögzítőelemek és sérült tömítések szempontjából.
• Figyelje a váratlan nyomásveszteséget, az áramláscsökkenést vagy a szívócső összeomlásának jeleit.
• A durva részecskéknek vagy ismételt érintkezésnek kitett területeken ellenőrizze a kopást.
• Távolítsa el a sérült részegységeket a használatból, és kövesse a gyártó ellenőrzési és cserére vonatkozó útmutatásait.

Az ellenőrzési időközöknek tükrözniük kell a működés súlyosságát, a rendszer kritikusságát és az alkalmazandó helyszíni eljárásokat. A fix élettartam nem garantálható a tényleges üzemi és karbantartási előzmények figyelembevétele nélkül.

Gyakran Ismételt Kérdések

1. Mi a fő célja a spirális acélhuzal-erősítésnek?

Elsődleges célja a kerületi alátámasztás, amely segít a tömlőnek ellenállni a negatív nyomás alatti befelé irányuló deformációnak. Ez különösen fontos a nagy átmérőjű szívórendszereknél, ahol a tömlő összeomlása korlátozhatja az áramlást.

2. Ez a tömlő képes a szívást és a ürítést is kezelni?

Mindkét feladatra tervezhető, de a megengedett nyomást és vákuumot az adott tömlőszerkezethez meg kell erősíteni. A vásárlóknak inkább kérniük kell a vonatkozó besorolásokat, ahelyett, hogy azt feltételeznék, hogy minden modellnek azonos teljesítményhatárai vannak.

3. Milyen anyagokat szállíthat a huzalerősítésű nagy átmérőjű karimás gumitömlő?

Gumikeverékétől és műszaki jellemzőitől függően használható vízhez, sárhoz, iszaphoz, homokhoz és kompatibilis ásványi anyagokhoz. Kiválasztás előtt értékelni kell a kémiai kompatibilitást, a részecskék koptatóképességét, a hőmérsékletet és a szilárdanyag-koncentrációt.

4. A karima méretei testreszabhatók?

A JIDONGDA azt jelzi, hogy a karima konfigurációk testreszabhatók az elismert szabványok vagy az ügyfél rajzai szerint. A műszaki megerősítéshez adja meg a pontos méreteket, a karima szabványát, a nyomásosztályt és a csatlakozási adatokat.

5. Hogyan csökkenthetem a tömlő idő előtti kopását?

Válasszon megfelelő belső gumikeveréket, kerülje a túlzott áramlási korlátozásokat, kövesse a megadott hajlítási sugarat, és rendszeresen ellenőrizze a nagy kopásnak kitett területeket. Az üzemi nyomásnak, a szállított részecskék jellemzőinek és a beépítési feltételeknek szintén a jóváhagyott határokon belül kell maradniuk.

6. Milyen információk szükségesek az árajánlat kéréséhez?

Adja meg a tömlő átmérőjét, hosszát, közeget, üzemi nyomást, vákuumkövetelményeket, hőmérsékletet, karima konfigurációt, működési környezetet és rendelési mennyiséget. A meglévő kapcsolatok rajzai vagy fényképek segíthetnek tisztázni az interfész követelményeket.

7. Honnan tudhatom, hogy egy tömlő megfelelő-e a projektemhez?

Hasonlítsa össze a javasolt tömlőspecifikációkat a projekt működési feltételeivel és csatlakozási követelményeivel. Megrendelés előtt erősítse meg a gyártóval a nyomás- és vákuumértékeket, az anyagkompatibilitást, a méreteket és a vizsgálati dokumentációt.

Következtetés: Adjon meg egy tömlőt, amely megfelel az Ön működési feltételeinek

A dróttal megerősített, nagy átmérőjű karimás gumitömlő hatékony megoldást jelenthet az igényes szívó- és nyomórendszerekhez a rugalmas gumikonstrukció, a szerkezeti megerősítés, a spirális acélhuzaltámasz és az adaptálható karimás csatlakozások kombinálásával. Alkalmassága a kivitelnek a szállított közeghez való illeszkedésétől, a szükséges áramlástól, nyomás- és vákuumviszonyoktól, a beépítési geometriától és a karbantartási tervtől függ.

A JIDONGDA testreszabási lehetőségeket kínál a tömlők méretére, a merevítő szerkezetekre, az anyagválasztásra és a karima konfigurációkra vonatkozóan, hogy megfeleljen a különböző ipari átviteli követelményeknek. Alkalmazásának megvitatásához tekintse át a vezetékkel megerősített, nagy átmérőjű karimás gumitömlő termék részleteit, és készítse el műszaki specifikációit.Vegye fel velünk a kapcsolatotMég ma, hogy megvitassák a projekt követelményeit, kérjen személyre szabott árajánlatot, és meghatározza a megfelelő tömlőkonfigurációt az Ön csővezetékrendszeréhez.
