Hogyan javíthatja a nagy átmérőjű, nagy teherbírású karimás gumitömlő a megbízhatóságot igényes ipari alkalmazásokban

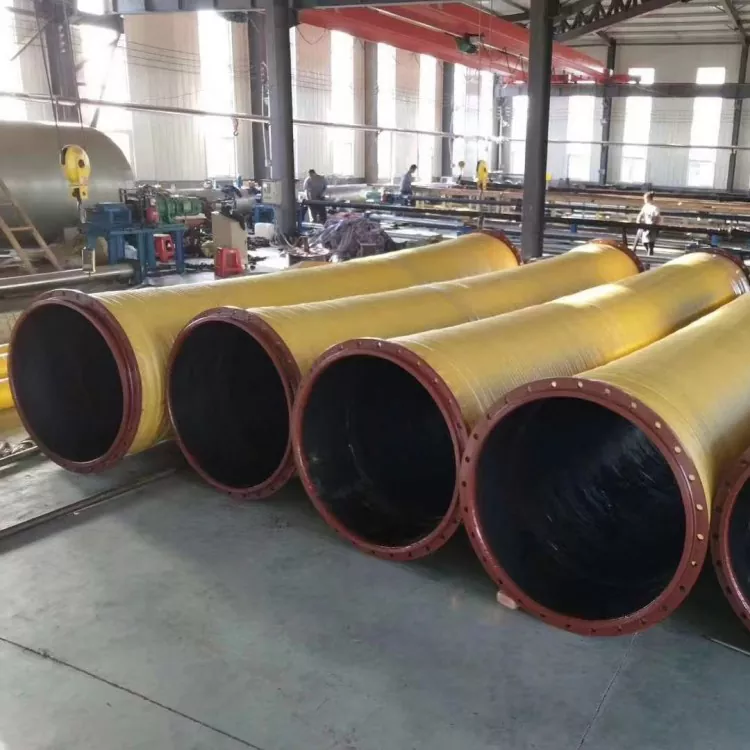

JIDONGDAbiztosítja aNagy átmérőjű, nagy teherbírású karimás gumitömlőigényes ipari szállító alkalmazásokhoz, beleértve a bányászatot, a homok- és kavicskezelést, a zagyszállítást és a nehéz berendezések rendszereit. Megerősített szerkezetével, kopásálló gumi opcióival és konfigurálható karimás csatlakozásaival segíti a mérnököket a kihívást jelentő üzemi körülményeknek megfelelő folyadék- és iszapos szállítórendszerek kiépítésében.

A nagy furatú tömlőnek többet kell tennie, mint az anyagot egyik pontról a másikra mozgatni. Nagy igénybevételű műveleteknél a koptató részecskék, az ingadozó nyomás, a vibráció és a mechanikai terhelések felgyorsíthatják a kopást és növelhetik a karbantartási igényeket. A megfelelő választásNagy átmérőjű, nagy teherbírású karimás gumitömlőmegköveteli a szállított közeg, a belső átmérő, az erősítő szerkezet, az üzemi nyomás, a vákuumigény, a hőmérséklet és a karima méreteinek együttes értékelését. Ez az útmutató elmagyarázza, hogyan működnek ezek a tömlők, hol használják őket, hogyan válasszuk ki a megfelelő specifikációkat, és mely karbantartási gyakorlatok segítik a megbízható működést. Felvázolja azokat a műszaki részleteket is, amelyeket a vásárlóknak meg kell erősíteniük a gyártóval a rendelés leadása előtt.

Tartalomjegyzék

1. Miért van szükség a nagy teherbírású ipari rendszerekhez speciális gumitömlőkre?
2. Hogyan készül egy nagy teherbírású karimás gumitömlő?
3. Melyek a nagy átmérőjű karimás tömlő fő előnyei?
4. Mely iparágak használnak nagy teherbírású karimás gumitömlőket?
5. Hogyan válasszuk ki a megfelelő tömlő specifikációkat?
6. Hogyan viszonyulnak a kulcskiválasztási tényezők?
7. Hogyan javíthatja a telepítés és a karbantartás az élettartamot?
8. Gyakran Ismételt Kérdések
9. Hogyan találhat megfelelő tömlőmegoldást?

Miért van szükség a nagy teherbírású ipari rendszerekhez speciális gumitömlőkre?

Az ipari szállítórendszerek gyakran olyan körülmények között működnek, amelyek gyorsan kiteszik a közönséges tömlők korlátait. Amikor egy csővezeték ásványi zagyot, homokot, kavicsot vagy zagyot szállít, a szilárd részecskék ismételten érintkeznek a belső fallal. Idővel ez a kopás csökkentheti a falvastagságot, gyengítheti a tömlő szerkezetét, és növelheti a szivárgás kockázatát.

További kihívások közé tartozik a nyomásingadozás, a berendezés vibrációja, a korlátozott beépítési hely és a csatlakoztatott alkatrészek közötti mozgás. Szívóalkalmazásoknál a negatív nyomás egy másik fontos szempontot is bevezet: a tömlőnek megfelelő szerkezettel kell rendelkeznie ahhoz, hogy a megadott vákuumkörülmények között ellenálljon az összeesésnek.

A Nagy átmérőjű, nagy teherbírású karimás gumitömlőalkalmazás-specifikus anyagválasztással, megerősítéssel és végcsatlakozásokkal kezeli ezeket a kihívásokat. Nagy furata nagy mennyiségű anyagátvitelt tesz lehetővé, míg a karimás elrendezés meghatározott interfészt biztosít a kompatibilis csövekkel és berendezésekkel.

A nagy teherbírású megjelölés azonban nem jelenti automatikusan azt, hogy minden tömlő minden nyomásnak, hőmérsékletnek vagy koptató közegnek ellenáll. A megfelelő műszaki kiválasztás elengedhetetlen a biztonságos és megbízható működéshez.

Hogyan készül egy nagy teherbírású karimás gumitömlő?

A tömlő teljesítménye több szerkezeti elem kölcsönhatásától függ. Minden réteg más funkciót lát el, és a végső konfigurációnak tükröznie kell a tényleges működési környezetet.

1. Belső gumiréteg

A belső cső közvetlenül érintkezik a szállított közeggel. A koptató anyagok, például homok, ásványi zagy és zagyok esetében a gumikeveréket a részecskeméret, a koncentráció, az áramlási jellemzők és a várható kopás mértéke szerint kell kiválasztani.

Az anyagok kompatibilitása is számít. Előfordulhat, hogy a vízhez alkalmas vegyület nem megfelelő olajhoz, agresszív vegyszerekhez vagy magas hőmérsékletű használathoz. A vásárlóknak meg kell erősíteniük az ajánlott bélésanyagot a gyártóval, ahelyett, hogy azt feltételeznék, hogy egy gumikészítmény minden alkalmazáshoz megfelel.

2. Megerősítő réteg

A megerősítés biztosítja azt a szerkezeti szilárdságot, amely az előírt működési feltételeknek való megfeleléshez szükséges. Az alkalmazástól függően a konstrukció több réteg zsinórszövetet vagy más erősítőanyagot tartalmazhat.

Ahol szívásról vagy negatív nyomásról van szó, spirális acélhuzalra vagy más megfelelő tartószerkezetre lehet szükség. Az erősítés kialakítását az üzemi nyomáshoz, a vákuumnyomáshoz, a tömlő hosszához, a hajlítási feltételekhez és a mechanikai terhelésekhez kell igazítani.

3. Külső gumiburkolat

A külső burkolat segít megvédeni az erősítőt a környezeti hatásoktól, a felületi kopástól és a mechanikai sérülésektől. A készítménynek tükröznie kell a telepítés körülményeit, beleértve a környező berendezéssel való érintkezést, az időjárásnak való kitettséget, valamint az olajokkal vagy más anyagokkal való esetleges érintkezést.

4. Karimás csatlakozások

A karimák mechanikus kapcsolatot teremtenek a tömlő és a szomszédos csővezeték vagy berendezés között. Méretüknek, anyaguknak, csavarlyuk-elrendezésüknek és tömítőfelületüknek meg kell egyeznie az illeszkedési felülettel.

A projekt követelményeitől függően a karima konfigurációk megadhatók GB, DIN, ANSI, JIS, ASME vagy az ügyfél rajzai szerint, műszaki megerősítéstől függően. A helyes beállítás és a kompatibilis tömítőelemek elengedhetetlenek a szivárgás csökkentése és a csatlakozás szükségtelen igénybevételének elkerülése érdekében.

Melyek a nagy átmérőjű karimás tömlő fő előnyei?

Helyesen meghatározva a nagy teherbírású gumitömlő számos gyakorlati előnyt kínálhat az ipari szállítórendszerek számára.

• Nagy volumenű szállítás:A nagy belső átmérő jelentős mennyiségű folyadék vagy megfelelő szilárd-folyadék keverék mozgását támogatja.
• Alkalmazás-specifikus kopásállóság:A megfelelően kiválasztott belső gumikeverék segít kezelni a koptató részecskék okozta kopást.
• Megerősített szerkezet:A megfelelő vasalás kialakítása támogatja a szükséges nyomási és mechanikai működési feltételeket.
• Rugalmas csővezeték csatlakozás:A gumiszerkezet bizonyos szerelési mozgásokat és vibrációt is képes viselni, ha a tömlőt megfelelően tervezték és szerelték fel.
• Konfigurálható karima interfészek:A csatlakozási méretek és a karima elrendezése a kompatibilis berendezésekhez igazítható.
• Projekt alapú testreszabás:Az átmérő, a hossz, a nyomásigény, az anyagok és a csatlakozási részletek az egyedi projektigényeknek megfelelően áttekinthetők.

Ezek az előnyök a megfelelő tervezéstől, a gyártás minőségétől és a telepítéstől függenek. A helytelenül méretezett vagy a névleges feltételeken kívül üzemeltetett tömlő idő előtti meghibásodást szenvedhet, még akkor is, ha az általános felépítését nagy igénybevételre szánták.

Mely iparágak használnak nagy teherbírású karimás gumitömlőket?

A nagy furat, a megerősített szerkezet és a konfigurálható csatlakozások kombinációja számos ipari szektorban hasznossá teszi ezt a tömlőkategóriát.

Bányászat és Ásványfeldolgozás

A bányászati ​​műveletek során nagy furatú tömlőket használhatnak az ásványi hígtrágya, az érczagy és más koptató keverékek átvitelére. A bélés kiválasztásakor figyelembe kell venni a részecskék jellemzőit, a koncentrációt, az áramlási sebességet és a kopás mértékét.

Homok, kavics és zagy kezelése

A homokos és kavicsos műveletek gyakran mozgatják a kemény részecskéket tartalmazó keverékeket, amelyek jelentős belső kopást okozhatnak. A megfelelően kiválasztott tömlő rugalmas csatlakozást biztosít a kompatibilis szállítóberendezések és a csővezeték szakaszok között.

Kikötők és kotrási projektek

A kikötőépítési és kotrási műveletekhez nagy mennyiségű víz, üledék és megfelelő hígtrágya keverékek szállítására lehet szükség. A telepítéstől függően a tömlőt ki kell értékelni a szívási feltételek, a mozgás, a nyomásingadozás és a környezeti hatás szempontjából.

Acél és nehézgyártás

Az acélgyárak és más nehézipari létesítmények gumitömlőket használhatnak bizonyos ipari víz-, hígtrágya- és anyagmozgató rendszerekben. A közepes kompatibilitást, a hőmérsékleti határértékeket és az üzemi nyomást minden szolgáltatásnál ellenőrizni kell.

Nagy szivattyúk és mérnöki berendezések

A nagy szivattyúegységek és műszaki rendszerek számára előnyös lehet a rugalmas tömlőcsatlakozás, ahol figyelembe kell venni a berendezés mozgását vagy rezgését. A tömlőt a megengedett hajlítási sugarán belül kell felszerelni, és nem használható a rosszul beállított vagy alátámasztatlan csövek kompenzálására.

Hogyan válasszuk ki a megfelelő tömlő specifikációkat?

A tömlő átmérő vagy vételár alapján történő kiválasztása önmagában kompatibilitási problémákhoz és szükségtelen csereköltségekhez vezethet. A szisztematikus értékelés segít a vásárlóknak megtalálni a megfelelő konfigurációt a gyártás megkezdése előtt.

1. lépés: Azonosítsa a szállított közeget

Ismertesse részletesen az anyagot! Iszap esetében adja meg a szilárd összetételt, a részecskeméretet, a koncentrációt és a szokatlan áramlási jellemzőket. Folyadékok esetén határozza meg a kémiai összetételt és a hőmérsékletet. Ezek a részletek segítenek meghatározni, hogy a javasolt belső gumi megfelelő-e.

2. lépés: Erősítse meg az üzemi nyomást és a vákuumot

Adja meg a normál és maximális üzemi nyomást, a nyomásingadozásokat, és azt, hogy a rendszer szívással működik-e. A vákuumszolgáltatáshoz biztosítsa a szükséges negatív nyomást és működési feltételeket. Az üzemi nyomás és a vákuumállóság külön tervezési szempontok, és egymástól függetlenül kell ellenőrizni.

3. lépés: Határozza meg az átmérőt és a hosszt

Ellenőrizze a szükséges belső átmérőt, teljes hosszt, csatlakozási elrendezést és beépítési helyet. A tervezésnek figyelembe kell vennie az áramlási követelményeket, a berendezések interfészeit és a megengedett hajlítási feltételeket.

4. lépés: Egyezzen meg a karimaszabvánnyal

Adja meg a szükséges karimaszabványt vagy teljes műszaki rajzot. Ellenőrizze a karima külső átmérőjét, vastagságát, a csavarlyuk mennyiségét, a csavarlyuk átmérőjét, a csavarkör méreteit és a tömítőfelületet. A névleges átmérő önmagában nem elegendő a kompatibilitás garantálásához.

5. lépés: Határozza meg az ellenőrzési követelményeket

Megrendelés előtt állapodjon meg az ellenőrzés terjedelméről és az alkalmazandó átvételi feltételekről. A projekttől függően ez magában foglalhatja a méretellenőrzést, a karima ellenőrzését, a megjelenést, a keménységet, a gumi teljesítményét, a nyomáspróbát vagy a vákuumvizsgálatot.

A vizsgálati módszereket, a mintakövetelményeket és az elfogadási határértékeket írásban kell megerősíteni. Ne feltételezze, hogy minden ellenőrzés alapfelszereltségként szerepel minden megrendelésben.

Hogyan viszonyulnak a kulcskiválasztási tényezők?

Az alábbi táblázat összefoglalja a főbb műszaki szempontokat a különböző szállítási környezetekhez. Ezek inkább kiválasztási irányelvek, nem pedig garantált termékminősítések.

Személyre szabott ajánlás érdekében adja meg ezeket az adatokat a gyártónak rajzokkal, telepítési fényképekkel vagy a meglévő tömlőspecifikációkkal együtt, ha rendelkezésre állnak.

Hogyan javíthatja a telepítés és a karbantartás az élettartamot?

Még egy jól megtervezett tömlő is megfelelő felszerelést és rutinellenőrzést igényel. A karbantartás különösen fontos a koptató közegekkel, a nyomásciklussal és a nehéz berendezések vibrációjával kapcsolatos alkalmazásokban.

Bevált telepítési gyakorlatok

• Ellenőrizze, hogy a karima méretei és a tömítőfelületek megfelelnek-e a csatlakoztatott berendezésnek.
• A karimacsavarok meghúzása előtt állítsa be a szomszédos csővezetékeket.
• Használjon kompatibilis tömítéseket, és kövesse a megadott csavarmeghúzási eljárást.
• Kerülje a tömlő megcsavarását a szerelés során, és ne kényszerítse a gyártó által megengedett minimális sugárnál szorosabb kanyarba.
• Biztosítson megfelelő alátámasztást a nehéz tömlőegységekhez és a csatlakoztatott csövekhez.
• Tartsa távol a tömlőt éles szélektől, túlzott külső terheléstől és káros hőforrásoktól.
• Üzembe helyezés előtt győződjön meg arról, hogy a teljes szerelvény megfelel az aktuális nyomásnak, hőmérsékletnek és szállított közegnek.

Rutinellenőrzési ellenőrzőlista

• Vizsgálja meg a belső burkolatot, ahol a hozzáférés vagy az ellenőrzési módszerek lehetővé teszik.
• Ellenőrizze a külső burkolatot repedések, vágások, látható megerősítések és rendellenes kopások szempontjából.
• Keresse a kidudorodást, deformációt, meghajlást vagy szerkezeti sérülés jeleit.
• Vizsgálja meg a karimás csatlakozásokat szivárgás, meglazult rögzítőelemek és sérült tömítőfelületek szempontjából.
• Jegyezze fel az üzemi nyomást, hőmérsékletet és bármilyen változást a szállított anyagban.
• Cserélje ki a sérült részegységeket a vonatkozó biztonsági eljárások és a gyártó útmutatása szerint.

Az ellenőrzés gyakoriságának tükröznie kell a működés súlyosságát, a szervizelőzményeket és a meghibásodás következményeit. Ha a közeg, a nyomás, a vákuumfeltételek vagy a telepítés elrendezése megváltozik, értékelje újra a tömlő specifikációját, ahelyett, hogy azt feltételezné, hogy a meglévő szerelvény megfelelő marad.

Gyakran Ismételt Kérdések

1. Mire használható a nagy átmérőjű, nagy teherbírású karimás gumitömlő?

Olyan igényes szállítási alkalmazásokhoz tervezték, amelyek nagy áramlási mennyiséget, koptatóanyagot vagy nehéz berendezések csatlakoztatását igényelhetik. A tipikus alkalmazások közé tartozik a bányászati ​​hígtrágya, homok- és kavicskezelés, zagyszállítás, kiválasztott kikötői műveletek és ipari szállítórendszerek.

2. Használható ez a tömlő zagy szállítására?

Igen, a zagy szállításához megfelelő konfiguráció jöhet szóba. A gyártónak értékelnie kell a részecskeméretet, a szilárdanyag-koncentrációt, az áramlási sebességet, a nyomást, a hőmérsékletet és a várható kopást, mielőtt megerősítené a megfelelő tömlőszerkezetet és bélést.

3. A nagy teherbírású konstrukció mindig magasabb nyomásértéket jelent?

Nem. A nagy teherbírású általában olyan konfigurációt jelent, amelyet nehéz üzemi körülményekhez terveztek, de nem állít be automatikusan magasabb üzemi nyomást. A névleges nyomás a teljes tömlőszerkezettől és annak meghatározott működési feltételeitől függ.

4. Testreszabhatók a karima méretei?

A karimák konfigurációi felülvizsgálhatók az elismert szabványok vagy az ügyfél rajzai alapján, műszaki megerősítéstől függően. A vásárlóknak meg kell adniuk a teljes csatlakozási méreteket, beleértve a csavarmintát, a karima vastagságát és a tömítőfelület követelményeit.

5. Használható a tömlő elszívó alkalmazásokban?

Lehetőleg feltéve, hogy a kiválasztott konstrukció kifejezetten alkalmas a kívánt negatív nyomásra. Használat előtt meg kell erősíteni a szükséges vákuumértéket és minden alátámasztó megerősítést. Egy nyomószilárdságú tömlőt nem szabad automatikusan szívószolgálatra alkalmasnak tekinteni.

6. Milyen információkat kell megadniuk a vásárlóknak árajánlatkéréskor?

Adja meg a szükséges belső átmérőt, tömlőhosszt, szállított közeget, üzemi nyomást, adott esetben vákuumkövetelményeket, hőmérséklet-tartományt, karimaszabványt, beépítési feltételeket, rendelési mennyiséget és ellenőrzési követelményeket. A rajzok és fényképek segíthetnek tisztázni a szokatlan csatlakozási vagy telepítési igényeket.

Hogyan találhat megfelelő tömlőmegoldást?

A jobb kiválasztásaNagy átmérőjű, nagy teherbírású karimás gumitömlőmagában foglalja az áramlási kapacitás kiegyenlítését, a kopásállóságot, a megerősítést, a nyomás- és vákuumkövetelményeket, a karima kompatibilitását és a karbantartási szempontokat. A gondosan meghatározott tömlő segíthet csökkenteni az elkerülhető kopást, leegyszerűsíteni a berendezések csatlakoztatását, és támogatja a megbízhatóbb ipari szállítási műveleteket.

A JIDONGDA alkalmazás-orientált tömlőkonfigurációt és testreszabást kínál a projekt követelményei alapján. Függetlenül attól, hogy rendszere ásványi zagyot, homokot, kavicsot, zagyot vagy más kompatibilis hordozót kezel, ossza meg műszaki adatait és működési feltételeit a mérnöki csapattal.Vegye fel velünk a kapcsolatotMég ma, hogy megvitassuk az alkalmazását, kérjen személyre szabott árajánlatot, és meghatározza a berendezéséhez és a projekt igényeihez megfelelő tömlőkonfigurációt.
