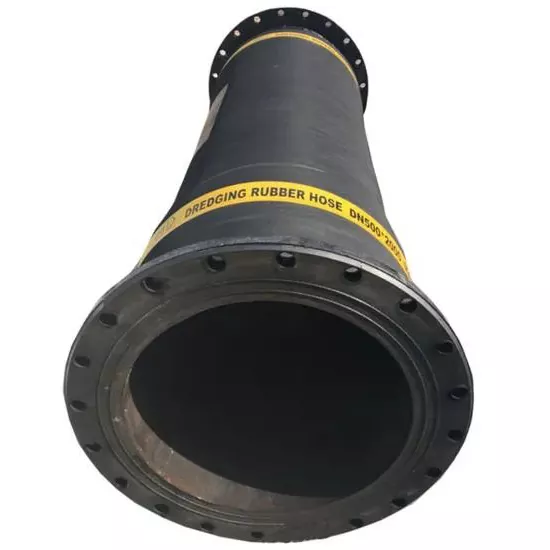

Nagy átmérőjű, nagy teherbírású karimás gumitömlő

A JIDONGDA nagy átmérőjű, nagy teherbírású karimás gumitömlőt a hagyományos szállítótömlőkhöz képest igényesebb mérnöki környezetekhez tervezték.

Az olyan közegek, mint az ásványi iszap, homok, kavics és zagy folyamatos kopást okozhatnak a tömlő belső falán. Eközben a nagy berendezések üzemeltetése vibrációval, nyomásingadozásokkal és mechanikai terhelésekkel is járhat.

Ezért ennek a terméknek a kiválasztásakor nem szabad egyetlen paraméterre összpontosítani, hanem figyelembe kell venni a következők általános illeszkedését:

· Belső gumi kopásállósága

· Megerősítő réteg

· Külső gumi védelem

· Karimás csatlakozás

· Tényleges működési feltételek

Nagy teherbírású kiválasztási logika

A nagy teherbírású tömlők nem egyszerűen a falvastagság növelését jelentik.

Meg kell erősíteni a közepes kopási szintet, az üzemi nyomást, a vákuumnyomást, a hosszt, a hajlítási állapotot, a telepítési környezetet és a karima feszültségi feltételeit.

Erősen abrazív zagyos alkalmazásoknál a közeg részecskeméretét és koncentrációját prioritásként kell megadni.

Szerkezet és kopásálló kialakítás

A belső gumiréteg felelős a közepes érintkezésért és a kopásállóságért.

Több réteg zsinórszövet/szövet megerősítés alkotja a fő erősítő szerkezetet.

A szívási feltételeknek megfelelően spirális acélhuzal is hozzáadható.

A külső gumiréteg környezetvédelmet biztosít.

A karima végcsatlakozó szerkezetként szolgál.

A részecskéket, például homokot, ásványi zagyot és zagyot tartalmazó közegek folyamatosan mossák és koptatják a belső falat.

A belső gumi anyagát és szerkezetét a tényleges kopási feltételeknek megfelelően kell kiválasztani.

A meglévő információk nem határoznak meg egységes kopásálló gumikeveréket, ezért a végső rendelést az adott üzemi feltételeknek megfelelően kell visszaigazolni.

Műszaki paraméterek és minőségellenőrzés

Az átmérőt, a hosszt, az üzemi nyomást, az üzemi vákuumnyomást és a hőmérsékletet a szerkezetnek megfelelően meg kell erősíteni.

Megrendelési követelményeknek megfelelően az ellenőrzések elvégezhetők:

· Megjelenés

· Méretek

· Karima

· Nyomás

· Vákuum / negatív nyomás

· Keménység

· Gumi teljesítmény

A speciális vizsgálati szabványokat előre meg kell állapodni.

Alkalmazási iparágak

Bányászati:
Ásványi hígtrágya, zagy és érces zagy.

Homok és kavics:
Homok, kavics és víz-homok keverékek.

Portok:
Kikötői anyagok és folyadékszállítás.

Acél:
Ipari víz és hígtrágya szállítás az acéliparban.

Nehéz felszerelések:
Nagy szivattyúegységek, berendezések és műszaki csővezetékek.

Karima konfiguráció

A karimák a következőképpen erősíthetők meg:

· GB

· DIN

· ANSI

· JIS

· ASME

· Vásárlói rajzok

Vásárláskor a következő karima részleteket kell ellenőrizni:

· Karima külső átmérője

· A csavarlyukak száma

· Csavarlyuk átmérője

· Csavarfuratok távolsága

· Vastagság

· Tömítőfelület

· Csatlakozás méretei

Főbb előnyök

01 | Nagy teherbírású szerkezet
Nyomás, hosszúság és közepes üzemi feltételek szerint többrétegű merevítő szerkezetek konfigurálhatók.

02 | Kopásálló megoldás
Kopásálló közegekhez, mint például homok, ásványi zagy és zagy, megfelelő kopásálló belső gumioldatok választhatók.

03 | Nagy átmérőjű kapacitás
Alkalmas nagy szállítórendszerekhez és nagy áramlású közegszállításhoz.

04 | Karimás csatlakozás
Különféle karimaszabványok és anyagok konfigurálhatók a berendezés interfészeinek megfelelően.

05 | Opcionális szívó- és nyomószerkezet
A vákuumviszonyoknak megfelelően spirális acélhuzal és egyéb tartószerkezetek konfigurálhatók.

06 | Projekt testreszabása
Támogatja a specifikációk, a nyomás, a hossz, a karima és az anyagok testreszabását a projekt követelményei szerint.

Karbantartási fókusz

Nehéz üzemi körülmények között rendszeres ellenőrzési feljegyzéseket kell készíteni.

Figyelmet kell fordítani a következőkre:

· Belső és külső gumikopás

· Kidudorodás

· Repedések

· A karima meglazítása

· Szivárgás

Ha a tényleges nyomás, vákuumnyomás vagy szállítóközeg megváltozik, a termék alkalmasságát újra kell értékelni.

GYIK

Milyen helyzetekre ajánlottak a nagy teherbírású tömlők?

Ha a szállítóközeg erős kopású, a berendezés terhelése nagy, vagy a projekt nagyobb szerkezeti megbízhatóságot igényel, nagy teherbírású konfiguráció jöhet szóba.

Használható zagy szállítására?

Igen. A kopásálló szerkezet a zagy részecskemérete, koncentrációja, nyomása és áramlási sebessége alapján igazolható.

A nagy teherbírású tömlők mindig nagyobb nyomásra vannak besorolva, mint a hagyományos tömlők?

A nagy teherbírás nem feltétlenül jelent magasabb nyomásértéket. A végső üzemi nyomást az adott szerkezetnek és műszaki paramétereknek megfelelően kell meghatározni.

Támogathatók-e az ügyfelek rajzai?

Igen. A karima és a termék szerkezete az ügyfél rajzai szerint ellenőrizhető.

Használható projekt tömeges megrendelésekhez?

Igen. A specifikációk, a mennyiség, az ellenőrzési követelmények és a szállítási idő együtt határozható meg a projekt műszaki megerősítési szakaszában.
