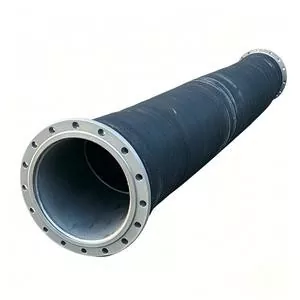

Nagy átmérőjű, rugalmas karimás gumitömlő

A JIDONGDA nagy átmérőjű, rugalmas karimás gumitömlőt elsősorban nagy berendezések, szivattyúegységek, csővezetékek és mobil berendezések közötti rugalmas csatlakozásra és közegszállításra használják.

A termék megerősítő szerkezetekkel kombinált gumi tömlőtesttel rendelkezik, és mindkét végén karimákkal van felszerelve. Szállítására alkalmas:

· Víz

· Tengervíz

· Hígtrágya

· Ásványi hígtrágya

· Homok és kavics

· Zavarok

· Egyes ipari médiák

Ennek a terméknek a fő elhelyezése a rugalmas csatlakozás. Ezért a kiválasztás során a nyomáson és az átmérőn kívül olyan tényezőket is figyelembe kell venni, mint a berendezés vibrációja, a csővezeték elmozdulása, a beépítési eltérés, a hajlítási hely és a tömlőhossz.

Főbb előnyök

01 | Rugalmas csatlakozási lehetőség

A gumitömlőtest bizonyos hajlítási és elmozdulási alkalmazkodóképességet biztosít, így alkalmas rugalmas csatlakozásokra a berendezések interfészei közelében.

02 | Nagy áramlású szállítás

A nagy átmérőjű szerkezet nagy mennyiségű adathordozó szállítására használható. A konkrét átmérőtartományt a tényleges termék- és projektkövetelményeknek megfelelően kell megerősíteni.

03 | Karima illesztése

Mindkét vége felszerelhető szénacél, rozsdamentes acél vagy egyéb karimákkal, és a közös szabványok vagy vevői rajzok szerint illeszthető.

04 | Opcionális szívó- és nyomószerkezet

Az aktuális vákuumigényeknek megfelelően megfelelő erősítő szerkezetek és spirál acélhuzalvázak konfigurálhatók.

05 | Közepes alkalmazkodóképesség

Az olyan közegekhez, mint a víz, tengervíz, iszap, ásványi iszap és homok, az anyagkövetelményeknek és a kopási feltételeknek megfelelően kiválasztható a megfelelő belső gumi anyagok.

06 | Nem szabványos testreszabás

A testreszabás elérhető:

· Átmérő

· Hossz

· Nyomás

· Vákuumnyomás

· Hőmérséklet

· Karima

· Gumikeverék

· Szín

Termék felépítése

A belső gumiréteg közvetlenül érintkezik a szállítóközeggel.

A megerősített szövetréteg viseli a nyomásterhelést.

Ha vákuumtámaszra van szükség, spirális acélhuzal erősítő szerkezet konfigurálható.

A külső gumiréteg öregedésállóságot és környezetvédelmet biztosít.

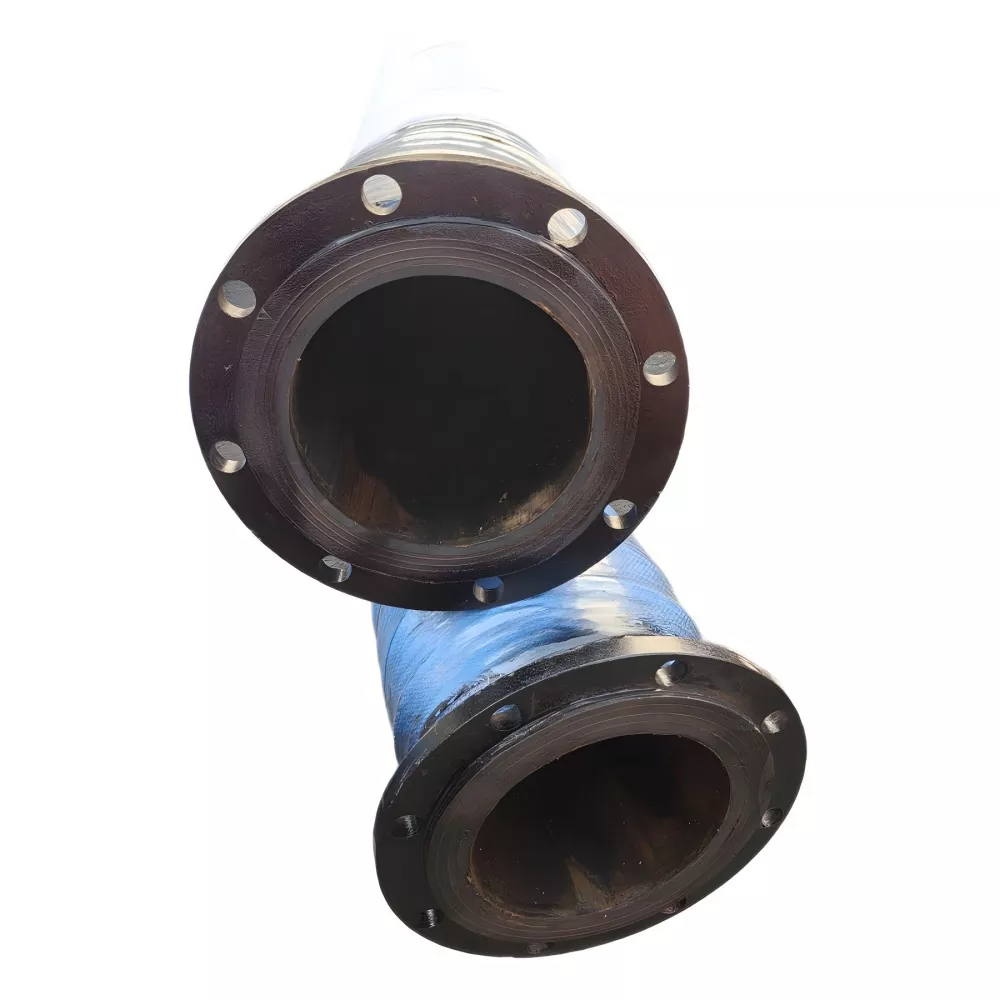

A végperemek a berendezések és a csővezetékek csavaros csatlakozására szolgálnak.

Miért válasszon rugalmas karimás szerkezetet?

Ha a rögzített csővezetékeken a szivattyúegység vibrációja, a berendezés mozgása vagy telepítési hibák lépnek fel, további feszültség léphet fel a csatlakozási pontokon.

A flexibilis gumitömlők rugalmas szakaszokként szolgálhatnak a csővezetékekben, segítve bizonyos elmozdulások és vibrációk kezelését.

A tényleges megengedhető hajlítási sugarat, az elmozdulási tartományt és a beépítési módot az adott szerkezetnek megfelelően meg kell erősíteni.

Tipikus telepítési helyek

Általánosan használt:

· A szivattyú szívó- vagy nyomóvégei

· Kapcsolatok a berendezések és a fő csővezetékek között

· Mobilberendezés csatlakozási pontjai

· Ipari csővezetékek, amelyek gyakori telepítést és szétszerelést igényelnek

A karima méretének meg kell egyeznie a csatlakozó karima, a tömítőfelület és a csavarfuratok helyzetével.

Műszaki paraméterek

Alkalmazási iparágak

Bányászati:
Ásványi zagy, zagy és részecskéket tartalmazó közeg szállítására szolgál.

Kotrás:
Hígtrágya, iszap és homok szállítására szolgál.

Portok:
Nagy áramlású folyadék- és anyagszállításra használható.

Homok és kavics:
Víz-homok keverékek és szemcsés anyagok szállítására szolgál.

Építőipari gépek:
Szivattyúk, berendezések és mobil csővezetékek közötti rugalmas csatlakozásokhoz használható.

Ipari szállítás:
Ipari vízhez, hígtrágyához és egyéb megfelelő szállítóközegekhez használják.

Kiválasztási pontok

Vásárláskor az alábbi adatok megadása javasolt:

· Belső átmérő

· Hossz

· Munkanyomás

· Üzemi vákuumnyomás

· Szállító közeg

· Hőmérséklet

· Áramlási sebesség

· Hajlítási/elmozdulási követelmények

· Karima szabvány

Ha vákuumszívó alkalmazásokhoz használják, a vákuumnyomás szintjét egyértelműen meg kell adni.

Ha csiszolóanyagot, például homokot vagy ásványi zagyot szállít, meg kell adni a részecskeméretet és a koncentrációt.

Használat és karbantartás

· Ne lépje túl a jóváhagyott nyomás-, vákuumnyomás- és hőmérséklet-tartományt.

· Ne feszítse meg vagy csavarja meg erőszakkal a tömlőt a telepítés során.

· Rendszeresen ellenőrizze a külső gumi repedéseit, kidudorodását, a szokatlan kopást és a karima szivárgását.

· Hagyja abba a tömlő használatát, és ellenőrizze újra a működési feltételeket, ha szerkezeti sérülés vagy rendellenes tömlő összeomlik.

Termék testreszabása / OEM és ODM

Nem szabványos specifikációk esetén a termékek az ügyfél rajzai, mintái vagy műszaki paraméterei alapján ellenőrizhetők.

Ajánlott megadni:

Belső átmérő/azonosító: ____

Hossz/Hossz: ____ m

Üzemi nyomás / Üzemi nyomás: ____ MPa

Üzemi vákuum / Vákuum: ____ kPa

Üzemi hőmérséklet / Hőmérséklet: ____ ℃

Szállítási közeg / Közepes: ____

Karima szabvány / karima szabvány: ____

Karima méretei / karima méretei: ____

Vásárlási mennyiség / Mennyiség: ____

Cél Port/Cél: ____

GYIK

Melyek ennek a tömlőnek a fő előnyei?

A fő előnyök a nagy átmérőjű szállítás és a rugalmas csatlakozási lehetőség kombinációja, amely alkalmassá teszi a berendezés vibrációjával, csővezeték-elmozdulásával és telepítési eltéréssel járó alkalmazásokhoz.

A karima gyártható rajzok szerint?

Igen. A műszaki visszaigazolás a karima szabvány, méretek vagy az ügyfelek által megadott rajzok szerint történhet.

Használható ásványi hígtrágyához?

Igen. Az ásványi zagy koncentrációja, szemcsemérete, áramlási sebessége, nyomása és hőmérséklete alapján kiválaszthatók a megfelelő belső gumi anyagok és erősítő szerkezetek.

Mi az a MOQ?

A MOQ-t a specifikáció, a hossz, a szerkezet és a testreszabási követelmények szerint erősítik meg.

A standard termékek a rendelési feltételektől függően támogathatják a kis tételben történő vásárlást.

Mi a szállítási idő?

A standard termékek általában körülbelül 7-20 munkanapon belül elintézhetők.

A testreszabott termékeket és a speciális specifikációkat a rendelési követelményeknek megfelelően kell visszaigazolni.
