Cikk összefoglaló: A hullámos fém tágulási hézagszabályozott rugalmasságot biztosít a hőtágulásnak, rezgésnek, nyomásingadozásnak és mechanikai mozgásnak kitett ipari csövek számára. A hullámos, rozsdamentes acél harmonikaszerkezet használatával kompenzálhatja a tengelyirányú, oldalirányú és szögeltolódást, miközben segít csökkenteni a hegesztési varrat fáradását, a karima szivárgását és a feszültséggel összefüggő deformációt. Ez az útmutató ismerteti a működési elvét, a legfontosabb specifikációkat, az anyaglehetőségeket, az alkalmazásokat, a kiválasztási tényezőket és az igényes csővezetékrendszerek előnyeit.
Tartalomjegyzék
- Mi az a hullámos fém tágulási hézag?
- Hogyan működik az ipari csővezetékekben?
- Mik a legfontosabb műszaki adatok?
- Mik a főbb előnyei?
- Hol használják gyakran?
- Hogyan válasszuk ki a megfelelő terméket?
- Gyakran Ismételt Kérdések
- Végső gondolatok
Mi az a hullámos fém tágulási hézag?

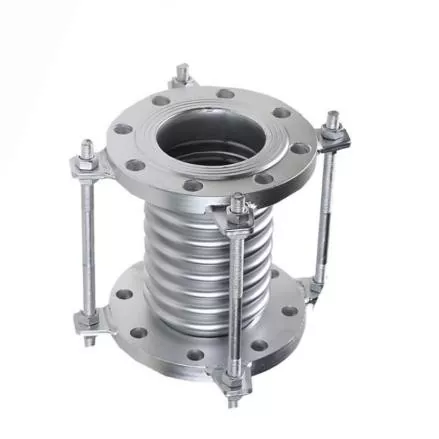

JIDONGDAkellékek aHullámos fém tágulási hézagÚgy tervezték, hogy az ipari csövek szabályozott rugalmasságát biztosítsák a szerkezeti stabilitás feláldozása nélkül. Hullámos harmonikaszerkezete lehetővé teszi, hogy a csővezeték alkalmazkodjon a hőmérséklet-változások, a berendezés vibrációja, a nyomásingadozások és a mechanikai igénybevétel okozta mozgásokhoz.
A merev csőszakasszal ellentétben a tágulási hézag szándékosan rugalmas területet hoz létre a csőrendszeren belül. Amikor egy csővezeték felmelegszik vagy lehűl, a hossza és helyzete megváltozhat. Ha ezeket a mozgásokat visszafogják, túlzott feszültség halmozódhat fel a hegesztési varratok, karimák, szelepek, szivattyúk és a csatlakoztatott berendezések körül. A megfelelően megtervezett fém dilatációs hézag segít elnyelni ezeket a mozgásokat, mielőtt káros terhelésekké válnának.
Az ipari fém tágulási hézagokat értékelő vásárlók számára a harmonika anyagát, a mozgási követelményeket, a nyomásértéket, a hőmérséklet-tartományt, a csatlakozási módot és a beépítési környezetet együttesen kell figyelembe venni.
Hogyan működik az ipari csővezetékekben?
A működési elv a hullámos fémharangok szabályozott rugalmas deformációján alapul. A többszörös tekercselés lehetővé teszi, hogy a harmonika meghajoljon, amikor a csatlakoztatott csővezeték mozog, miközben a fémszerkezet megtartja a nyomáshatárt.
Hőtágulási kompenzáció
A magas hőmérsékletű csővezetékek kitágulnak, amikor a folyamat hőmérséklete emelkedik, és összehúzódik, amikor csökken. Gőz-, kazán-, vegyi-, olaj- és hő-folyadék rendszerekben az ismételt hőmérsékleti ciklusok jelentős mozgást okozhatnak. A hullámos harmonika elnyeli ezt az elmozdulást, és csökkenti a merev csőszakaszokra átvitt feszültséget.
Mechanikai és rezgéskompenzáció
Az ipari berendezések, például a szivattyúk, kompresszorok, ventilátorok, turbinák és forgó gépek vibrációt okozhatnak a csatlakoztatott csövekben. A megfelelően kialakított tágulási hézag szabályozott mozgást tesz lehetővé, és megakadályozza, hogy a rezgés közvetlenül a merev csőcsatlakozásokon keresztül továbbadjon.
Többirányú mozgás
A rendszer kialakításától függően a fém dilatációs hézagok három fő mozgási kategóriát kompenzálhatnak:
- Axiális mozgás:összenyomás vagy meghosszabbítás a cső tengelye mentén.
- Oldalirányú mozgás:a csatlakoztatott csőszakaszok oldalirányú elmozdulása.
- Szögletes mozgás:forgó mozgás a csatlakoztatott csőszakaszok között.
Mik a legfontosabb műszaki adatok?
A tágulási hézag kiválasztását a tényleges működési feltételekkel kell kezdeni, nem pedig egyszerűen a névleges csőméret kiválasztásával. A JIDONGDA termékinformációi az ipari alkalmazásokhoz használt, különböző anyagú és csatlakozási konfigurációjú rozsdamentes acél harmonikakra vonatkoznak.
| Paraméter | Tipikus specifikáció | Mérnöki megfontolások |
|---|---|---|
| Fújtató szerkezet | Hullámos, rozsdamentes acél fújtató | Ellenőrzött rugalmasságot és mozgáskompenzációt biztosít |
| Anyag | SS304 / SS316 / SS321 / testreszabott ötvözetek | Válassza ki a hőmérséklet, a korrózió és a közegek kompatibilitása szerint |
| Üzemi nyomás | PN10–PN40, kiviteltől függően | Meg kell felelnie a tényleges működési és nyomásviszonyoknak |
| Hőmérséklet tartomány | -80°C és +600°C között, anyagtól függően | Az anyagminőség és a kialakítás határozza meg a használható hőmérsékleti határokat |
| Mozgás | Axiális / oldalirányú / szögletes | Kiválasztás előtt ki kell számítani a mozgás típusát és nagyságát |
| Méret | DN15–DN300 | A menetes változatok általában kisebb átmérőket fednek le |
| Kapcsolatok | Menetes / karimás / hegesztett | Válassza ki a csőelrendezés és a telepítési követelmények szerint |
| Kompatibilis média | Gőz / forró víz / olaj / gáz / vegyi folyadékok | Erősítse meg az anyag kompatibilitását a tényleges közeggel |
Minden projektnél meg kell erősíteni a tényleges nyomást, hőmérsékletet, mozgást, ciklusfrekvenciát és kifáradási követelményeket. Egyedi tervezés jöhet szóba, ha a szabványos konfigurációk nem felelnek meg a telepítési feltételeknek.
Mik a főbb előnyei?
1. Megbízható teljesítmény magas hőmérsékleten
A fémharangok különösen alkalmasak olyan alkalmazásokra, ahol a hőmérséklet meghaladja számos hagyományos rugalmas alkatrész gyakorlati működési tartományát. Az anyagválasztástól és a tervezéstől függően a rozsdamentes acél szerkezet képes támogatni az igényes termikus környezeteket.
2. Csökkentett csővezeték-feszültség
A hőmozgás fokozatosan túlzott terhelést eredményezhet a rögzített pontokon és a berendezések csatlakozásainál. A szabályozott rugalmasság bevezetésével a tágulási hézag segít a mozgás újraelosztásában és a stresszkoncentráció csökkentésében a kritikus területeken.
3. Jobb rezgésállóság
Ahol a gépek folyamatos vagy időszakos vibrációt keltenek, a rugalmas fémcsatlakozás segíthet a berendezés és a csövek közötti mozgás elkülönítésében. Ez hozzájárulhat a rendszer stabilitásának javításához, ha a kötést helyesen választják ki és szerelik fel.
4. Rugalmas telepítési lehetőségek
A menetes, karimás és hegesztett konfigurációk lehetővé teszik a tágulási hézagok integrálását a különböző csővezeték-architektúrákba. A kis átmérőjű menetes termékek hasznosak lehetnek a kompakt berendezések csatlakozásainál, míg a karimás és hegesztett kivitelek alkalmasak a nagyobb ipari csőrendszerekre.
5. Hosszú távú ciklikus teljesítmény
Az ipari csövek működési élettartama során több ezer fűtési és hűtési ciklust élhetnek át. A megfelelő fújtatógeometria, az anyagválasztás, a formázási minőség és a mozgásszabályozás ezért fontosak a megbízható kifáradási teljesítmény eléréséhez.
Hol használják gyakran?
A hullámos fém tágulási hézag értékes mindenhol, ahol a merev csővezetéknek alkalmazkodnia kell a hőeltolódáshoz vagy a mechanikai mozgáshoz. Tipikus alkalmazási területek a következők:
- Petrolkémiai feldolgozó csővezetékek
- Áramtermelő erőművek
- Gőz- és kazánrendszerek
- Magas hőmérsékletű HVAC rendszerek
- Ipari kemence berendezések
- Olaj- és gázfeldolgozó létesítmények
- Vegyi feldolgozó csővezetékek
- Tengerészeti mérnöki rendszerek
- Mechanikus berendezések csatlakozásai
- Magas hőmérsékletű folyadékszállító rendszerek
Például a kazánt a későbbi berendezésekkel összekötő gőzvezeték jelentős hőtágulást tapasztalhat az indítás során. Megfelelő mozgáskompenzáció nélkül ez a tágulás további terhelést jelenthet a csőtartókra és a berendezés fúvókáira. A helyesen megtervezett harmonika tágulási hézag egy kijelölt területet biztosít, ahol ez a mozgás előfordulhat.
Hogyan válasszuk ki a megfelelő terméket?
A termék kiválasztását mérnöki adatokon kell alapul venni, nem csupán a megjelenésen vagy a névleges átmérőn. Az árajánlatkérés előtt a vásárlóknak az alábbi információkat kell elkészíteniük:
- Névleges csőátmérő:Határozza meg a szükséges DN méretet és csatlakozási méreteket.
- Üzemi hőmérséklet:Adja meg a normál, minimum és maximum hőmérsékletet.
- Üzemi nyomás:Tartalmazza a normál és a maximális üzemi nyomást.
- Mozgási követelmények:Határozza meg a várható tengelyirányú, oldalirányú vagy szögelmozdulást.
- Média:Határozza meg, hogy a rendszer szállít-e gőzt, vizet, olajat, gázt, vegyszereket vagy más folyadékot.
- Anyagszükséglet:Válassza ki az SS304, SS316, SS321 vagy más megfelelő ötvözetet a környezetnek megfelelően.
- Csatlakozási mód:Határozza meg, hogy menetes, karimás vagy hegesztett végekre van-e szükség.
- Telepítési feltételek:Vegye figyelembe a rendelkezésre álló helyet, a csőtartókat, a vezetőket, a horgonyokat és a berendezés csatlakozásait.
Szintén fontos megkülönböztetni a tágulási hézagot az általános rugalmas csatlakozótól. A tágulási hézagokat meghatározott mozgási és fáradási követelmények alapján tervezték, ezért a harmonika geometriáját és a rendszer korlátait a teljes csővezeték-tervezés részeként kell értékelni.
Gyakran Ismételt Kérdések
1. kérdés: Mi a hullámos fém tágulási hézag elsődleges célja?
Elsődleges célja a hőtágulás és a szabályozott mechanikai mozgás kompenzálása a csőrendszerekben, miközben csökkenti a merev alkatrészekre átvitt feszültséget.
2. kérdés: Használhatók-e fém tágulási hézagok gőzvezetékekhez?
Igen. A rozsdamentes acél harmonika tágulási hézagokat általában gőz- és kazáncsövekben alkalmazzák, feltéve, hogy a kiválasztott anyag, nyomásérték, hőmérséklet-besorolás és mozgási kapacitás megfelel az üzemi feltételeknek.
Q3: Milyen anyagokat használnak általában?
A gyakori opciók közé tartozik az SS304, SS316 és SS321 rozsdamentes acél. A testre szabott ötvözetek is szóba jöhetnek, ha nagyobb korrózióállóság vagy speciális működési feltételek szükségesek.
4. kérdés: A menetes tágulási hézagok alkalmasak kis csővezetékekhez?
Igen. A menetes konfigurációk különösen alkalmasak kisebb átmérőjű csővezetékekhez, berendezések csatlakoztatásához és korlátozott helyű telepítésekhez.
5. kérdés: Mi a különbség a tengelyirányú, oldalirányú és szögmozgás között?
A tengelyirányú mozgás a csőtengely mentén, az oldalirányú mozgás oldalirányban, a szögmozgás pedig az összekapcsolt csőszakaszok közötti forgást jelenti. A tágulási hézag kiválasztása előtt meg kell határozni a kívánt mozgástípust.
6. kérdés: Testreszabható a termék?
Igen. A projekt követelményeitől függően a testreszabás magában foglalhatja az anyagminőséget, a méretet, a nyomásértéket, a csatlakozási konfigurációt és egyéb műszaki paramétereket.
Végső gondolatok
Egy megfelelően megtervezettHullámos fém tágulási hézagfontos szerepet játszhatnak az ipari csövek védelmében a hőtágulás, vibráció, mechanikai elmozdulás és felhalmozódott feszültség ellen. A rozsdamentes acél harmonika, a többféle csatlakozási lehetőség és a konfigurálható mérnöki paraméterek révén az energiatermelés, a petrolkémiai, a vegyi feldolgozás, a HVAC, a tengeri és a magas hőmérsékletű folyadékrendszerek igényes alkalmazásaihoz illeszthető. A JIDONGDA támogatja a testreszabott fém dilatációs hézagokat a projektspecifikus méret, anyag, nyomás, hőmérséklet, mozgás és csatlakozási követelmények alapján. Ha tágulási hézagot választ egy új telepítéshez vagy egy meglévő alkatrész cseréjéhez,lépjen kapcsolatba velünkhogy megbeszélje működési feltételeit és kérjen megfelelő ipari megoldást.
