JIDONGDAipari csatlakozási megoldásokat kínál az igényes csővezetéki alkalmazásokhoz, és aRozsdamentes acél 316L hüvelyfontos opció olyan rendszerek számára, amelyek megbízható csatlakozást, korrózióállóságot és hosszú távú szervizteljesítményt igényelnek. Anyagtulajdonságainak, csatlakozási kialakításának és alkalmazási követelményeinek megértése segít a vevőknek kiválasztani a megfelelő alkatrészt projektjeikhez.
Az érvéghüvely kicsi, de nélkülözhetetlen eleme számos csővezeték- és folyadékkezelő rendszernek. 316L-es rozsdamentes acélból készülve a korrózióállóság, a hegeszthetőség, a mechanikai tartósság és az igényes ipari környezettel való kompatibilitás hasznos kombinációját kínálja. A 316L alacsony szén-dioxid-tartalma segít csökkenteni a hegesztés közbeni érzékenység kockázatát, míg molibdéntartalma számos környezetben javítja a helyi korrózióval szembeni ellenállást a közönséges 304-es rozsdamentes acélhoz képest. Ez az útmutató elmagyarázza, hogyan működik a rozsdamentes acél érvéghüvely, hol használják, hogyan kell kiértékelni a specifikációit, és mit kell figyelembe venniük a vásárlóknak a rendelés leadása előtt.
Tartalomjegyzék
- Mi az a rozsdamentes acél 316L hüvely?
- Főbb anyagok tulajdonságai és előnyei
- Általános ipari alkalmazások
- Hogyan válasszuk ki a megfelelő hüvelyt
- 316L vs. 304 rozsdamentes acél érvéghüvelyek
- Bevált telepítési és karbantartási gyakorlatok
- Vásárlási ellenőrző lista ipari vásárlók számára
- Gyakran Ismételt Kérdések
- Következtetés: A megfelelő csatlakozási megoldás megtalálása

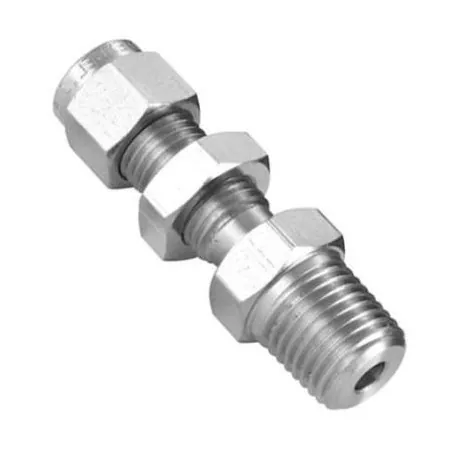

Mi az a rozsdamentes acél 316L hüvely?
A rozsdamentes acél érvéghüvely olyan szerelvény vagy csatlakozó alkatrész, amelyet arra terveztek, hogy támogassa a csövek és csövek csatlakoztatását, tömítését, elhelyezését vagy rögzítését, az adott kialakítástól függően. Az érvéghüvelyeket különböző csatlakozási rendszerekben használják, beleértve az egészségügyi bilincs-szerelvényeket és a kompressziós típusú szerelvényeket. Pontos működésük a csatlakozási szabványtól és a környező alkatrészek konfigurációjától függ.
A 316L egy alacsony szén-dioxid-kibocsátású ausztenites rozsdamentes acél, amelyet általában UNS S31603-ként azonosítanak. Ötvözetösszetétele krómot, nikkelt és molibdént tartalmaz. A króm támogatja a védő passzív felületi réteg kialakulását, míg a molibdén javítja a lyuk- és réskorrózióval szembeni ellenállást számos szolgáltatási környezetben.
Az „L” betű az alacsony szén-dioxid-kibocsátást jelenti. A szabványos 316-os rozsdamentes acélhoz képest a 316L-nek alacsonyabb a maximális széntartalma, általában 0,03% az általános előírások szerint. Ez segít csökkenteni a króm-karbid kiválását és a hegesztés közbeni szemcseközi korrózió ezzel járó kockázatát.
A „316L érvéghüvely” kifejezés azonban önmagában nem határoz meg minden termékjellemzőt. A vevőknek meg kell erősíteniük a csatlakozási módot, a méreteket, az alkalmazandó anyagszabványt, a felületi minőséget és a tervezett használati feltételeket, mielőtt kiválasztják az alkatrészt.
Főbb anyagok tulajdonságai és előnyei
1. Javított korrózióállóság
Az egyik fő ok, amiért a mérnökök a 316L-es rozsdamentes acélt írják elő, az a sok korrozív környezettel szembeni ellenállás. Molibdéntartalma általában jobban ellenáll a helyi korróziónak, mint a 304-es rozsdamentes acél, így bizonyos tisztító vegyi anyagokat, technológiai folyadékokat és párás ipari környezetet érintő alkalmazásokban hasznos.
Ennek ellenére a 316L nem korrózióálló. A meleg kloridoldatok, a magas kloridkoncentráció, a lerakódások és a rosszul kialakított repedések továbbra is lyuk- vagy réskorróziót okozhatnak. Az érvéghüvely tényleges teljesítménye a folyadék összetételétől, a hőmérséklettől, az expozíciós időtől, a felület állapotától és a tisztítási eljárástól függ.
2. Jó hegeszthetőség
Alacsony, 316 literes szén-dioxid-tartalma praktikus választássá teszi hegesztett csőszerelvényekhez. Megfelelő hegesztési eljárások betartása esetén segít csökkenteni az érzékenység kockázatát a hő által érintett zónában. A helyes hegesztés, a hegesztés utáni tisztítás és a felület megfelelő helyreállítása továbbra is fontos a korrózióállóság fenntartásához.
3. Tartósság az ipari szolgáltatásokhoz
A 316 literes rozsdamentes acél a hasznos mechanikai szilárdságot szívóssággal és hajlékonysággal ötvözi. A helyesen meghatározott érvéghüvely tartós csatlakozóelemet biztosíthat a rendszeres üzemeltetésnek, tisztításnak és karbantartásnak kitett ipari rendszerekben.
A tényleges nyomás- és hőmérséklethatárokat a teljes csatlakozási egységből kell megállapítani, beleértve a hüvely kialakítását, az illeszkedő alkatrészeket, a tömítést vagy a tömítőelemeket, a beépítési módot és a gyártó adatait. Az anyagminőség önmagában nem elegendő a biztonságos üzemi nyomás meghatározásához.
4. Alkalmasság tisztítható rendszerekre
Megfelelő felületkezeléssel és csatlakozási geometriával gyártva a 316L alkatrészek támogatják a tisztítható folyadékkezelő rendszereket. Ez különösen fontos az élelmiszer-feldolgozás, az italgyártás, a biotechnológia és a gyógyszerészeti berendezések esetében.
A higiéniai alkalmasság nem csak az ötvözetből fakad. Értékelni kell a felület érdességét, a hegesztés minőségét, a résszabályozást, a vízelvezetést, a passziválást és a vonatkozó egészségügyi szabványnak való megfelelést is.
- Jó általános korrózióállóság számos ipari környezetben.
- Fokozott ellenállás a helyi korrózióval szemben a 304-hez képest számos kloridtartalmú körülmény között.
- Alacsony szén-dioxid-kibocsátású összetétel, amely támogatja a hegesztett gyártást.
- Kompatibilitás a megfelelő polírozási és passziválási eljárásokkal.
- Megfelelő megválasztás, telepítés és karbantartás esetén hosszú élettartam lehetséges.
Általános ipari alkalmazások
A rozsdamentes acél 316L érvéghüvelyek különféle folyadékkezelő és technológiai berendezésekben használhatók. A megfelelő kialakítás attól függ, hogy a csatlakozásnak támogatnia kell-e az egészségügyi tisztítást, a vegyszerállóságot, a gyakori szétszerelést vagy az állandó telepítést.
Élelmiszer- és italfeldolgozás
Az élelmiszer- és italgyártó sorok gyakran igényelnek korrózióálló alkatrészeket, amelyek elviselik az ismételt mosást és tisztítást. Megfelelő 316 literes érvéghüvelyek használhatók folyékony összetevők csővezetékeihez, italszállításhoz és technológiai berendezésekhez. A termékkel érintkező felületeknek meg kell felelniük a vonatkozó higiéniai és anyagkövetelményeknek.
Gyógyszerészeti és biotechnológiai berendezések
A gyógyszerészeti és biotechnológiai létesítmények 316L-es komponenseket használhatnak a tiszta folyamatú csővezetékekben és a kapcsolódó berendezésekben. Ezekben az alkalmazásokban az anyag nyomon követhetősége, a felületi minőség, a hegesztési varratok ellenőrzése, valamint a tisztítási és sterilizálási eljárásokkal való kompatibilitás ugyanolyan fontos lehet, mint a névleges ötvözetminőség.
Vegyi feldolgozás
Egyes vegyszer-átviteli rendszerek a 316L-es rozsdamentes acél korrózióállóságát élvezik. A hüvely meghatározása előtt a mérnököknek fel kell mérniük a pontos vegyszerkoncentrációt, az üzemi hőmérsékletet, a nyomást és a kloridoknak vagy más agresszív anyagoknak való lehetséges kitettséget.
Ipari folyadék- és műszerrendszerek
Konfigurációjától függően egy érvéghüvely csőcsatlakozások, műszeregységek, folyamatelosztók vagy más ipari folyadékrendszerek részét képezheti. A megfelelő méretkompatibilitás és a biztonságos tömítés elengedhetetlen a szivárgás és a karbantartási megszakítások minimalizálásához.
Az anyagválasztással kapcsolatos további információkért a vásárlók egy elismert műszaki erőforráshoz fordulhatnak, például a Parker műszer- és felszerelési erőforrásaihoz, és összehasonlíthatják az útmutatót saját rendszerük követelményeivel.
Hogyan válasszuk ki a megfelelő hüvelyt
A megfelelő érvéghüvely kiválasztása többet igényel, mint az anyagminőség ellenőrzése. A műszakilag megfelelő alkatrésznek meg kell felelnie a csőrendszernek, az üzemeltetési feltételeknek és a vonatkozó minőségi követelményeknek.
1. Erősítse meg a kapcsolat típusát
Határozza meg, hogy az alkalmazáshoz szükség van-e egészségügyi szorítóhüvelyre, kompressziós illesztőelemre vagy más speciális kialakításra. Ezek a konfigurációk különböző célokat szolgálnak, és nem cserélhetők fel automatikusan.
2. Ellenőrizze a méreteket és a kompatibilitást
Ellenőrizze a cső külső átmérőjét, a csatlakozási méreteket, az illeszkedési geometriát és a vonatkozó méretszabványt. Szorítószerű csatlakozások esetén ellenőrizze a hüvely, a tömítés, a bilincs és a csatlakoztatott cső kompatibilitását. Kompressziós rendszerek esetén ellenőrizze a teljes szerelvénysorozatot és a gyártó összeszerelési utasításait.
3. Értékelje a működési környezetet
Jegyezze fel a normál és maximális üzemi nyomást, a hőmérséklet-tartományt, a technológiai közeget, a tisztító vegyszereket és a karbantartás várható gyakoriságát. Ha a rendszer kloridban gazdag folyadékokat vagy agresszív vegyszereket kezel, kérjen anyagkompatibilitási felülvizsgálatot, ahelyett, hogy feltételezné, hogy a 316L megfelelő.
4. Adja meg a felületkezelést és a dokumentációt
Higiénikus alkalmazásokhoz határozza meg a szükséges belső és külső felületkezelést, adott esetben a felületi érdesség értékét és a hegesztési minőséggel kapcsolatos elvárásokat. Kérdezze meg a szállítót, hogy rendelkezésre állnak-e anyagvizsgálati jelentések, méretellenőrzési jegyzőkönyvek vagy egyéb dokumentáció.
5. Erősítse meg a megfelelőségi követelményeket
Határozza meg, hogy a projekthez szükség van-e egy adott ASTM, EN, ASME, 3-A vagy más vonatkozó specifikációra. Nem minden érvéghüvely felel meg automatikusan minden szabványnak. Vásárlás előtt erősítse meg az adott terméket, anyagot, felületet és a dokumentáció terjedelmét.
316L vs. 304 rozsdamentes acél érvéghüvelyek
Mind a 304, mind a 316L széles körben használt ausztenites rozsdamentes acél, de ötvözetösszetételük és korróziós teljesítményük eltérő. Az alábbi táblázat általános összehasonlítást ad az előzetes anyagválasztás támogatására.
| Összehasonlító elem | 316L rozsdamentes acél | 304 rozsdamentes acél |
|---|---|---|
| Anyag típusa | Alacsony széntartalmú ausztenites rozsdamentes acél | Ausztenites rozsdamentes acél |
| Tipikus ötvöző elemek | Króm, nikkel és molibdén | Króm és nikkel; általában nincs szándékos molibdén hozzáadása |
| Helyi korrózióállóság | Általában jobb sok klorid tartalmú környezetben | Általában alacsonyabb, mint 316 liter hasonló klorid körülmények között |
| Hegesztési szempontok | Az alacsony szén-dioxid-kibocsátás csökkenti az érzékenység kockázatát | A 304L-t gyakran előnyben részesítik a standard 304-gyel szemben az alacsonyabb széntartalmú hegesztett alkalmazásoknál |
| Gyakori alkalmazások | Igényesebb folyamat, higiénikus és korrózióérzékeny rendszerek | Általános ipari, élelmiszeripari berendezések és kevésbé agresszív környezet |
| Relatív anyagköltség | Általában magasabb | Általában alacsonyabb |
| Kiválasztási prioritás | Vegye figyelembe, hogy mikor van szükség további korrózióállóságra | Vegye figyelembe, hogy a szolgáltatási feltételek megengedik, és mikor fontos a költséghatékonyság |
Ez az összehasonlítás inkább általános, mintsem helyettesíti a mérnöki értékelést. Egyik ötvözet sem mentes minden korrozív környezettel szemben. Hegesztett alkalmazásoknál a 304L-t és a 316L-t gyakran hasonlítják össze, mivel alacsonyabb széntartalmuk csökkentheti az érzékenység kockázatát.
Bevált telepítési és karbantartási gyakorlatok
Még egy jó minőségű érvéghüvely is idő előtt meghibásodhat, ha a csatlakozást nem megfelelően szerelik fel, vagy nem megfelelő üzemi körülményeknek van kitéve. A dokumentált telepítési és karbantartási eljárás segít megóvni a csőrendszer integritását.
- Összeszerelés előtt ellenőrizze:Ellenőrizze a hüvelyt horpadások, karcolások, deformációk, szennyeződések és látható korrózió szempontjából.
- Tiszta illeszkedő felületek:Távolítsa el a szennyeződéseket, olajat, részecskéket és maradványokat, amelyek megzavarhatják a tömítést vagy a higiéniai teljesítményt.
- Használjon kompatibilis komponenseket:Illessze a hüvelyt a megfelelő tömítéshez, bilincshez, csőhöz vagy kompressziós illesztéshez.
- Kövesse a telepítési eljárást:Használja a csatlakozás típusának megfelelő hegesztési módot, összeszerelési sorrendet és meghúzási követelményeket.
- Telepítés után ellenőrizze:Vizsgálja meg a hegesztéseket és tömítéseket, majd végezzen megfelelő szivárgás- vagy nyomáspróbát jóváhagyott eljárás szerint.
- Tartsa be a takarítási ütemtervet:Távolítsa el a lerakódásokat és maradványokat az ötvözettel és az eljárással kompatibilis vegyszerekkel és eljárásokkal.
- Az ismétlődő hibák kivizsgálása:Ellenőrizze, hogy nincs-e túlzott klorid-expozíció, nem megfelelő tisztítószerek, repedések, rossz vízelvezetés vagy nem megfelelő összeszerelés.
Kritikus folyamatrendszerek esetében a karbantartási időközöknek és az ellenőrzési módszereknek a működési kockázaton, a vonatkozó előírásokon és a berendezés gyártójának ajánlásain kell alapulniuk.
Vásárlási ellenőrző lista ipari vásárlók számára
Mielőtt árajánlatot kérne rozsdamentes acél érvéghüvelyre, készítsen egy tömör specifikációs lapot. Ez segít a beszállítóknak azonosítani a megfelelő konfigurációt, és csökkenti annak kockázatát, hogy inkompatibilis alkatrészeket kapjanak.
- Anyag:Erősítse meg a 316L minőséget és a szükséges anyagszabványt.
- Csatlakozási stílus:Adja meg az egészségügyi bilincseket, kompressziós, hegesztett vagy más szükséges konfigurációkat.
- Méretek:Adja meg a csőméretet, a csatlakozási méreteket és a rajzokat, ha rendelkezésre állnak.
- Felületkezelés:Adja meg a polírozási, érdességi vagy passziválási követelményeket, ha vannak.
- Szolgáltatási feltételek:Dokumentálja a nyomást, a hőmérsékletet, a folyadékösszetételt és a tisztító vegyszereket.
- Minőségi dokumentumok:Kérdezzen az anyagtanúsítványokról, az ellenőrzési jegyzőkönyvekről és a nyomon követhetőségi követelményekről.
- Megrendelés részletei:Erősítse meg a mennyiséget, a csomagolást, az átfutási időt és a szállítási célt.
- Projekt szabványok:Határozzon meg minden kötelező egészségügyi, méretbeli vagy szabályozási követelményt.
Termékspecifikus kérdés esetén a vásárlók áttekinthetik a Stainless Steel 316L Ferrule termékoldalát, és a specifikáció véglegesítése előtt megerősítést kérhetnek a rendelkezésre álló méretekről, a csatlakozási tervről, az anyagdokumentációról és egyéb műszaki részletekről.
Gyakran Ismételt Kérdések
1. Mi a fő előnye a rozsdamentes acél 316L érvéghüvelynek?
Fő előnye a korrózióállóság, a hegeszthetőség és a tartósság kombinációja. A 316L-ben lévő molibdén általában javítja a helyi korrózióval szembeni ellenállást a 304-es rozsdamentes acélhoz képest, míg az alacsony széntartalom csökkenti a hegesztés közbeni érzékenység kockázatát.
2. A 316L rozsdamentes acél alkalmas élelmiszeripari és gyógyszerészeti alkalmazásokra?
Széles körben használják élelmiszer-feldolgozásban, gyógyszerészeti és egyéb higiéniai rendszerekben. Az alkalmasság azonban az adott termékkialakítástól, a felületkezeléstől, az anyag nyomon követhetőségétől, a tisztítási követelményektől és az alkalmazandó iparági szabványoktól függ. Az anyagminőség önmagában nem biztosítja a szabályozási vagy egészségügyi megfelelőséget.
3. Ellenállhat-e egy 316L-es érvéghüvely minden vegyszernek és kloridoldatnak?
Bár a 316L jó ellenálló képességet biztosít számos korrozív közeggel szemben, bizonyos körülmények között előfordulhat lyukkorrózió, réskorrózió vagy feszültségkorróziós repedés. Használat előtt értékelni kell a kémiai koncentrációt, a hőmérsékletet, az expozíció időtartamát és az összetevők kialakítását.
4. Milyen információk szükségesek a rozsdamentes acél érvéghüvely megrendeléséhez?
Adja meg a szükséges anyagminőséget, csatlakozási típust, méreteket, működési feltételeket, felületi minőséget, mennyiséget és minden vonatkozó szabványt. A rajzok, az illeszkedő alkatrészek specifikációi és a dokumentációs követelmények segíthetnek a szállítónak a kompatibilitás megerősítésében.
5. Minden 316L-es érvéghüvely megfelel az egészségügyi szabványoknak?
Nem. Az egészségügyi megfelelőség a teljes terméktervtől, a gyártási minőségtől, a felületkezeléstől, az anyagdokumentációtól és az adott szabványtól függ. Kérjen termékspecifikus bizonyítékot, ha a 3-A, ASME BPE vagy más szabványnak való megfelelés szükséges a projekthez.
6. Hogyan ellenőrizhetik a vásárlók a 316L-es érvéghüvely minőségét?
Kérje a vonatkozó anyagvizsgálati jelentéseket, a méretvizsgálati eredményeket, a felületkezelési adatokat és a nyomon követhetőségi dokumentációt. Kritikus alkalmazások esetén ellenőrizze, hogy a dokumentumok megfelelnek-e a szállított terméknek és a szükséges specifikációnak.
Következtetés: A megfelelő csatlakozási megoldás megtalálása
A rozsdamentes acél 316L érvéghüvely megbízható választás lehet olyan csővezetékekhez és folyadékkezelő rendszerekhez, amelyek korrózióállóságot, tartós csatlakozásokat és kompatibilitást igényelnek a nehéz ipari körülményekkel. Teljesítménye nemcsak az ötvözet minőségétől függ, hanem a méretpontosságtól, a csatlakozási kialakítástól, a felületminőségtől, a beépítési minőségtől és az üzemi környezet kémiájától is.
A JIDONGDA lehetőségeit értékelő vásárlók számára a leghatékonyabb megközelítés az alkalmazás műszaki követelményeinek meghatározása, majd a termékspecifikációk és az alátámasztó dokumentáció ellenőrzése. Ha segítségre van szüksége a megfelelő konfiguráció meghatározásához, a méretek megerősítéséhez vagy a projekt követelményeinek megbeszéléséhez,lépjen kapcsolatba velünktermékinformációk kéréséhez és az alkalmazásához szabott csatlakozási megoldás felfedezéséhez.
