Nagynyomású hidraulikus gumitömlő

A nagynyomású hidraulikus gumitömlőt hidraulikaolaj átvitelére használják gépekben és hidraulikus rendszerekben. Belső csővel, erősítőréteggel és külső burkolattal vannak kialakítva, hogy megfeleljenek a különböző nyomás- és működési követelményeknek.

A JIDONGDA hidraulikatömlő opciókat kínál építőipari gépekhez, mezőgazdasági gépekhez, bányászati ​​berendezésekhez és ipari alkalmazásokhoz. Egyedi hosszúságok és tömlőszerelvények kaphatók az ügyfél specifikációi szerint.

Mi az a nagynyomású hidraulikus tömlő?

A nagynyomású hidraulikus gumitömlő egy rugalmas nyomócső, amelyet hidraulikaolaj vagy más kompatibilis hidraulikafolyadék szállítására használnak hidraulikus rendszerekben. Jellemzően egy belső csőből, erősítőrétegből és külső burkolatból áll.

A belső cső közvetlenül érintkezik a szállított folyadékkal, az erősítőréteg ellenáll a fő nyomásterhelésnek, a külső burkolat pedig védi a tömlőt a külső környezeti tényezőktől és a mechanikai sérülésektől.

A különböző üzemi nyomásoknak, nyomásimpulzus-követelményeknek és működési környezeteknek megfelelően a nagynyomású hidraulikus gumitömlők különböző erősítőszerkezetekkel gyárthatók.

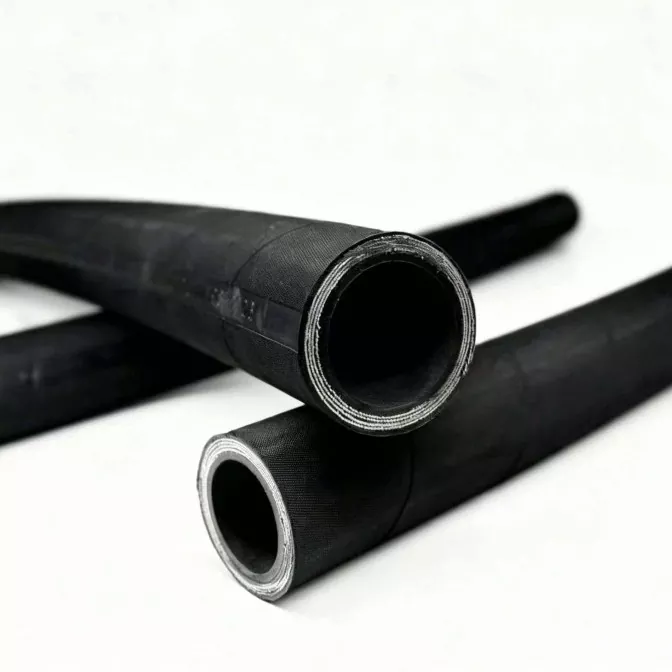

Acélhuzal fonott hidraulikus tömlő

Az acélhuzal fonott hidraulika tömlők olyan hidraulikus rendszerekhez alkalmasak, amelyek rugalmas csatlakozásokat és megfelelő nyomásteljesítményt igényelnek. Az egyes termékmodellek szerint különböző nyomásértékeknek és alkalmazási követelményeknek felelhetnek meg.

Acélhuzal spirális hidraulikus tömlő

Az acélhuzalos spirális hidraulikatömlők speciális üzemi nyomást és nyomásimpulzus-teljesítményt igénylő hidraulikus rendszerekhez készültek. Alkalmazási körük a tömlőmodelltől, a merevítőszerkezet kialakításától és a vonatkozó vizsgálati eredményektől függ.

A nagynyomású hidraulikus gumitömlők nyomásképességét nem csak a megjelenés, az átmérő vagy az acélhuzalrétegek száma határozza meg. A végső kiválasztásnak az adott termékmodell, a műszaki paraméterek, az alkalmazandó szabványok és a vizsgálati eredmények alapján kell történnie.

Hidraulikafolyadék kompatibilitás

Miért fontos a hidraulikafolyadék-kompatibilitás?

A hidraulikus rendszerek általában hidraulikaolajat használnak, de a különböző berendezések különböző típusú munkafolyadékokkal működhetnek.

Ha a hidraulikafolyadék nem kompatibilis a tömlő belső cső anyagával, duzzadást, megkeményedést, lágyulást, repedést vagy teljesítményromlást okozhat, ami befolyásolhatja a tömlő élettartamát és az üzembiztonságot.

A hidraulika olajtömlő kiválasztásakor a következő információkat kell megerősíteni:

· Hidraulikafolyadék típusa

· Folyadék összetétele

· Üzemi hőmérséklet

· Üzemi nyomás

· Környezeti feltételek

A szokásos kiválasztási információk közé tartoznak az ásványi alapú hidraulikaolajok, a szintetikus hidraulikafolyadékok és más speciális hidraulikus közegek.

A különböző folyadékokkal való kompatibilitást meg kell erősíteni a tényleges összetétel, a belső cső anyaga és a működési feltételek szerint. Nem feltételezhető, hogy ugyanaz a hidraulikatömlő minden hidraulikaolajhoz, szintetikus folyadékhoz vagy vízbázisú folyadékhoz alkalmas.

Ha egy hidraulikus rendszer speciális folyadékokat használ, ajánlatos megadni a folyadék nevét és műszaki adatait, hogy a tömlőanyag kompatibilitása tovább ellenőrizhető legyen.

Tömlőépítés

Egy tipikus nagynyomású hidraulikus gumitömlő általában a következő alkatrészekből áll:

01｜Belső cső

A belső cső közvetlenül érintkezik a hidraulikafolyadékkal.

A fő szempontok a következők:

· Olajellenállás

· Folyadékkompatibilitás

· Hőmérsékletállóság

· Rugalmasság

A belső cső anyagát és vastagságát az adott tömlőmodellnek és a működési feltételeknek megfelelően kell kiválasztani.

02｜Megerősítő réteg

Az erősítőréteg kulcsfontosságú szerkezet, amely meghatározza a tömlő nyomási képességét.

A terméksorozatnak és a nyomási követelményeknek megfelelően a tömlő acélhuzal fonott vagy acélhuzal spirális megerősítő szerkezeteket fogadhat el.

A kiválasztásnál figyelembe kell venni:

· Üzemi nyomás

· Felrobbanási nyomás

· Nyomásimpulzus-követelmények

· Tömlő átmérője

· Minimális hajlítási sugár

· Telepítési feltételek

A gyakori nyomásváltoztatással rendelkező hidraulikus rendszereknél azt is ellenőrizni kell, hogy a tömlő megfelel-e a szükséges nyomásimpulzusteljesítménynek.

03｜Külső burkolat

A külső burkolat külső védelmet nyújt a merevítőszerkezet számára.

A működési környezettől függően a következő tényezőket kell figyelembe venni:

· Kopásállóság

· Időjárásállóság

· Olaj- és zsírállóság

· Ózonállóság

· Mechanikai védelem

04｜Hidraulikus szerelvények és tömlőegységek

A nagynyomású hidraulikus gumitömlők felszerelhetők megfelelő szerelvényekkel a berendezés csatlakozási követelményeinek megfelelően, hogy hidraulikatömlő-szerelvényt hozzanak létre.

A választható felszerelési lehetőségek a következők:

· Egyenes szerelvények

· 45°-os könyökidomok

· 90°-os könyökidomok

· Metrikus menetes szerelvények

· BSP menetes szerelvények

· JIC szerelvények

· ORFS szerelvények

· Karimás szerelvények

Az adott szerelvénytípust, menetspecifikációt, tömítési módot és krimpelési paramétereket a berendezés interfészeinek és a termékkövetelményeknek megfelelően meg kell erősíteni.

A tömlőt, a szerelvényeket és a krimpelési paramétereket megfelelő összeszerelési rendszernek kell tekinteni. A különböző specifikációjú komponenseket nem szabad véletlenszerűen keverni.

Műszaki előírások

Üzemi nyomás és hőmérséklet

Az üzemi nyomás, a felszakítási nyomás és az üzemi hőmérséklet különböző műszaki paraméterek, és nem helyettesíthetik egymást.

A tömlő megengedett üzemi nyomását olyan tényezők befolyásolják, mint a belső átmérő, az erősítés szerkezete, a termékmodell, a hőmérséklet és a működési feltételek. Amikor a hőmérséklet emelkedik, előfordulhat, hogy egyes tömlők megengedett üzemi nyomását ennek megfelelően módosítani kell.

Folyamatos vagy gyakori nyomásimpulzusokkal rendelkező hidraulikus rendszerek esetén azt is ellenőrizni kell, hogy a nyomásimpulzus teljesítménye megfelel-e a berendezés követelményeinek.

Ezért a vásárlóknak ki kell választaniuk a megfelelő tömlőmodellt a tényleges alkalmazásnak megfelelően, és meg kell erősíteniük a végső teljesítményt a termék műszaki adatai és a tényleges vizsgálati eredmények alapján.

Tipikus alkalmazások

Építőipari gépek – Kotrógépek, rakodók, daruk és egyéb hidraulikus berendezések.

Mezőgazdasági gépek – Traktorok, betakarítógépek és mezőgazdasági berendezések.

Ipari berendezések – Hidraulikus prések, erőművek és ipari gépek.

Bányászati ​​berendezések – Igényes ipari környezetben működő hidraulikus rendszerek.

Anyagmozgató berendezések – Targoncák, emelőberendezések és egyéb hidraulikus alkalmazások.

A tömlőt a berendezés működési feltételeinek megfelelően kell kiválasztani.

Vállalati tanúsítványok és dokumentumok

Minőségirányítási rendszer tanúsítása

Környezetirányítási rendszer tanúsítása

Nagynyomású hidraulikatömlő szabadalmi tanúsítvány

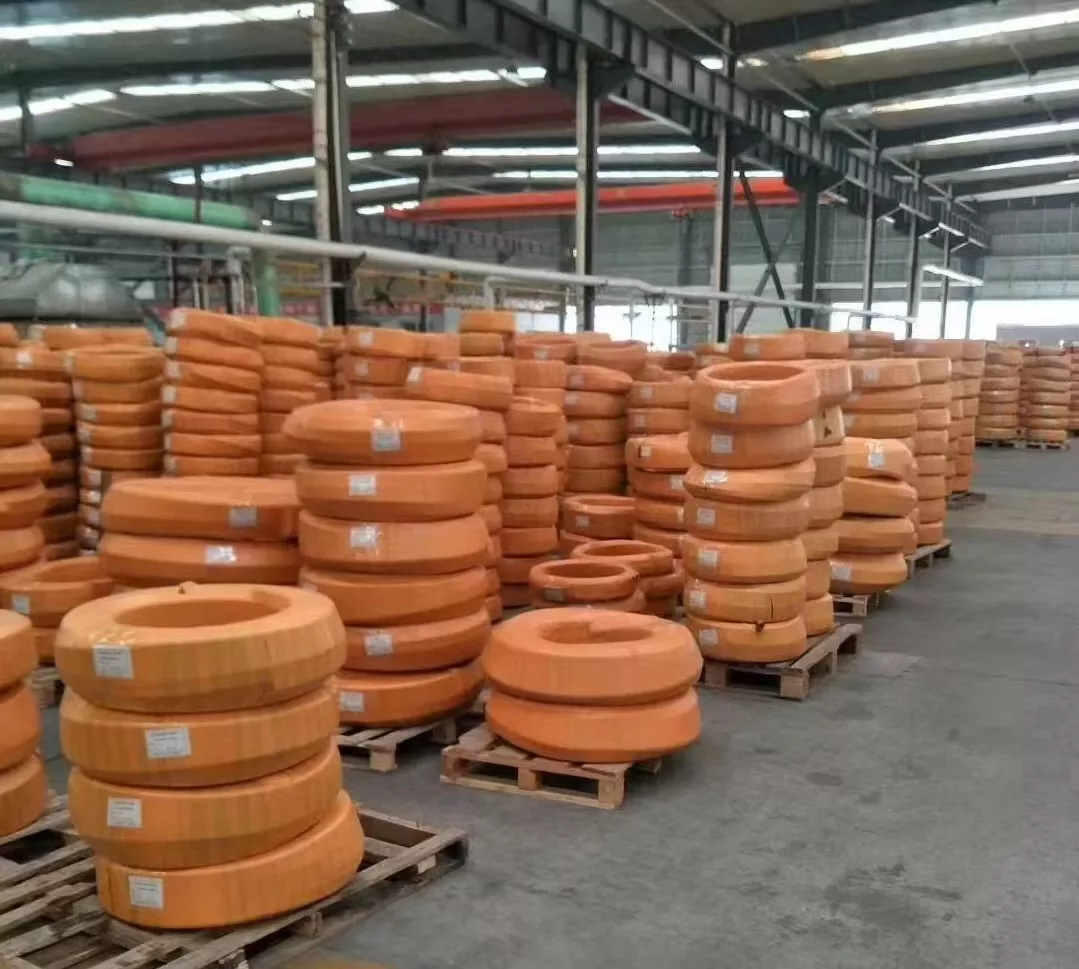

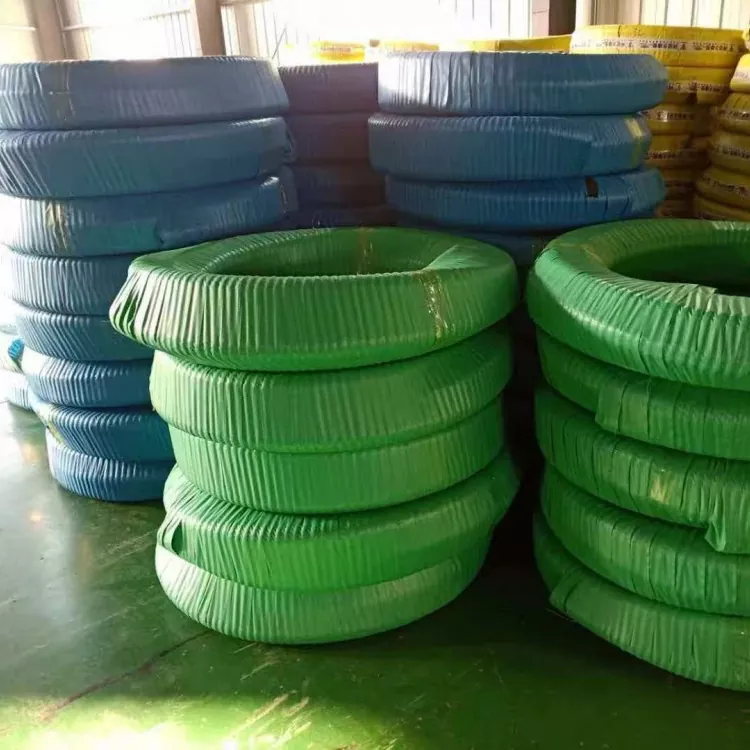

Gyári és gyártási képesség

Miért válassza a JIDONGDA tömlőket?

A JIDONGDA különféle ipari alkalmazásokhoz szállít hidraulikus tömlőket, és az ügyfelek igényei szerint koordinálhatja a termékbeszerzést.

· Acélhuzal fonott és spiráltömlő opciók

· Személyre szabott méretek és hosszúságok

· Hidraulikus szerelvények és tömlőegységek

· OEM és nem szabványos specifikációk

· Termékegyeztetés rajzok vagy minták alapján

· Rugalmas ellátási megoldások különböző projektekhez

Telepítés és karbantartás

· Válassza ki a hidraulikus rendszerének megfelelő nyomásértéket.

· Ellenőrizze a hidraulikafolyadék és a tömlő anyaga közötti kompatibilitást.

· Kerülje a túlzott hajlítást, csavarodást és a külső kopást.

· Használjon kompatibilis szerelvényeket és a megfelelő krimpelési specifikációkat.

· Rendszeresen ellenőrizze, hogy nincsenek-e repedések, kidudorodások, szivárgások és sérült szerelvények.

Hagyja abba a sérült tömlő használatát, és ellenőrzés vagy csere előtt kövesse a berendezés gyártójának biztonsági eljárásait.

GYIK

Q1. Mire használható a nagynyomású hidraulika tömlő?

A nagynyomású hidraulikus tömlőket hidraulikaolaj vagy kompatibilis hidraulikus folyadékok átvitelére használják hidraulikus rendszerekben, beleértve az építőipari gépeket, ipari berendezéseket, mezőgazdasági gépeket és egyéb hidraulikus alkalmazásokat.

Q2. Mi a különbség a fonott és a spirális hidraulikatömlők között?

Az acélhuzal fonott és acélhuzal spiráltömlők különböző erősítőszerkezeteket használnak. Nyomásértékük, rugalmasságuk és nyomásimpulzus-teljesítményük az adott termékkialakítástól és az alkalmazandó specifikációktól függ.

Q3. Milyen üzemi nyomást tud elviselni a hidraulikatömlő?

A megengedett üzemi nyomás a tömlősorozattól, a belső átmérőtől, az erősítés szerkezetétől és az üzemi feltételektől függ. Kérjük, adja meg a kívánt nyomást és tömlőméretet a modell kiválasztásához.

Q4. Hidraulika tömlőket tud szerelvényekkel ellátni?

Igen. A hidraulikus tömlőszerelvények a kompatibilis tömlő- és szerelvényspecifikációk szerint szállíthatók, a termék elérhetőségétől és a testreszabási követelményektől függően.

Q5. Milyen hidraulika folyadékok kompatibilisek az Ön tömlőivel?

A kompatibilitás a hidraulikafolyadék típusától, a belső cső anyagától, a hőmérséklettől és az üzemi körülményektől függ. A megerősítéshez adja meg a folyadék nevét és a vonatkozó műszaki információkat.

Q6. Testreszabhatja a tömlő hosszát és a szerelvényeket?

Igen. Az egyedi hosszúságok és a kompatibilis szerelvények az ügyfél rajzai, mintái vagy műszaki specifikációi alapján értékelhetők.

Q7. Biztosít OEM hidraulikatömlő-ellátást?

Igen. OEM-ellátás és testreszabott termékmegoldások állnak rendelkezésre a megerősített termékspecifikációknak és a rendelési követelményeknek megfelelően.

Q8. Milyen adatok szükségesek a hidraulikatömlő-ajánlathoz?

Javasoljuk, hogy biztosítsa:

Belső átmérő + üzemi nyomás + hidraulika folyadék + hőmérséklet + hossz + szerelvény típusa + mennyiség

Q9. Hogyan válasszam ki a megfelelő nagynyomású hidraulika tömlő beszállítót?

Válasszon olyan szállítót, aki segít ellenőrizni a nyomásértékeket, a folyadékkompatibilitást, a merevítő szerkezetet, a szerelvény specifikációit és a termékdokumentációt. A végső kiválasztásnak a tényleges működési feltételeken és a megerősített termékspecifikációkon kell alapulnia.

Q10. Milyen szabványok állnak rendelkezésre hidraulika tömlőihez?

A hidraulika tömlők a vonatkozó SAE vagy EN szabványok szerint tervezhetők vagy szállíthatók, az aktuális terméksorozattól függően. Kérjük, adja meg a szükséges szabványt, hogy ellenőrizni lehessen a termék megfelelőségét.
