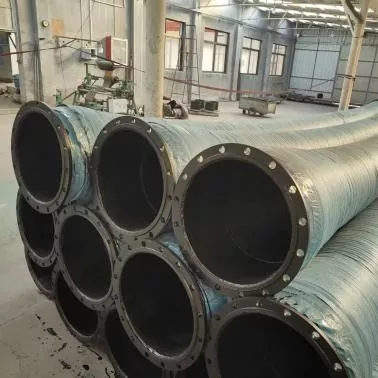

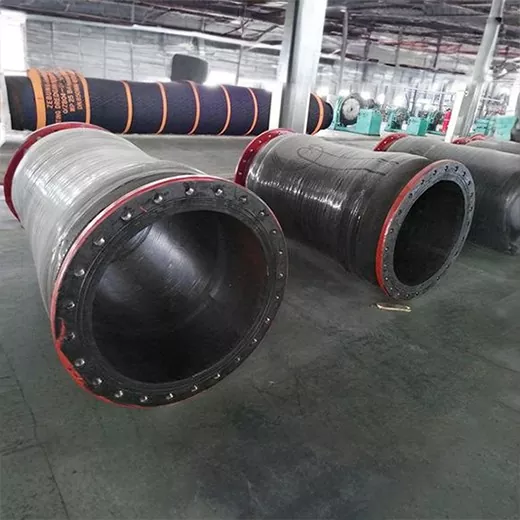

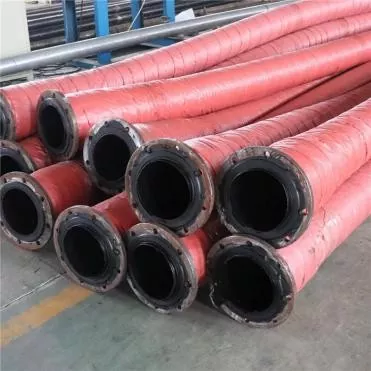

Nagy átmérőjű zagy tömlő

A JIDONGDA nagy átmérőjű zagy iszaptömlőt kifejezetten összetett, nagy távolságú, nagy áramlási sebességű anyagszállításra tervezték bányákban. A hagyományos acélcsövekhez képest a tömlő rugalmasabb, ütésállóbb, jelentősen csökkenti a csővezeték vibrációját, és egyszerűsíti a helyszíni szerelést.

Az alkalmazható forgatókönyvek közé tartozik a hígtrágya kibocsátása ásványfeldolgozó üzemekben, zagygát feltöltése, föld alatti bányák visszatöltése, kotrott iszap szállítás, kikötői ásványpor be- és kirakodás, valamint különféle ipari szilárd-folyékony keverékek szállítása. Helyi gyárunk testreszabott termelési képességeit kihasználva egyablakos csővezeték-megoldásokat tudunk nyújtani bányavállalatok és mérnöki vállalkozók számára világszerte.

A termék szerkezete és anyagai

Nagy átmérőjű zagy iszaptömlő: Minden réteget magas hőmérsékleten öntöttek és vulkanizáltak, kiküszöbölve a rétegvesztés kockázatát. Különféle szivattyúberendezésekkel kompatibilis, és több csatlakozóval rendelkezik:

1. Belső gumiréteg: Kopásálló természetes gumi / Nagy kopásálló szintetikus gumi (NR/SBR/PU opcionális; A PU bélés alkalmas magas szilícium-dioxid-tartalmú kemény zagyhoz, optimális kopásállóságot biztosítva)

2. Megerősítő réteg: Többrétegű nagy szilárdságú szálfüggöny + acélhuzal spirálváz, egyenletesen elosztja a nyomást, megakadályozza az összeomlást negatív nyomás alatt

3. Külső gumiréteg: Időjárásálló, ózonálló és UV-álló szintetikus gumi, amely ellenáll a kültéri expozíciónak és a kémiai korróziónak a bányászati ​​területeken

4. Opcionális csatlakozók: szabványos karimák, gyorscsatlakozók és egyedi gyártású fémvégek a rajzok szerint

Teljesítményvizsgálat és minőségellenőrzés

1. Kopásállósági teszt: 72 óra folyamatos kopás kvarchomokhabarccsal, tömegveszteség ≤ 0,05 g

2. Felszakítási nyomás: A felszakítási nyomás eléri az üzemi nyomás 3-4-szeresét, és képes ellenállni a pillanatnyi nyomásütéseknek

3. Impulzus fáradtság: 20 10 000 nyomási ciklus repedés, rétegvesztés vagy deformáció nélkül

4. Hajlítási teljesítmény: Nincs törés vagy leválás a minimális hajlítási sugárnál

5. Közegellenállás: Stabil működés savas és lúgos iszapos környezetben (pH 2-12)

Modell és specifikáció paramétertáblázata

Alapvető előnyei

1. Kopásálló és hosszú élettartam: Az exkluzív, kopásálló belső gumi formula jelentősen csökkenti a kemény részecskékből származó eróziós veszteséget, alkalmas magas homoktartalmú iszapokhoz, például kvarchoz, vasérchez és rézérchez.

2. Nagy átmérő és nagy áramlási sebesség: DN100-tól DN1200-ig minden méretet lefedi, alkalmas nagyméretű zagy elvezető rendszerekhez, javítja a szállítási hatékonyságot és csökkenti a szivattyúzási energiafogyasztást.

3. Ütésálló és robbanásbiztos cső: A többrétegű kompozit megerősített szerkezet tompítja a nyomásingadozásokat, kiküszöbölve a dugulások vagy indítások/leállások okozta csőtörések biztonsági veszélyeit.

4. Könnyű telepítés és alacsony karbantartási költségek: Az acélcsöveknél lényegesen könnyebb, könnyen lefektethető és áthelyezhető, csökkentve a karbantartási állásidőt.

5. Kiváló korrózió- és időjárásállóság: A külső gumiréteg ellenáll a napsütésnek, az esőnek és a bányászati ​​terület korróziós ködének, biztosítva a stabil teljesítményt az egész éves kültéri működés során. 6. Teljes körű testreszabási szolgáltatás

A gyár támogatja a hossz, az átmérő, a nyomásbesorolás, a csatlakozó stílus és a bélés kopásállósági osztályának testreszabását, hogy megfeleljen a különféle speciális projektkövetelményeknek.

Valódi mérnöki alkalmazási esetek

1. eset: Belső-Mongólia vasbánya hosszú távú zagyszállítási projektje

1. A projekt áttekintése: Napi feldolgozási kapacitás 8000 tonna nyers érc, zagy szilárdanyag-tartalma 42%, közepes, főleg nagy keménységű kvarc, szállítási távolság 3,5 km, üzemi nyomás 2,8 MPa, semleges iszap.

2. Támogató megoldás: JIDONGDA DN200 PU-bélésű acélhuzal spirál flexibilis tömlő, 6m/12m szabványos szakaszok, karimás csatlakozás.

3. A teljesítmény eredményei: A vibráció és a zaj 60%-kal csökkent az eredeti acélcsövek cseréje után; folyamatos stabil működés 36 hónapig csere nélkül; az éves karbantartási költségek 85%-kal csökkentek; nem történt csőtörés vagy szivárgás.

2. esettanulmány: Perui hegyvidéki rézbánya-visszatöltő rendszer

1. A projekt áttekintése: 4500 méter magas tengerszint feletti magasságban létesített bánya, amely 45%-os homoktartalmú réz salakzagy negatív nyomású szívását alkalmazza, alacsony hőmérsékletű, magas UV-sugárzású környezetben.

2. Támogató megoldás: Egyedi tervezésű, alacsony hőmérsékletnek ellenálló, kétrétegű acélhuzal-erősítésű tömlő, export-megfelelőségi minősítéssel.

3. Teljesítmény: A negatív nyomású ellaposodás elleni teljesítmény 3-szor javult; nincs összeomlás szívás közben; stabil, 98% feletti éves áramlási sebesség; A teljes csővezeték üzemeltetési költsége 73%-kal csökkent.

Alkalmazható forgatókönyvek

1. Zagyszállító csővezetékek külszíni/földalatti bányákban

2. Fő- és szekunder csővezetékek hígtrágya kibocsátásához ásványfeldolgozó üzemekben

3. Zagytározók és zagykibocsátási projektek száraz és nedves visszatöltése

4. Távolsági iszapszállítás folyami és part menti kotráshoz

5. Kikötői ömlesztett ásványpor be- és kirakodási hígtrágya csővezetékek

6. Különféle ipari szilárd-folyékony vegyes közegek szállítása

GYIK

Q1. Which lining material should be chosen for high-abrasion quartz tailings?

V. A nagy arányban kemény részecskéket, például kvarcot és gránitot tartalmazó zagyok esetében a PU poliuretán bélés az előnyben részesített választás. Egy 72 órás szabványos kopásállósági teszt alatt a kopás lényegesen alacsonyabb, mint az NR és SBR guminál, és az élettartam 2-3-szorosára növelhető azonos munkakörülmények mellett. A technikai csapat a hígtrágya szemcseösszetétele és pH-értéke alapján össze tudja állítani az optimális bélés formulát.

Q2. A JIDONGDA testreszabhatja a csövek átmérőjét, hosszát és nyomásértékét speciális bányászati ​​projektekhez?

V. Igen, gyárunk teljes dimenziós testreszabást biztosít. Támogatjuk a nem szabványos hosszúságokat, a teljes átmérőket DN100-tól DN1200-ig, és a többszörös üzemi nyomást 1,0 és 10 MPa között. A karimák, gyorscsatlakozók és fémvégek mind testreszabhatók a kiviteli rajzok szerint. A projektparaméterek megadása után 24 órán belül megoldást és árajánlatot adunk.

Q3. Mi a jótállási időszak a JIDONGDA nagy átmérőjű zagy iszapos tömlőre, és milyen értékesítés utáni támogatást tartalmaz?

V. A szabványos termékekre a kiszállítástól számított 12 hónapos garancia vonatkozik. A normál üzemi körülmények között a nyersanyagok vagy folyamatok hibáiból eredő károkat a garanciális időszakon belül ingyenesen kicseréljük. A professzionális bányászati ​​csővezeték-mérnökök távoli útmutatást nyújtanak a fektetéshez, telepítéshez és rutin karbantartáshoz; nagyszabású bányászati ​​projektekhez helyszíni műszaki szolgáltatások is egyeztethetők.
