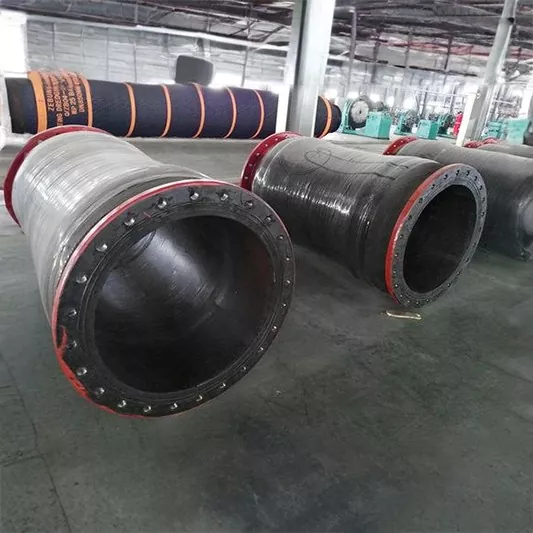

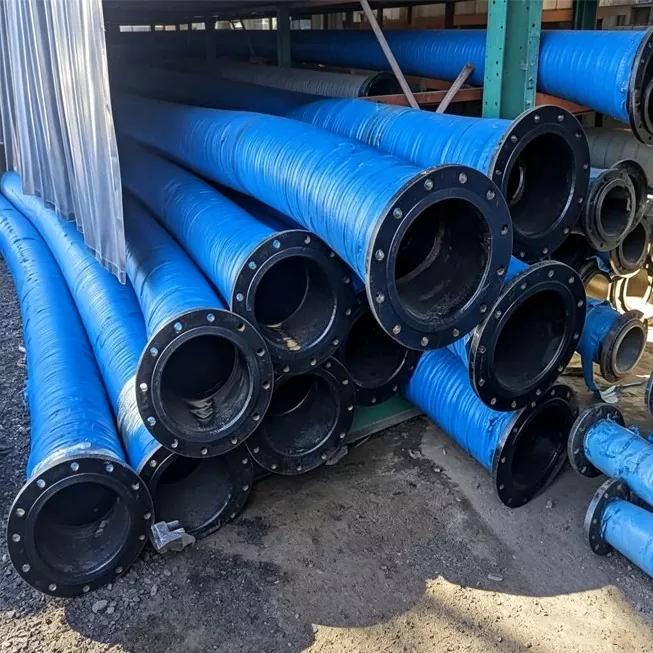

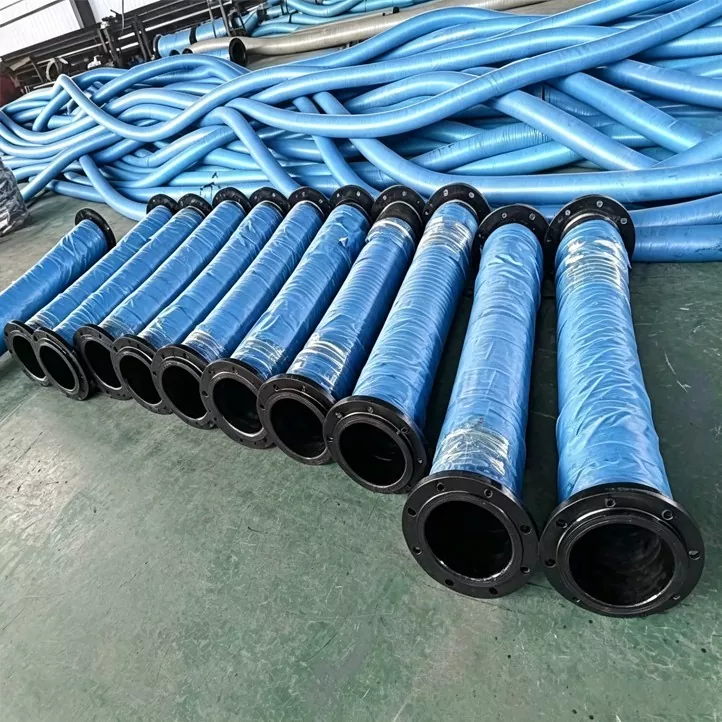

Nagy átmérőjű habarcs iszapos tömlő

A JIDONGDA nagy átmérőjű habarcs iszaptömlő egy nagy teherbírású, rugalmas gumicső, amelyet nagy szemcsés kopás és magas szilárdanyag-tartalmú alkalmazásokhoz terveztek. A belső bélés összetett, kopásálló gumi formulát használ, több nagy szilárdságú megerősítő réteggel és opcionális spirális acélhuzalvázzal kombinálva, amely lehetővé teszi a folyamatos és stabil anyagszállítást összetett közegekben, például sárban, habarcsban, salakban és építési habarcsban.

Nagy kopású szállítási forgatókönyvek esetén ez az acélcsövek hatékony alternatívája: az acélcsövek hajlamosak a kopásra és törésre, a csővezeték elrendezése korlátozott, és gyakori a karbantartási leállás; míg a JIDONGDA tömlők a kopásállóságot, a rugalmasságot és a nyomásállóságot ötvözik, lehetővé téve a hosszú távú költségcsökkentést a mérnöki és bányászati ​​ügyfelek számára.

Szerkezeti tervezés és anyagkonfiguráció

A nagy átmérőjű habarcs iszapos tömlő a kopásállóságra és a szerkezeti stabilitásra optimalizált szerkezettel rendelkezik minden rétegben, testreszabható specifikációkkal a szállítóközeg alapján:

1. Belső bélés: Nagy kopásálló természetes gumi (NR) + szintetikus kopásálló gumi kompozit formula, amely ellenáll a szilárd részecskékből származó folyamatos eróziónak.

2. Megerősítő réteg: Többrétegű, nagy szilárdságú száltekercselés; spirál acélhuzalváz opcionális nagynyomású körülményekhez.

3. Pufferréteg: Ütésálló átmeneti réteg, amely puffereli a nagy szilárd részecskék pillanatnyi becsapódását.

4. Külső védőréteg: Vágásálló, kopásálló és UV-álló gumi külső borítás, hosszú távú kültéri használatra alkalmas.

5. Végcsatlakozók: Szabványos karimák és bilincscsatlakozók; a gyorscsatlakozók testre szabhatók a kényelmes helyszíni összeszerelés érdekében.

Teljesítményvizsgálat és minőségellenőrzés

1. Kopásállósági teszt: A homokot tartalmazó ásványi hígtrágya nagysebességű eróziójának szimulációja, a belső bélés kopási sebessége jóval alacsonyabb, mint az ipari szabvány, és élettartama több mint kétszerese a közönséges iszaptömlőkének.

2. Nyomásvizsgálat: Üzemi nyomás 0,6–1,6 MPa, felszakítási nyomás ≥ 3-szorosa az üzemi nyomásnak; váltakozó víznyomás- és iszapnyomás-tesztet alkalmaznak a lehetséges szivárgási kockázatok kiküszöbölésére.

3. Ütésállósági vizsgálat: Nagy aggregátumok folyamatos hatásának szimulálása, ciklikus hatás ≥ 10 000-szer; a tesztelés után nincs repedés, kidudorodás vagy szerkezeti sérülés.

4. Hajlítási kifáradás vizsgálata: A teljes nagy átmérőjű cső ismételt hajlítása a rugalmasság és a rétegek közötti tapadási szilárdság tesztelésére; nincs rétegvesztés, hígtrágya szivárgás vagy maradandó alakváltozás.

Valós mérnöki alkalmazási esetek:

1. eset: Belső-Mongólia vasbányazagy szállítási projektje

A vasérc-zagyadékot szállító eredeti varrat nélküli acélcsövek a nagy keménységű ásványi részecskék miatt 2-3 hónapon belül elhasználódtak, ami gyakori leállásokat és magas csereköltségeket eredményezett.

1. Megoldás: DN400 JIDONGDA flexibilis, acélhuzal erősítésű tömlők kerültek kiválasztásra, melyeket egyedi gyártású, nagy sűrűségű vaszagyhoz alkalmas ultrakopásálló gumianyaggal béleltek.

2. Teljesítményeredmények: 16 hónapos folyamatos működés után csak enyhe, egyenletes kopás volt megfigyelhető, perforáció nélkül. A karbantartási leállások gyakorisága 75%-kal csökkent, így évente több mint 100 000 RMB megtakarítás érhető el a csere- és karbantartási költségekben.

2. esettanulmány: Délkelet-ázsiai kikötőtorkolat kotrási és helyreállítási projekt

A kotróhajóknak vegyes korallkavicsot és iszapot kell nagy távolságokra szállítaniuk. A tengeri körülmények úszó csővezetékeket igényelnek, és a közönséges vékony falú tömlők könnyen megsérülhetnek a részecskék becsapódása miatt.

1. Megoldás: Tengeri szállításra alkalmas DN600-as kotrási tömlők szállítása teljes UV-álló külső réteggel, peremes idomokkal, acélvázas csomagolással.

2. Teljesítményeredmények: Stabil működés a teljes 8 hónapos építési időszak alatt, szivárgásmentesen alkalmazkodik az árapály lebegéshez és hajlításhoz, és az építési hatékonyság 28%-kal javult a hagyományos merev csővezetékekhez képest.

Modell specifikáció paramétertáblázata

Alkalmazási területek

1. Bányászati ​​zagy- és zagyszállító csővezetékrendszerek

2. Építési habarcs és beton szivattyúzása és szállítása

3. Folyókotrási és hordalékszállítási projektek

4. Ipari szilárd hulladék- és iszapkezelő berendezések

5. Kikötőkotrás és partközeli rekultivációs projektek

6. Alagút- és földalatti építési hígtrágya-ürítő rendszerek

7. Cementgyár és építőanyag-alapanyag-szállító csővezetékek

Alapvető előnyei

1. Ultra kopásálló bélés: Speciálisan nagy szilárdanyag-tartalmú részecskés közegekhez készült, jelentősen meghosszabbítva az élettartamot

2. Nagy átmérő és nagy áramlási sebesség: Megfelel a mérnöki szintű, nagy térfogatú szállítási igényeknek, javítva az általános építési hatékonyságot

3. Ütésálló megerősített szerkezet: Hatékonyan elnyeli a részecskék ütését, csökkentve a hirtelen törés kockázatát

4. Rugalmas beépítési előny: A fektetési nehézség sokkal kisebb, mint az acélcsövek, alkalmas keskeny, kanyargós és összetett építkezésekre

5. Többrétegű kompozit megerősítés: Erősebb általános nyomástartó képesség, alkalmas nagy teherbírású folyamatos szállításra

6. Teljes projekt testreszabási szolgáltatás: A kopásállósági fokozat, a gumi formula és az ízület stílusa a szállítóközegnek megfelelően beállítható

Csomagolás, szállítás és szállítási idő

1 Csomagolás: Acél vázrögzítés + kopásálló védőfólia borítás, a szállítás közbeni karcok megelőzése érdekében.

2. Szállítási módok: A tengeri árufuvarozás, a műszaki szárazföldi szállítás és a konténeres szállítás egyaránt elfogadható.

3. Szabványos szállítási idő: 10-30 munkanap, a specifikáció és a rendelési mennyiség függvényében változhat.

GYIK

Q1. Melyik JIDONGDA nagy átmérőjű habarcs iszapos tömlőt kell választani a zagy bányákban történő szállításához?

V: Normál alacsony és közepes szilárdságú zagyhoz 0,6–1,0 MPa tömlő ajánlott acélhuzalváz nélkül; nagy sűrűségű durva részecskékhez és nagy nyomásingadozású körülményekhez az 1,0–1,6 MPa-os modell spirális acélhuzal-erősítéssel ajánlott, amely 3-szoros robbanási biztonsági tényezőt biztosít, hogy megakadályozza a hirtelen nyomásváltozások miatti szakadást. Műszaki csapatunk személyre szabott kiválasztási megoldásokat tud nyújtani a hígtrágya koncentrációja és a szivattyú paraméterei alapján.

Q2. Ez a nagy átmérőjű habarcs iszapos tömlő teljesen helyettesítheti a hosszú távú rögzített csővezetékek acélcsövéit?

V: A könyököknél, a szivattyúház interfészeknél és a súlyos eróziós és kopásos területeknél az acélcsövek teljesen kicserélhetők. A hosszú távú egyenes főcsövekhez az acélcsöveket ajánljuk elsődleges anyagként, a könnyen kopó szakaszokon JIDONGDA rugalmas tömlőkkel. A tömlők kivédik a csővezeték vibrációját és a részecskék becsapódását, csökkentve a csővezeték általános kopását és minimálisra csökkentve a karbantartási gyakoriságot.

Q3. Tengerentúli mérnöki megrendelések esetén a JIDONGDA testreszabhatja a csövek átmérőjét, hosszát és végszerelvényeit?

V: Igen. Professzionális gyártóként támogatjuk a teljes OEM/ODM testreszabást. A belső átmérők DN100-tól DN1000-ig készíthetők, az egyrészes hosszúságok pedig személyre szabhatók. A karimák, bilincsek és speciális gyorscsatlakozó szerelvények mind a rajzok alapján elkészíthetők. Speciális közegek, például vegyi iszap, korallhomok és magas szilícium-dioxid-tartalmú iszap esetén a kopásálló bélés képlete beállítható. Az exportrendelésekhez a minőségellenőrzési jelentés teljes készlete tartozik.
