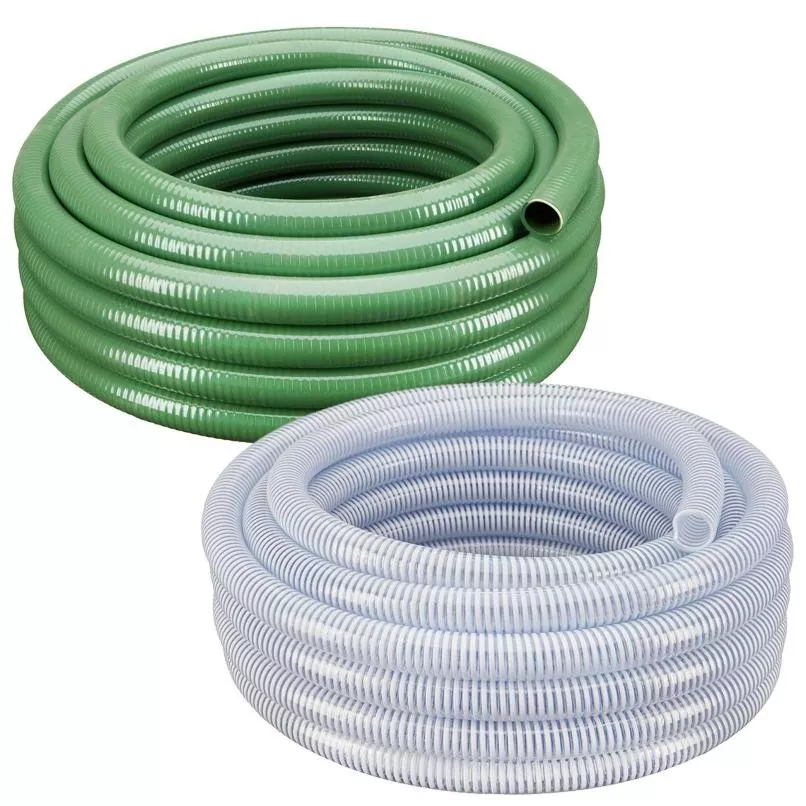

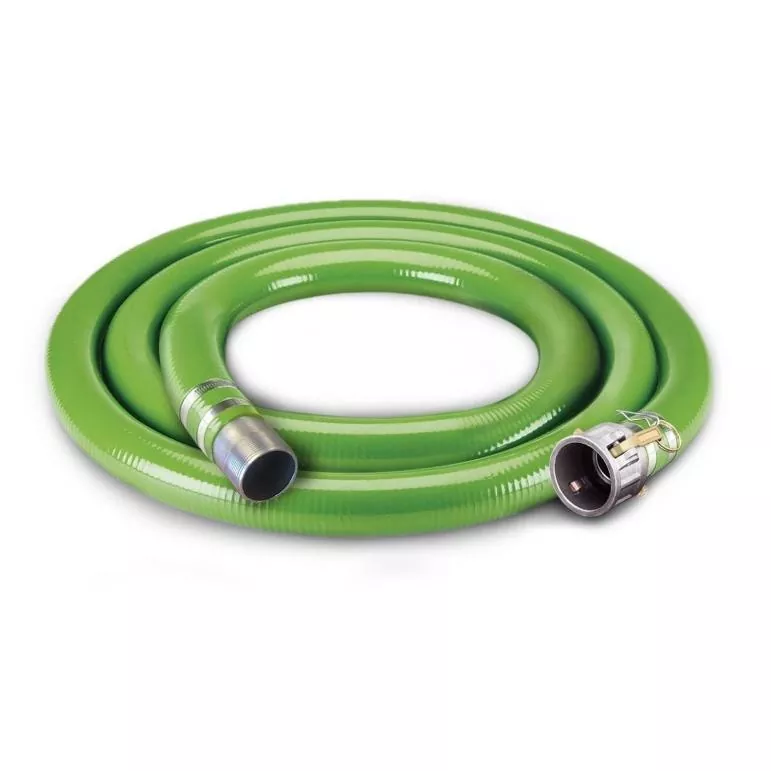

Nagy átmérőjű, rugalmas vízszívó tömlő

A JIDONGDA nagy átmérőjű rugalmas vízszívó tömlő egy ipari vízátvezető tömlő, amelyet kifejezetten negatív nyomáson (szívás) működő, nagy átfolyású vízbeszívó rendszerekhez terveztek. A rendkívül rugalmas test és a spirális merevítő váz kombinálásával a tömlő hosszan tartó vákuumműködés közben is megtartja keresztmetszeti alakját, teljesen kiküszöbölve az ellaposodást vagy deformációt. A hagyományos merev csővezetékekhez képest ez a termék könnyű, könnyen felszerelhető és összetett terepen is alkalmazható. A természetes és ipari forrásokból származó vízvételi alkalmazások széles skálájára alkalmas, létfontosságú eleme a települési árvíz-szivattyúzási, mezőgazdasági öntözési, ipari vízkeringtetési, szükségvíz-ellátási és infrastrukturális vízelvezetési rendszereknek.

Termék felépítése

1. Nagy átfolyású szívó belső réteg

Sima, hidrolízisnek ellenálló gumiból készült; ez a réteg jelentősen csökkenti az áramlási ellenállást, javítja a vízfelvételt és a szállítási hatékonyságot, valamint minimalizálja a szivattyú terhelési veszteségeit.

2. Rugalmas megerősítés és teherhordó réteg

A nagy szilárdságú zsinór keresztezett rétegeit használja fel, hatékonyan növelve a szakítószilárdságot és a szakítószilárdságot, miközben megerősíti az általános szerkezeti stabilitást.

3. Spirálváz és összeomlásgátló szerkezet

Integrált belső acél spirálvázzal rendelkezik – kulcselem, amely biztosítja a negatív nyomással szembeni ellenállást, és megakadályozza, hogy a tömlő ellapuljon vagy deformálódjon a szívási műveletek során.

4. Időjárásálló külső réteg

Ellenáll az UV-sugárzásnak, az öregedésnek és a kopásnak, valamint a magas hőmérsékletnek és páratartalomnak; Hosszú távú kültéri használatra tervezték, és kiválóan alkalmazkodik a környezeti feltételekhez.

Főbb alkalmazási területek

1. Vízellátási projektek: vízvétel folyókból, tavakból és tározókból; távolsági vízi szállítás.

2. Települési vízelvezető rendszerek: városi árvíz szivattyúzás; árvízvédelem esős évszakban; vészhelyzeti vízelvezetés alacsonyan fekvő területeken.

3. Mezőgazdasági öntözés: öntözőcsatornákból történő vízvétel; vízellátás nagymértékű öntözéshez.

4. Ipari keringtető rendszerek: létesítmények hűtővíz-bevétele; technológiai víz keringtetése és szállítása.

5. Sürgősségi vízellátás: vízátadás aszálymentesítéshez; ideiglenes vízvétel tűzoltáshoz; vészhelyzeti ellátás természeti katasztrófák idején.

6. Építés: építkezések ideiglenes vízellátása; ásógödrök víztelenítése; építési szennyvízelvezetés.

Főbb termékjellemzők

1. Nagy rugalmasság és alkalmazkodóképesség: hajlítható és összecsukható; alkalmazkodik az összetett terepviszonyokhoz és a nem szabványos útvonalakhoz.

2. Stabil szívóáramlás: a spirális megerősítés stabil szivattyúzást és nagy áramlási sebességet biztosít negatív nyomás alatt.

3. Könnyű és könnyen telepíthető: könnyebb, mint a merev csővezeték; kényelmes szállítás, fektetés, összeszerelés és szétszerelés.

4. Ellenállás a negatív nyomás deformációjával szemben: hatékonyan ellenáll a szívóerőknek; megakadályozza a cső összeomlását vagy eltömődését.

5. Időjárásállóság és tartósság: ellenáll az öregedésnek, a napfénynek és a kopásnak; hosszú távú kültéri használatra alkalmas.

6. Alacsony karbantartási költségek: robusztus felépítés és hosszú élettartam; a csere- és üzemeltetési költségek jelentős csökkenése.

Testreszabási lehetőségek

A JIDONGDA testreszabott megoldásokat kínál különféle működési feltételekhez, beleértve a kopásálló poliuretán (PU) bevonatot, a tengervízzel kompatibilis kialakításokat, a hidegálló változatokat (-40 °C-ig), a hőálló megerősített szerkezeteket, az antisztatikus modelleket és az élelmiszer-minőségű tömlőket. A termékek támogatják az ANSI/DIN/JIS szabványú karimás csatlakozásokat és gyorscsatlakozó rendszereket is a különféle típusú berendezésekkel való integrációhoz.

Főbb termékelőnyök

1. Kifejezetten nagy térfogatú folyadékok szívó (negatív nyomású) üzemmódban történő szállítására tervezték; rendkívül speciális kialakítás, amely stabil teljesítményjellemzőket biztosít.

2. A rugalmasság és a nagy szilárdság optimális egyensúlya: könnyen hajlítható és fektethető, ugyanakkor nagyon ellenáll a feszültségnek és a deformációnak.

3. Sokoldalú alkalmazás: kompatibilis édesvízzel, folyóvízzel, tengervízzel, ipari technológiai vízzel és egyéb közegekkel.

4. Könnyű telepítés és működési hatékonyság: jelentősen csökkenti a projektek ütemezését és a munkaerőköltségeket.

5. Testreszabható gyártás a nagy- és közepes vízgazdálkodási és önkormányzati infrastrukturális projektek speciális követelményeinek megfelelően.

6. Bizonyított eredmények a vízgazdálkodási és önkormányzati projektekben való sikeres felhasználásról világszerte; erős piaci hírneve.

Gyakorlati alkalmazási példák

1. példa: Városi árvízi sürgősségi vízelvezetési projekt (Közép-Kína)

Egy közép-kínai városban az árvízszezonban a heves esőzések miatt nagy mennyiségű víz halmozódott fel az alacsonyan fekvő területeken; szabványos csőrendszerek nem tudták elég gyorsan elvezetni a vizet. A projektben JIDONGDA tömlőket (DN300 átmérőjű) használtak nagy kapacitású mobil szivattyútelepekkel együtt. Nagy rugalmasságuknak köszönhetően a tömlők lejtőkön és kanyargós pályákon vezethetők anélkül, hogy további könyökökre vagy szögletes szerelvényekre lenne szükség. A belső spirálerősítés megakadályozta a ellaposodást hosszan tartó szívási műveletek során (negatív nyomás), így nagy napi teljesítményt és stabil teljesítményt biztosít. Az egész területet mindössze három nap alatt lecsapolták; a hosszan tartó kültéri használat ellenére a tömlők nem mutattak kopás vagy sérülés nyomát, ami megerősíti az árvízvédelmi feladat sikeres elvégzését.

2. példa: Úszó bárka vízbevételi és -ellátási projektje egy tározónál Szecsuán tartományban

A szecsuáni tározónál egy úszó uszály-szivattyúállomás projekt megvalósítása során az ingadozó vízszintek és az uszályok mozgása kockázatot jelentett: a hagyományos merev csövek hajlamosak voltak a repedésre, míg a szabványos puha tömlők vákuum körülmények között ellaposodtak (deformálódtak). A projekt során a JIDONGDA egyedi gyártású, nagy átmérőjű, korrózióálló hajlékony szívótömlőit használtuk. Ezek a tömlők alkalmazkodnak az uszály függőleges mozgásához, ellenállnak a húzóterhelésnek és a fáradási igénybevételnek anélkül, hogy elveszítenék tömítésüket vagy maradandó deformációt. A sima belső felület minimalizálja az áramlási veszteségeket, hatékonyan javítva a szivattyúállomás teljesítményét. A berendezés két éve folyamatosan és stabilan üzemel meghibásodás nélkül, biztosítva a városi terület megbízható és zavartalan vízellátását.

Gyakran Ismételt Kérdések

1. kérdés: A JIDONGDA nagy átmérőjű, flexibilis vízszívótömlő ellaposodik vagy deformálódik, ha hosszú ideig teljes vákuumban (negatív nyomás) működik?

1. válasz: Nem, ez nem fog megtörténni. A termék beépített folytonos spirális acélhuzalvázzal rendelkezik, amely többrétegű szálerősítéssel van kombinálva, és a gyár elhagyása előtt szigorú negatív nyomásvizsgálaton esik át. Névleges üzemi körülmények között a tömlő megtartja kerek formáját anélkül, hogy ellaposodna vagy visszafordíthatatlan deformációt szenvedne, ami lehetővé teszi a hosszú távú folyamatos működést és biztosítja a szivattyúberendezések stabil működését.

2. kérdés: Ez a nagy átmérőjű, rugalmas vízszívótömlő alkalmas speciális üzemi körülményekre, mint például tengervíz, alacsony hőmérséklet vagy ivóvíz?

2. válasz: Igen. Testre szabott megoldásokat kínálunk különféle forgatókönyvekhez: tengervízálló szerkezetek part menti vízvételekhez; alacsony hőmérsékletű változatok (-40°C-ig) hideg körülmények között történő használatra; valamint élelmiszer minőségű anyagok ivóvízellátó rendszerek és élelmiszeripar számára. Speciális jellemzőkkel rendelkező termékek gyártását is kínáljuk: fokozott kopásállóság és magas hőmérséklet, antisztatikus tulajdonságok, valamint különféle típusú csatlakozó szerelvények.

3. kérdés: Milyen előnyei vannak a rugalmas szívótömlőknek a hagyományos merev csövekkel szemben a teljes projektköltség tekintetében?

3. válasz: Az előnyök jelentősek. Először is, a termékek kis súlya szükségtelenné teszi a nehéz emelőberendezések használatát, ami jelentősen csökkenti a szállítási és munkaerőköltségeket. Másodszor, a nagy rugalmasság lehetővé teszi a csővezetékek bonyolult útvonalak mentén történő lefektetését nagyszámú könyök és sarokszerelvény használata nélkül. Harmadszor, nem igényelnek állandó infrastruktúra kialakítását, ami ideális megoldást jelent ideiglenes vagy mobil projektekhez. Negyedszer, az időjárás- és korrózióállóság sokkal alacsonyabb hosszú távú karbantartási költségeket biztosít az acélcsövekhez képest, ami 40–60%-kal csökkentheti a teljes projektköltséget.
