Rozsdamentes acél fonott fém tömlő

A hagyományos merev csövek érzékenyek a repedésekre, laza csatlakozásokra és a berendezés vibrációja, többtengelyes elmozdulása vagy termikus deformációja által okozott szivárgásokra. A rugalmasságot, a mechanikai védelmet és a megbízható tömítést ötvözve a JIDONGDA rozsdamentes acélból fonott fémtömlők kiváló alternatívát jelentenek a merev csövek helyett. Kétrétegű védőszerkezetük – amely egy belső hullámos csővel rendelkezik a deformáció ellen, a külső fonat pedig a fokozott védelmet szolgálja – elnyeli az üzemi terhelést és kompenzálja a csővezeték elmozdulását. Ezek a tömlők hosszú távon megőrzik tömítésük integritását és teljesítménystabilitásukat, még szélsőséges hőmérsékleti és nyomásingadozási körülmények között is. Széles körben használják a forgó berendezésekhez (például szivattyúkhoz, kompresszorokhoz és generátoregységekhez) kapcsolódó folyadékszállító rendszerek összekapcsolására, és a modern ipari hidraulikus rendszerek kulcsfontosságú elemei.

Főbb termékelőnyök

1. Többsíkú elmozdulások kompenzálása

Alkalmazza a tengelyirányú, oldalirányú és szögeltolódásokat; enyhíti a berendezés működéséből és a hőtágulásból/összehúzódásból adódó csővezeték-feszültségeket, ezáltal megakadályozza a csőszakadást és a csatlakozás meglazulását.

2. Hatékony rezgéscsillapítás és védelem

Hatékonyan elnyeli és leválasztja a forgó berendezésekből (például szivattyúkból és kompresszorokból) származó vibrációkat, megakadályozva a szomszédos alkatrészekre és csővezetékekre való átvitelt, ami jelentősen csökkenti a berendezés meghibásodásának arányát.

3. Ultra széles hőmérsékleti tartomány

Ellenáll a -196°C és +450°C közötti hőmérsékletnek, teljesíti az olyan extrém körülményekre vonatkozó üzemeltetési követelményeket, mint a kriogén folyadékszállítás, a magas hőmérsékletű gőzkeringetés és a forró ipari közegek szállítása.

4. Kiváló korrózióállóság

SS304 vagy SS316L rozsdamentes acélból készült, amely biztosítja az oxidációval, savakkal, lúgokkal és kopásállósággal szembeni ellenállást; hosszú távú stabilitást biztosít agresszív környezetben (pl. tengeri és vegyiparban), és garantálja a meghosszabbított élettartamot.

5. Kompaktság, rugalmasság és egyszerű telepítés

A könnyű és hajlékony anyag lehetővé teszi a szűk vagy összetett berendezési tereken belüli elvezetést; ez leegyszerűsíti a telepítést és csökkenti a projektek időbeosztását.

6. Testreszabható specifikációk és csatlakozási típusok

Támogatja a különféle csatlakozási lehetőségeket, beleértve a BSP és NPT meneteket, ANSI/DIN karimákat, gyorscsatlakozós tengelykapcsolókat és hegesztési végeket; az átmérő, a hossz és a zsinórozási konfiguráció (egy- vagy kétrétegű) egyedi működési feltételekhez szabható.

Szigorú teljesítményteszt és minőség-ellenőrzés

1. Vizsgálati szabványok

A rozsdamentes acél fonott fémtömlők gyártása és tesztelése szigorúan az EN ISO 10380 és ASME B31.3 ipari csővezeték-biztonsági szabványok szerint történik; megfelelnek az ipari berendezések biztonságára, rugalmasságára és rezgéscsillapítására vonatkozó nemzetközi műszaki követelményeknek.

2. Szimulált működési feltételek

Átfogó teszteket végeznek mind a szabványos, mind az extrém ipari üzemi körülmények között, beleértve a hosszan tartó dinamikus vibrációs terheléseket, a többirányú elmozdulások szimulációját, a ciklikus nyomáspróbát 25 bar nyomáson és a -196 °C és +450 °C közötti hőmérsékleti ciklusokat.

3. A legfontosabb teszteredmények

- Impulzus fáradtsági teszt: 250 000 ciklust meghaladó szimulált működés; stabil rugalmasság és szivárgásmentesség tartós rezgések és nyomásingadozások mellett, romlás vagy meghibásodás jelei nélkül.

- Csatlakozási szilárdsági teszt: A szerelvények sikeresen átestek a repedési és mechanikai terhelési teszteken, biztosítva a csatlakozás megbízhatóságát és a szivárgásmentes tömítést, ami jelentősen csökkenti a jövőbeni karbantartás szükségességét.

- Szerkezeti stabilitási teszt: Hosszan tartó hőciklus- és vibrációs/ütési tesztelést követően a zsinórréteg és a hullámos belső cső deformáció vagy sérülés nélkül megőrizte szerkezeti integritását, ami kiváló kifáradási szilárdságot mutat.

Gyakorlati alkalmazási példa

1. eset: Alkalmazás folyamatos öntőgép (CCM) hidraulikus rendszerében kohászati ​​üzemben

Egy nagy hazai kohászati ​​vállalkozás eredetileg merev rézcsöveket használt folyamatos öntőgépének hidraulikus rendszerében. A berendezés hosszan tartó vibrációja és a gyakori csövek meghajlítása csavarodáshoz és szivárgáshoz vezetett, ami gyakori karbantartási leállásokhoz és magas üzemeltetési költségekhez vezetett. A JIDONGDA rozsdamentes acél fonott fémtömlőire való áttérés után – amelyek 8 MPa üzemi nyomást képesek ellenállni a csőátmérő mindössze háromszorosának megfelelő minimális hajlítási sugárral – a szivárgási és szakadási problémák teljesen megszűntek. A berendezés meghibásodási aránya 90%-kal, az egységenkénti karbantartási költségek 40%-kal csökkentek, biztosítva a hidraulikus rendszer folyamatos és stabil működését.

2. számú gyakorlati alkalmazási példa: Offshore platform csővezeték-projekt

Egy délkelet-ázsiai, tengeri projektekre szakosodott mérnöki cégnek csővezetékekre volt szüksége egy offshore platform áramellátásához és munkafolyadékokhoz. A csővezetékeknek ellenállniuk kellett a zord üzemi körülményeknek, beleértve a sópermetű korróziót, a szél és a hullám által kiváltott rezgéseket és a hőmérséklet-ingadozásokat. A JIDONGDA egyedi tervezésű tömlőket szállított SS316L korrózióálló rozsdamentes acél fonással és külső védőburkolattal. Három év folyamatos offshore működés után a tömlők nem mutattak korrózió, szivárgás vagy szerkezeti sérülés nyomait. Sikeresen ellenálltak az agresszív tengeri környezetnek, biztosították a platform csővezetékrendszerének biztonságos és stabil működését, és lehetővé tették az ügyfél számára, hogy jelentősen csökkentse a berendezések cseréjének és karbantartásának költségeit.

Főbb alkalmazási területek

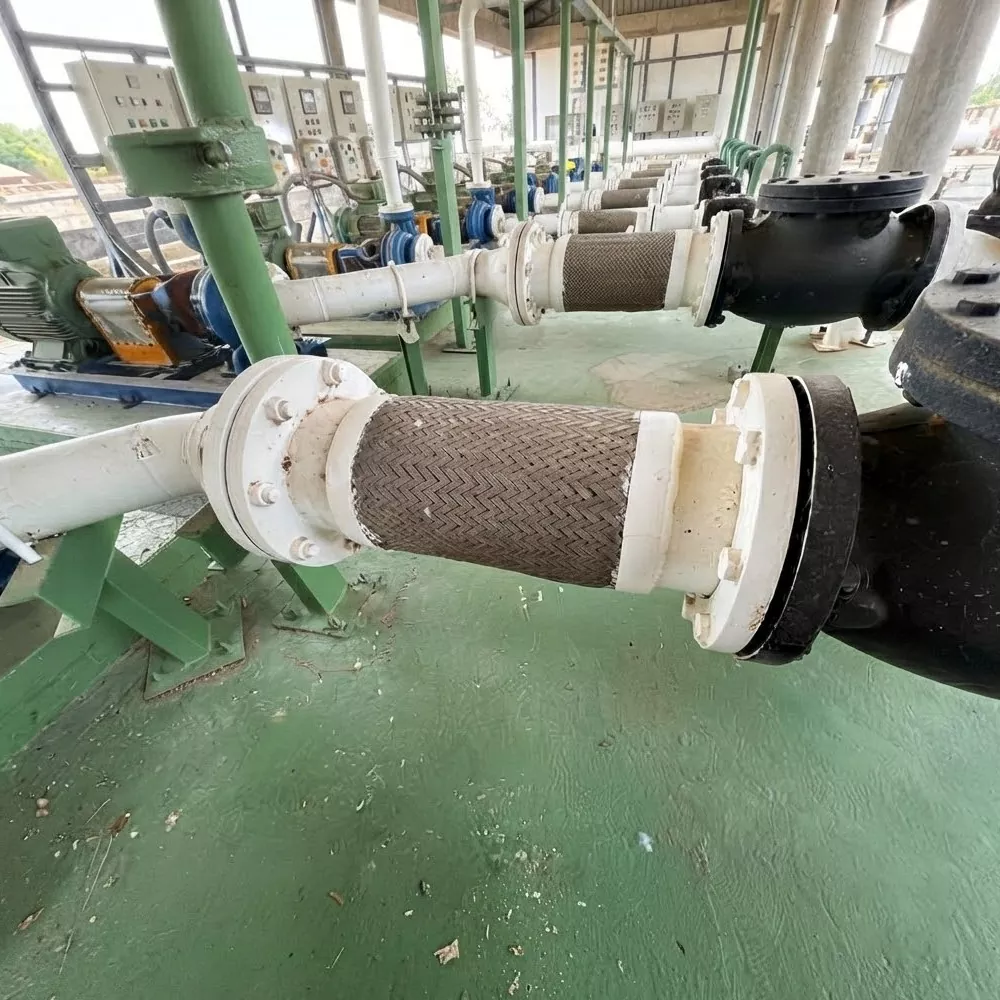

1. Ipari berendezések: ipari szivattyúk, kompresszorok, generátorkészletek, automatizált gyártósorok

2. Energiaágazat: megújuló energiát hasznosító berendezések, hőenergia-rendszerek, kriogén folyadékszállító rendszerek

3. Tengerészeti berendezések: tengeri motorok, hajó csőrendszerek, offshore platform segédberendezések

4. Általános ipar: gőz- és légtechnikai rendszerek, precíziós gyártóberendezések, vegyi folyadékszállító rendszerek

Részletes műszaki adatok

Márka és szolgáltatás előnyei

A JIDONGDA rozsdamentes acélból fonott fémtömlő egy speciális vállalkozás, amely integrálja a rugalmas rozsdamentes acél tömlők kutatás-fejlesztését, gyártását és értékesítését. Kiforrott gyártási folyamatokat alkalmazunk – beleértve az alakítást, fonást és hegesztést –, és szigorúan betartjuk a gyártási szabványokat, biztosítva, hogy termékeink megfeleljenek a nemzetközi ipari normáknak. A globális berendezésgyártókkal, mérnöki vállalkozókkal és ipari karbantartókkal való együttműködésben szerzett több éves tapasztalattal termékeinket Észak- és Latin-Amerikába, Európába és Ázsiába exportáljuk. OEM szolgáltatásokat és egyedi tervezési megoldásokat kínálunk gyors átfutási idővel, valamint professzionális műszaki támogatást a telepítéshez és üzemeltetéshez, költséghatékony ipari tömlőmegoldásokat szállítva ügyfeleink számára világszerte.

Gyakran Ismételt Kérdések

1. kérdés: Kompenzálhatják-e a JIDONGDA rozsdamentes acélból fonott fémtömlők a többdimenziós csővezeték elmozdulását?

Termékeinket kifejezetten a csővezeték háromdimenziós deformációjának kezelésére tervezték. A tömlők pontosan kompenzálják a berendezés működése és a hőingadozások által okozott tengelyirányú, oldalirányú és szögeltolódásokat, miközben megőrzik a szerkezeti integritást és a szivárgásmentes teljesítményt.

2. kérdés: Mi a különbség az SS304 és SS316L tömlőanyagok között, és melyiket válasszam?

A2: Az SS304 optimális egyensúlyt kínál a költségek és a teljesítmény között, valamint jó oxidációs ellenállást biztosít, így alkalmas szabványos ipari alkalmazásokhoz, beleértve a gőzt, a tisztított vizet és az általános ipari gázokat. Az SS316L kiváló ellenállást biztosít a savas és lúgos korrózióval szemben, valamint megnövelt alacsony hőmérsékletű ütésállóságot biztosít, így ideális olyan igényes alkalmazásokhoz, mint a tengeri környezet, a vegyi feldolgozás és a kriogén folyadékkezelés; az anyagválasztás az adott működési feltételekhez és a közeg jellegéhez igazítható.

3. kérdés: Kínál a JIDONGDA egyedi gyártású tömlőket?

A3: Igen. Az olyan specifikációk, mint a tömlő átmérője és hossza, a fonott rétegek, valamint a végcsatlakozások és védőburkolatok típusai testreszabhatók az ügyfél igényei szerint. Technikai csapatunk készen áll egyedi megoldások kidolgozására az adott működési feltételek és a berendezés paraméterei alapján; gyártási rendeléseket is kezelünk egyedi specifikációk alapján.
