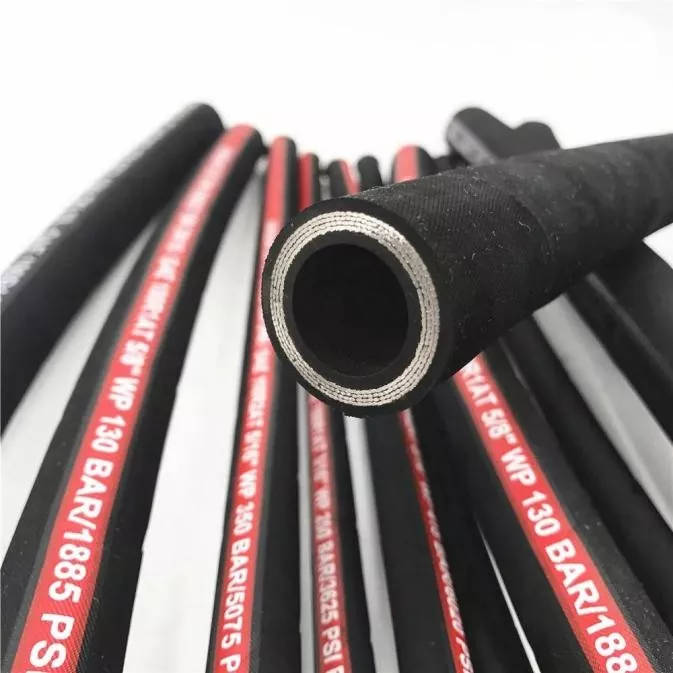

Négyrétegű acélhuzal tekercstömlő

A JIDONGDA négyrétegű acélhuzalos tekercstömlő egy megerősített nyomótömlő, amelyet kifejezetten az ultramagas nyomású hidraulikus rendszerekhez terveztek. Az alacsony vagy közepes nyomásra szánt szabványos fonott tömlőktől eltérően ez a termék négy, váltakozó irányban spirálozott acélhuzalrétegből áll. Ellenáll a nagynyomású impulzusoknak, a hidraulikus ütéseknek és a hosszan tartó, intenzív terheléseknek, miközben megőrzi a kivételes működési stabilitást. A tömlőt elsősorban nehéz építőipari gépekben, kohászati ​​üzemekben, bányászati ​​berendezésekben, hajómérnöki rendszerekben és nagynyomású hidraulikus erőművekben használják.

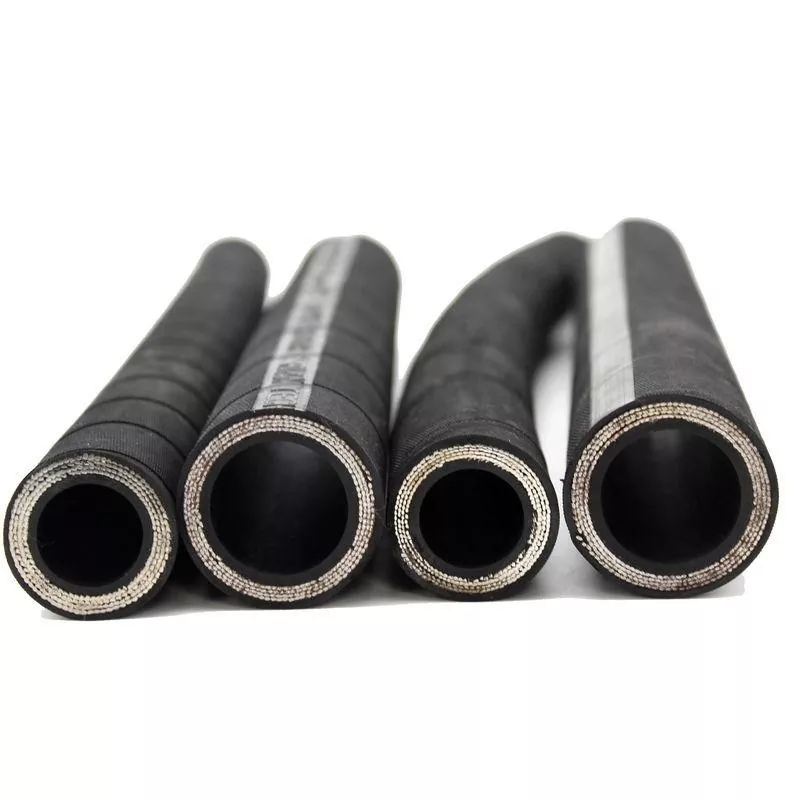

Tömlőépítés

1. Olajálló belső réteg

Nagy teljesítményű NBR szintetikus gumiból készült; ellenáll az olajnak, a permeációnak és a működési közeg korróziójának; alkalmas különféle hidraulikafolyadékokhoz.

2. Négyrétegű spirál acélhuzal megerősítés

Változó irányban spirálisan tekercselt, nagy szilárdságú acélhuzal; jelentősen növeli a repedéssel és deformációval szembeni ellenállást, megbízható teljesítményt biztosítva ultramagas nyomáson.

3. Pufferréteg

Hatékonyan elnyeli az azonnali hidraulikus ütéseket, csökkenti a szerkezeti kifáradást és meghosszabbítja a tömlő élettartamát.

4. Védő külső réteg

Ellenáll a kopásnak, olajnak, öregedésnek és UV-sugárzásnak; alkalmas olyan igényes környezetben való működésre, mint például kültéri telephelyek, bányák és kohászati ​​üzemek.

Főbb termékjellemzők

1. Ultra-nagynyomású működés: Magas névleges üzemi nyomás és a szabványos hidraulikatömlőkét jelentősen meghaladó biztonsági tényező;

2. Kiváló ellenállás az impulzus- és lökésterhelésekkel szemben: Alkalmas nagy igénybevételű, gyakori nyomásingadozásokkal járó alkalmazásokhoz;

3. Nagy szerkezeti stabilitás: nincs hólyagosodás, deformáció vagy szivárgás hosszan tartó nagy terhelésű működés során;

4. Fáradásálló kialakítás a hosszú élettartam érdekében: Hatékonyan csökkenti a karbantartási és berendezéscsere költségeket;

5. Magas működési alkalmazkodóképesség: Ellenáll az olajoknak, a szélsőséges hőmérsékleteknek (magas és alacsony) és a környezeti öregedésnek;

6. Megfelelés a nemzetközi biztonsági szabványoknak: Kompatibilis a különböző high-tech, ultra-nagy nyomású hidraulikus rendszerekkel.

Testreszabott lehetőségek

A JIDONGDA speciális működési követelményekre szabott megoldásokat kínál: megerősített szerkezet (4SH típus) az ultramagas nyomáshoz; változatok magas hőmérsékletű (150°C-ig) és alacsony hőmérsékletű (-40°C-ig) üzemre; tűzálló külső burkolatok; antisztatikus kialakítások; a SAE, DIN és EN szabványoknak megfelelő szerelvények; rendkívül tartós védő külső rétegek; és egyedi tömlőszerelvény gyártás.

Alkalmazások

Széles körben használják olyan kulcsfontosságú ágazatokban, mint a nehéz építőipari gépek, kohászati ​​és acélipari berendezések, bányászati ​​gépek, ipari nagynyomású hidraulikus rendszerek, tengeri és tengeri berendezések, valamint speciális nagynyomású erőművek.

Gyakorlati alkalmazási példák

1. példa: Hidraulikus segédberendezések korszerűsítése szénbányákban

A nagy hazai szénbányákban a szabványos tömlők gyakran szétrepedtek és szivárogtak a 42 MPa-os nagynyomású impulzusok hatására, ami gyakori leállásokhoz és berendezések meghibásodásához vezet. A tömlőcserék gyakorisága 72%-kal csökkent, jelentősen növelve az üzembiztonságot és a termelékenységet.

2. példa: Magas hőmérsékletű művelet meleghengerműben

Egy Shandong tartománybeli kohászati ​​üzem 120 °C-ot meghaladó hőmérsékleten üzemeltetett meleghengerműveket, amelyekhez kivételes hő- és nyomás-impulzusállóságú tömlőkre volt szükség. A cég egyedi gyártású, hőálló (150°C-ig) és tűzálló JIDONGDA négyrétegű acélhuzalos tekercses tömlőket valósított meg, amelyek képesek ellenállni a hosszan tartó hősugárzásnak és a nagyfrekvenciás nyomáscsúcsoknak. Ezeknek a termékeknek az élettartama megegyezett az importált termékekével, miközben a beszerzési költségek 35%-kal csökkentek.

A termék fő előnyei

1. Négyrétegű spirál acélhuzal konstrukció, amely nagy teherbíró képességet biztosít ultramagas nyomás mellett, valamint kivételes ellenállást a repedésekkel és impulzusterhelésekkel szemben.

2. Alkalmazható különféle szélsőséges ipari körülményekhez, ellenáll a szélsőséges hőmérsékleteknek, kopásnak és korróziónak.

3. Tartós, fáradtságálló kialakítás, ami csökkenti a berendezés karbantartási költségeit és megnöveli a megbízhatóságot.

4. Kompatibilitás számos nemzetközi szabvánnyal; támogatja mind a szabványos, mind az egyedi összeállításokat.

5. Világszerte széles körben használják csúcskategóriás hidraulikus rendszerekben, és az exportpiacokra is alkalmas állandó, megbízható minőség jellemzi.

Gyakran Ismételt Kérdések

1. kérdés: Melyek a fő különbségek a négyrétegű acélhuzalos tekercstömlő és a szabványos fonott tömlők között? Milyen működési feltételekre tervezték?

A1: A szabványos fonott tömlők kis és közepes nyomású (35 MPa alatti) alkalmazásokhoz alkalmasak, kisebb impulzusterheléssel. Ezzel szemben a JIDONGDA négyrétegű, spirálisan tekercselt tömlő kiváló szerkezeti integritást kínál; jelentősen felülmúlja a fonott tömlőket a nyomásállóság, a fáradási szilárdság és az ütésállóság tekintetében. Ezt a tömlőt kifejezetten nagy igénybevételre tervezték – ultramagas nyomások (40–80 MPa), nagyfrekvenciás impulzusterhelések kezelésére, valamint intenzív, folyamatos működésre a bányászatban, a kohászatban és a tengeri berendezésekben – ezáltal nagyobb biztonságot és hosszabb élettartamot biztosítanak.

Q2: A termék ellenáll a rendkívül magas vagy alacsony hőmérsékletnek? Rendelkezésre állnak-e egyedi verziók?

A2: A standard modellt -40°C és +100°C közötti üzemi hőmérséklet-tartományra tervezték. Kínálunk magas hőmérsékletű (+150°C-ig) és alacsony hőmérsékletű (-40°C-ig) alkalmazásokhoz való változatokat, valamint speciális tulajdonságokkal rendelkező termékeket, mint például tűzálló, antisztatikus vagy erősen kopásálló külső réteg. Ez alkalmassá teszi őket extrém hidegben, nagy melegben, robbanásveszélyes környezetben és koptató elemeket tartalmazó körülmények között történő használatra.

Q3: Rendelhető egyedi tömlőszerelvények? Kompatibilisek a szerelvények a közös nemzetközi szabványokkal?

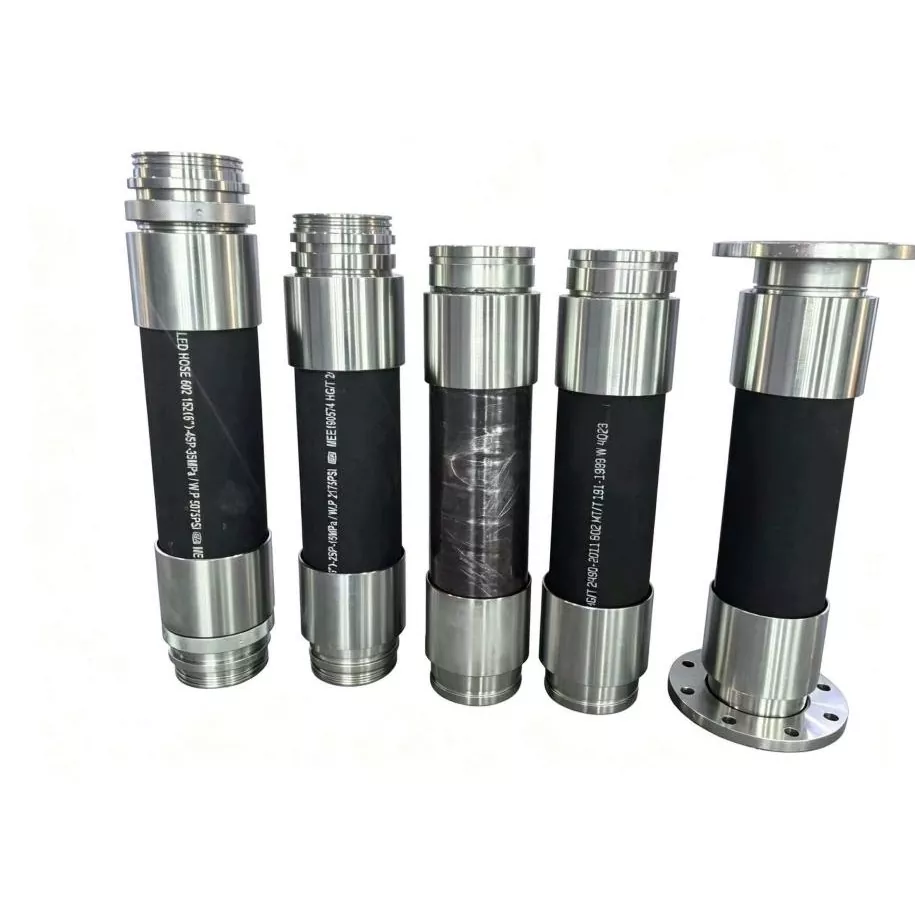

A3: Átfogó szolgáltatásokat nyújtunk a nemzetközi SAE, DIN és EN szabványoknak megfelelő szerelvényekkel kompatibilis tömlőszerelvények gyártásához. A hosszúság, a hajlítási szögek és az illesztési típusok testreszabhatók, hogy megfeleljenek az adott berendezés elrendezésének. Minden készterméket nagynyomású vizsgálatnak vetnek alá, hogy biztosítsák a szivárgásmentes teljesítményt és a kiváló tömítési integritást ultramagas nyomású körülmények között.
